使用控件和函数选板工具栏上的下列按钮，可查看、配置选板以及搜索控件、VI 和函数，如图2-9所示。


图2-9 函数选板

978-7-111-53194-4-Chapter02-41.jpg 返回所属选板 978-7-111-53194-4-Chapter02-42.jpg ：转到选板的上级目录。单击该按钮并保持光标位置不动，将显示一个快捷菜单，列出当前子选板路径中包含的各个子选板。单击快捷菜单上的子选板名称进入子选板。只有当选板模式设为图标、图标和文本时，才会显示该按钮。

978-7-111-53194-4-Chapter02-43.jpg 搜索 978-7-111-53194-4-Chapter02-44.jpg ：用于将选板转换至搜索模式，通过文本搜索来查找选板上的控件、VI或函数。选板处于搜索模式时，可单击返回按钮，将退出搜索模式并显示选板。

978-7-111-53194-4-Chapter02-45.jpg 查看 978-7-111-53194-4-Chapter02-46.jpg ：用于选择当前选板的视图模式，显示或隐藏所有选板目录，在文本和树形模式下按字母顺序对各项排序。在快捷菜单中选择选项，可打开选项对话框中的控件/函数选板页，为所有选板选择显示模式。只有当单击选板左上方的图钉标识将选板锁定时，才会显示该按钮。 (https://www.chuimin.cn)

978-7-111-53194-4-Chapter02-47.jpg 恢复选板大小 978-7-111-53194-4-Chapter02-48.jpg ：将选板恢复至默认大小。只有单击选板左上方的图钉标识锁定选板，并调整控件或函数选板的大小后，才会出现该按钮。

978-7-111-53194-4-Chapter02-49.jpg 单击 978-7-111-53194-4-Chapter02-50.jpg 按钮：调整选板大小。单击此按钮，系统弹出“更改可见选板”对话框，如图2-10所示，在该选板中可以更改选板类别可见性。

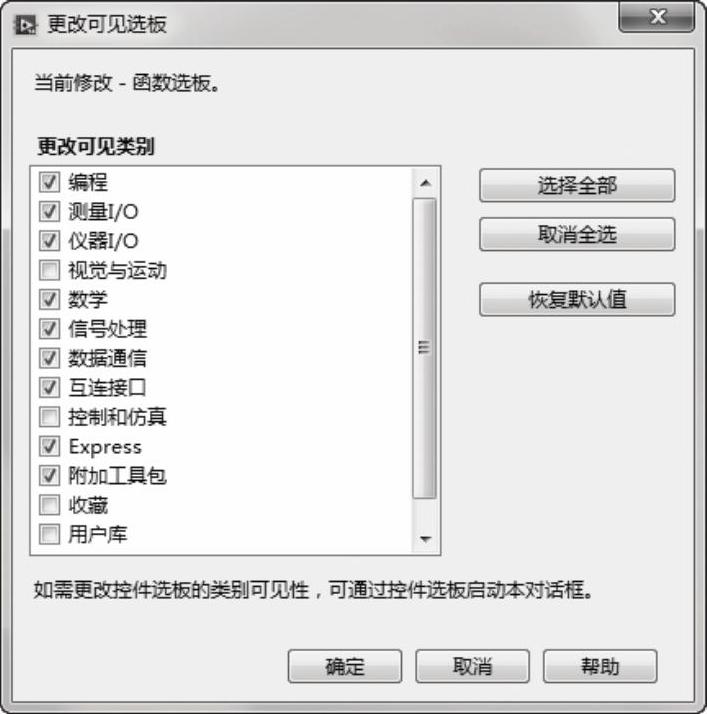

图2-10 更改可见选板
