【摘要】：根据图13.6矩阵键盘电路原理图，矩阵键盘行线P20～P23为输出线，列线P24～P27为输入线。单片机将行线全部输出低电平，此时读入列线数据，若列线全为高电平则没有键按下，当列线有出现低电平时调用延时程序以此来去除按键抖动。图13-8 程序成功编译结果图
项目通过按下相应键后在4位集成数码管上显示出对应按键值。0～16个按键值在数码管分别对应显示0～F。根据图13.6矩阵键盘电路原理图，矩阵键盘行线P20～P23为输出线，列线P24～P27为输入线。单片机将行线（P20～P23）全部输出低电平，此时读入列线数据，若列线全为高电平则没有键按下，当列线有出现低电平时调用延时程序以此来去除按键抖动。延时完成后再判断是否有低电平，如果此时读入列线数据还是有低电平，则说明确实有键按下，再来进一步确定键值。如以第二行的S7按键为例，若按下S7按键后，先判断是否有按键按下，一旦判断确实有按键按下后，行线轮流输出低电平，根据读入列线的数据可以确定键值。首先，单片机将P20输出为低电平，其他P21～P23输出高电平，此时读取列线的数据全为高电平，说明没有在第一行有键按下；其次，单片机将P21输出低电平，其他P20、P22、P23仍为高电平，此时再来读取列线数据，发现列线读到的数据有低电平，数值为P20=1、P21=0、P22=1、P23=1（即1101），此时列项S7按键按下导致P27=0、P26=1、P25=1、P24=1（即0111），最后将按键特征码组合为01111101（即0x7d），那么0x7d代表S7的按键值，执行按键扫描功能处理子程序就可以达到目的。依据上述原理矩阵键盘控制系统软件设计流程图如图13-7所示。

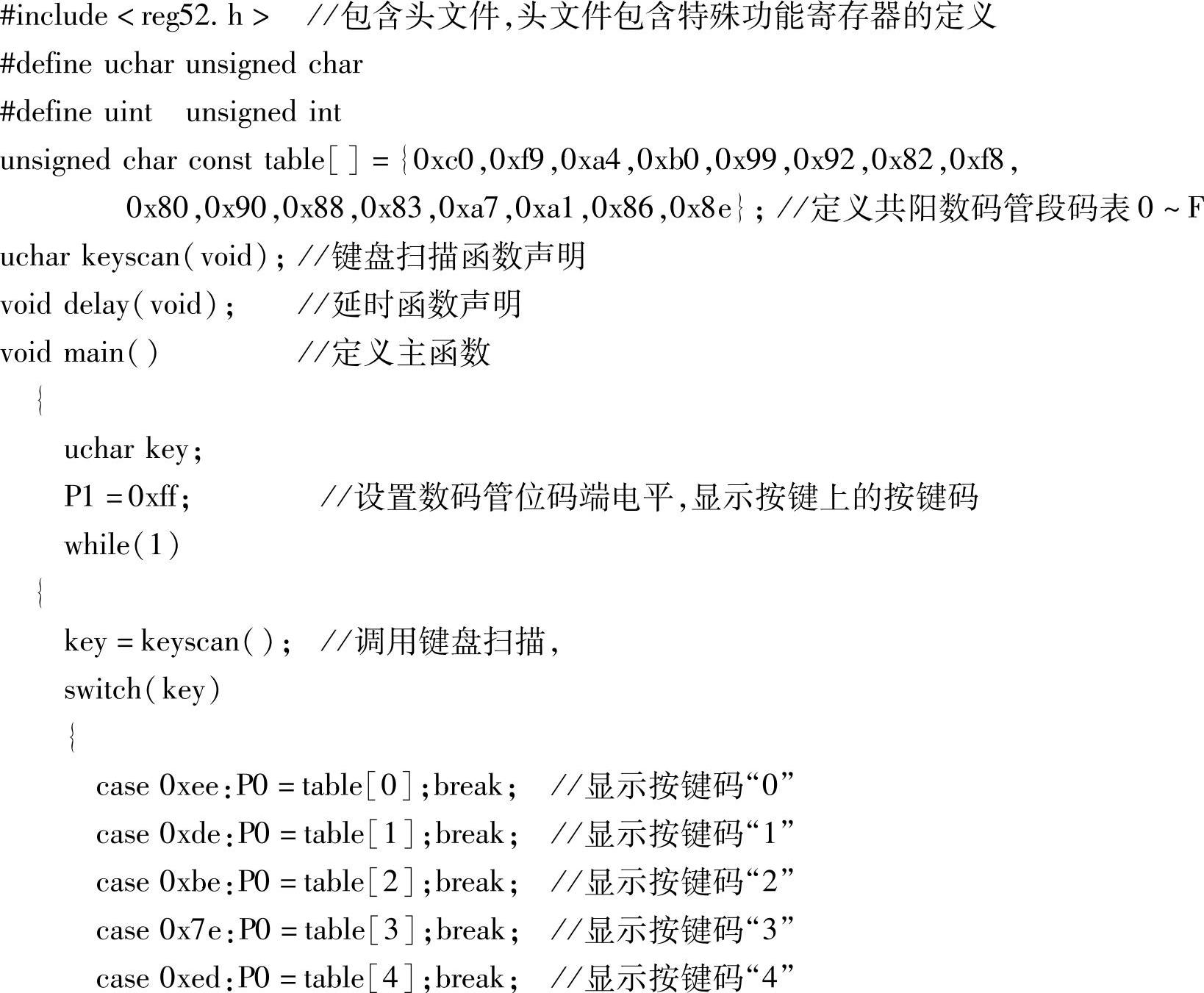

单片机控制矩阵按键，通过按不同的按键在数码管端显示对应的按键码程序如下：

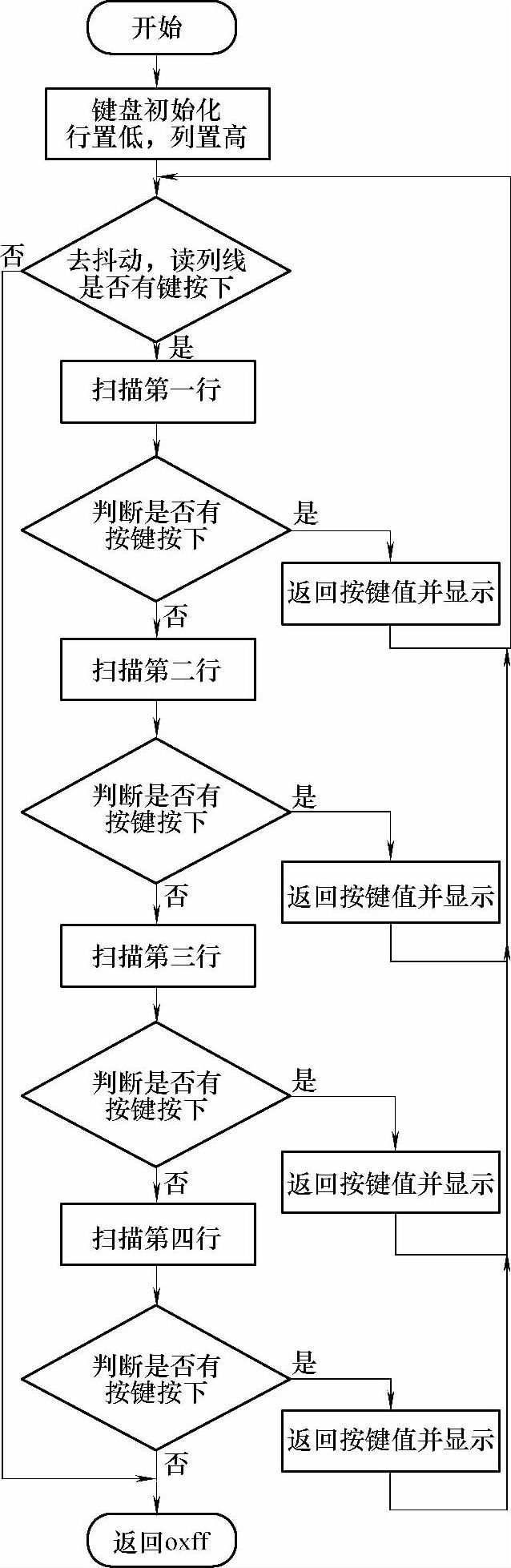

图13-7 系统软件设计流程图
(www.chuimin.cn)
结合2.3节关于单片机开发环境Keil C51的学习，建立工程juzhenkey文件，并将上述代码在Keil环境下进行编译，程序成功编译结果如图13-8所示。同时在创建工程路径juzhenkey文件夹下生成一个扩展名为.hex文件，供下载软件将生成的.hex文件下载到单片机中。
图13-8 程序成功编译结果图
