【摘要】：特殊功能寄存器TMOD和TCON用于控制和确定定时/计数功能和工作模式，寄存器的内容由软件设定，系统复位时所有位均被清零。GATE=0时TR0或者TR1为1时，定时/计数器选通工作，与INT0或者INT1无关。4）TR0：定时/计数器0运行控制位。

特殊功能寄存器TMOD和TCON用于控制和确定定时/计数功能和工作模式，寄存器的内容由软件设定，系统复位时所有位均被清零。

1.定时/计数器工作方式寄存器TMOD

TMOD低4位控制定时器T0，高4位控制定时器T1，字节地址89H，只能字节寻址，TMOD各位定义见表3-9：

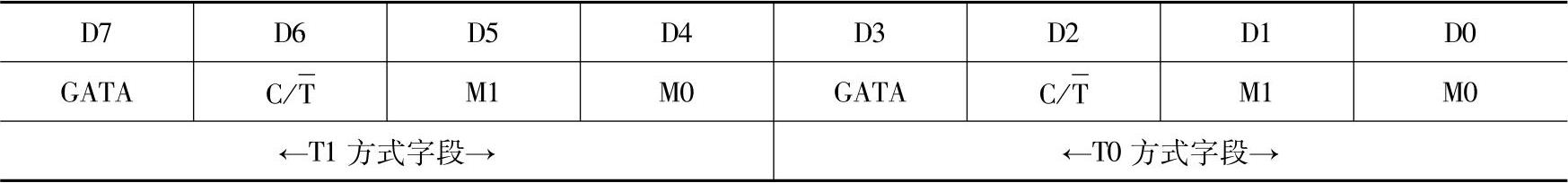

表3-9 TMOD各位定义

M1、M0：工作方式选择位，定时/计数器有4种工作方式由M1、M0定义见表3-10：

表3-10 M1和M0工作方式

C/T：定时/计数方式选择位。

C/T=1时为计数方式，内部计数器的输入来自单片机引脚P3.4和P3.5端口的外部脉冲，负跳变脉冲有效。

C/T=0时为定时工作方式，内部计数器的机器周期脉冲计数，用作定时器。

GATE：选通控制。

GATE=0时TR0或者TR1为1时，定时/计数器选通工作，与INT0或者INT1无关。

GATE=1时INT0或者INT1引脚为高电平且TR0或者TR1为1时，定时/计数器选通开始工作。(www.chuimin.cn)

2.定时/计数器控制寄存器TCON

TCON是逐位定义8位寄存器，可字节寻址也可以位寻址，字节地址为88H，TCON各位定义见表3-11：

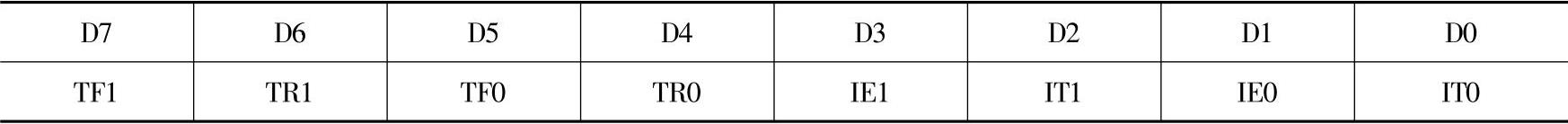

表3-11 TCON各位定义

1）TF1：定时/计数器T1溢出标志。当定时/计数器1溢出时，由硬件置位，CPU响应中断后由硬件自动对TF1清“0”。

2）TR1：定时/计数器T1运行控制位。靠软件置位或清除，当TR1=1时启动T1运行，TR1=0则T1停止运行。

3）TF0：定时/计数器0溢出标志。当定时/计数器0溢出时，硬件置位，申请中断，进入中断服务后被硬件自动清除。

4）TR0：定时/计数器0运行控制位。软件置位时，T0工作，清“0”时停止工作。

5）IE1：外部沿触发中断1请求标志，检测到在INT引脚上出现外部中断信号的下降沿时，硬件置位，请求中断，进入中断程序后被硬件自动清除。

6）IT1：外部中断1控制位，IT1=1时，后沿触发，IT1=0时，低电平触发。

7）IE0：外部沿触发中断0请求标志，检测到在INT引脚上出现外部中断信号的下降沿时，硬件置位，请求中断，进入中断程序后被硬件自动清除。

8）IT0：外部中断1控制位，IT0=1时，后沿触发，IT0=0时，低电平触发。
