1.基本功能

所谓软机床操作面板是通过LCD的显示项选择和MDI面板上的某些按键，来替代机床操作面板的常用按钮、开关，进行机床的操作和控制，其显示如图8.3-8所示。

软机床操作面板的显示与CNC的功能有关，例如，在无手轮的CNC上，其显示如图8.3-8a所示；而在配套有手轮的CNC上，则显示如图8.3-8b所示的页面。软机床操作面板的显示有多页，功能选择后，其显示可通过MDI面板的选页键【PAGE↑】、【PAGE↓】进行切换，并显示图8.3-9所示的其他页面。

软机床操作面板功能有效时，选择显示页上的对应选项，便可替代机床操作面板上的按钮功能，生效CNC的相关操作，显示页所选择的选项以“■”标识。

例如，在图8.3-8上，CNC操作方式选择（模式）栏，选择的状态为MDI，就相当于通过机床操作面板选定了MDI操作方式『MDI』；而快进倍率栏选择的100%，即相当于机床操作面板的快进倍率开关被置于100%的位置；而在图8.3-9上，程序段跳过、单程序段栏均选择“关”，它相当于机床操作面板上的程序跳段按钮『BLOCK SKIP』、单段按钮『SINGLE BLOCK』均处于OFF状态，等等。

2.操作组定义

软机床操作面板根据CNC操作、控制的需要被分为若干组和栏，同一栏（行）上的选项只能选择其中之一。FS-0iD的操作组定义和操作选择方法如下：

图8.3-8 软机床操作面板的显示1

a）无手轮 b）带手轮

组1：CNC操作方式（模式），可通过显示页选择MDI、MEM等操作方式选项，参见图8.3-8和图8.3-9。

组2：手动操作坐标轴方向键和手动快速键，可通过MDI面板的数字键【1】～【9】选择，数字键的定义见下述。

组3：手轮进给轴（手轮轴）、手轮每格移动量（手轮倍率）选择，可通过显示页上的选项选择，见图8.3-8b。

组4：快速进给速度倍率（快速倍率）、手动进给速度倍率（JOG倍率）、进给速度倍率（进给倍率）选择，可通过显示页上的选项选择，见图8.3-8。

组5：程序运行控制选择，可通过显示页上的选项选择程序跳段、单程序段等操作，见图8.3-9。

组6：存储器保护，可通过显示页上的选项选择，见图8.3-9。

图8.3-9 软机床操作面板的显示2(https://www.chuimin.cn)

组7：进给保持，可通过显示页上的选项选择，见图8.3-9。

软机床操作面板的操作组1～7可通过CNC参数PRM7200的设定，选择使用或不使用。

除以上CNC已经定义的操作组外，机床生产厂家还可以通过“通用开关”的显示页，定义8个其他操作按键，按键名称可用CNC参数PRM7220～7283设定。

3.方向键定义

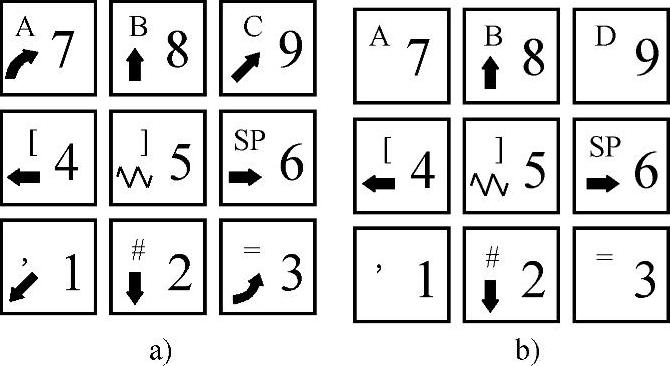

当软机床操作面板的操作方式选择栏选定了JOG/INC操作方式时，机床手动操作所需要的方向键将以图8.3-10所示的、MDI面板上的数字键代替。其中，数字键【5】将替代机床操作面板上的手动快速按钮『RAPID』；而坐标轴移动的方向键则由数字键【1】～【9】代替。数字键【1】～【9】所对应的坐标轴和运动方向，可通过CNC参数PRM7210～7217的设定进行定义，FS-0iMD可定义图8.3-10a所示的X/Y/Z/4轴的运动方向键；FS-0iT可定义图8.3-10b所示的X/Z轴运动方向键。

MDI面板上的手动操作按键功能只有在软机床操作面板功能生效时才能使用。
