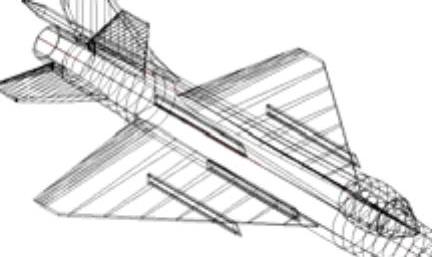

【摘要】：图11-146 武器挂架和导弹发射架效果图11-147 绘制圆2.单击“建模”工具栏中的“拉伸”按钮，用窗口方式选中刚才绘制的圆，设置拉伸高度为28，倾斜角度为0°。图11-160 复制出机腹挂架图11-161 机翼内侧长武器挂架16.采用同样的方法，绘制短武器挂架，单击“修改”工具栏中的“复制”按钮，为机身安装短武器挂架。

本例制作的战斗机附件如图11-146所示。首先，使用圆和拉伸等命令绘制阻力伞舱，然后使用多段线和拉伸等命令绘制垂尾；最后，使用多段线、拉伸、剖切和三维镜像等命令绘制武器挂架和导弹发射架。

1.单击“视图”工具栏中的“东北等轴测”按钮，切换到东北等轴测视图，并将图层“机身2”设置为当前如层。用“窗口缩放”工具将机身尾部截面局部放大。用UCS命令将坐标系移至点（0，0，3.6），然后将它绕着X轴旋转-90°。单击“实体编辑”工具栏中的“隐藏”按钮，隐藏线。单击“绘图”工具栏中的“圆”按钮，以鼠标机身上部的尾截面上圆心作为圆心，选取尾截面上轮廓线上一点确定半径，如图11-147所示。

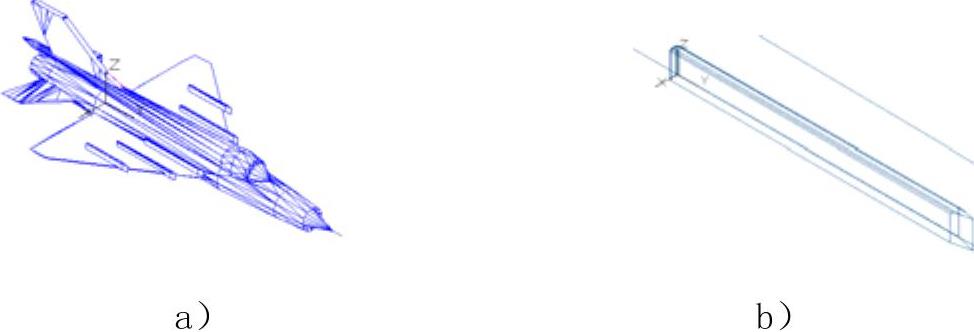

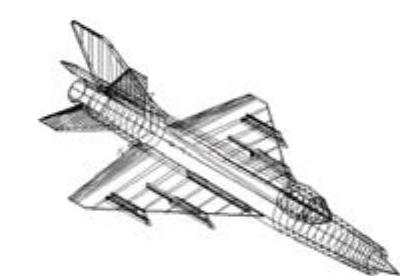

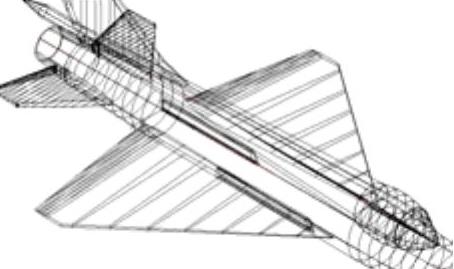

图11-146 武器挂架和导弹发射架效果

图11-147 绘制圆

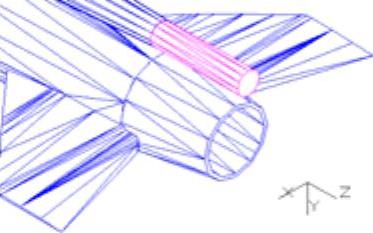

2.单击“建模”工具栏中的“拉伸”按钮，用窗口方式选中刚才绘制的圆，设置拉伸高度为28，倾斜角度为0°。用HIDE消除隐藏线，结果如图11-148所示。

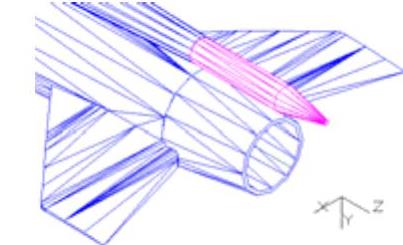

3.下面绘制阻力伞舱舱盖。类似于步骤1，在刚才拉伸成的实体后部截面上，绘制一个圆。单击“建模”工具栏中的“拉伸”按钮，用窗口方式选中刚才绘制的圆，设置拉伸高度为14，倾斜角度为12°。用HIDE消除隐藏线，结果如图11-149所示。

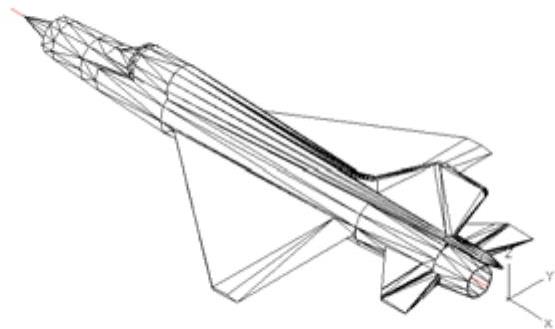

图11-148 绘制圆

图11-149 绘制尾翼侧视截面轮廓线

4.用UCS命令将坐标系绕Y轴旋转-90°，然后移至点（0，0，-2.5），将图层“机身1”、“机身2”、“机翼”和“机舱”关闭，设置图层“尾翼”为当前图层，并用PLAN命令将视图变成当前视图。

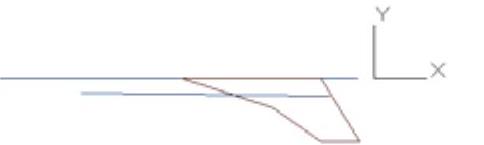

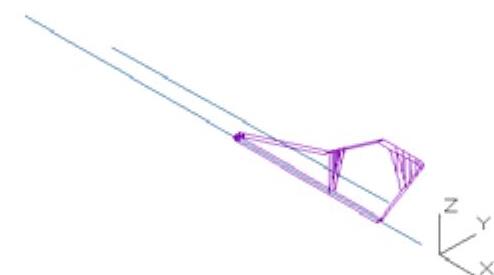

5.绘制垂尾侧视截面轮廓线。先用窗口缩放命令将飞机的尾部处局部放大再单击“绘图”工具栏中的“多段线”按钮，依次指定起点坐标为（-200，0）→（-105，-30）→（-55，-65）→（-15，-65）→（-55，0）。最后，输入C将图形封闭，如图11-150所示。

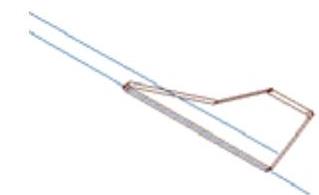

6.单击“视图”工具栏中的“东北等轴测”按钮，切换到东北等轴测视图，然后单击“建模”工具栏中的“拉伸”按钮，拉伸高度为5，倾斜角度为0º的实体。单击“修改”工具栏中的“圆角”按钮，尾垂相应位置添加圆角，半径为2，结果如图11-151所示。

7.绘制垂尾俯视截面轮廓线。用UCS命令将坐标系原点移至点（0，0，2.5），绕X轴旋转90°。将图层“尾翼”也关闭，图层“机翼”设置为当前图层。将视图变成当前视图。

8.将图形局部放大后，单击“绘图”工具栏中的“多段线”按钮，指定起点坐标为（30，0），然后依次输入A→S→（-35，1.8）→（-100，2.5）→L→（-184，2.5）→A→（-192，2）→（-200，0）。单击“修改”工具栏中的“镜像”按钮，镜像出轮廓线的左边一半。单击“绘图”工具栏中的“面域”按钮，将刚才绘制的多段线和镜像生成的多段线所围成的区域创建成面域，如图11-152所示。
