【执行方式】
命令行:BOX。
菜单栏:选择菜单栏中的“绘图”→“建模”→“长方体”命令。
【操作步骤】
命令行提示与操作如下:
【选项说明】
(1)指定第一个角点:用于确定长方体的一个顶点位置。选择该选项后,命令行继续提示与操作如下:
指定其他角点或[立方体(C)/长度(L)]:指定第二点或输入选项
1)角点:用于指定长方体的其他角点。输入另一角点的数值,即可确定该长方体。如果输入的是正值,则沿着当前UCS的X、Y和Z轴的正向绘制长度。如果输入的是负值,则沿着X、Y和Z轴的负向绘制长度。如图11-1所示为利用角点命令创建的长方体。
2)立方体(C):用于创建一个长、宽、高相等的长方体。如图11-2所示为利用立方体命令创建的长方体。
(www.chuimin.cn)

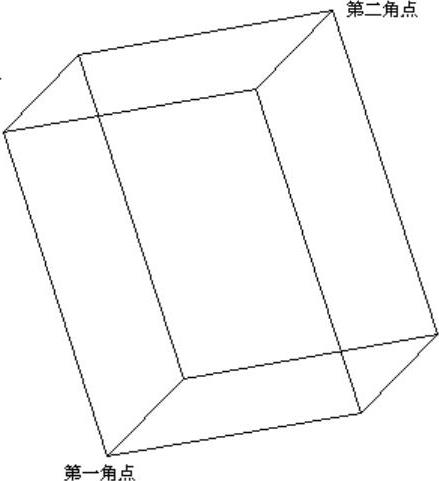

图11-1 利用角点命令创建的长方体

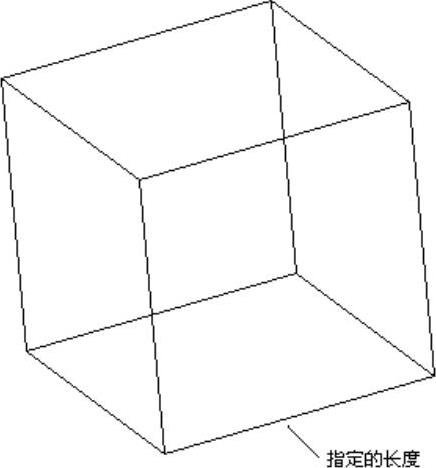

图11-2 利用立方体命令创建的长方体
3)长度(L):按要求输入长、宽、高的值。如图11-3所示为利用长、宽和高命令创建的长方体。
(2)中心点:利用指定的中心点创建长方体。如图11-4所示为利用中心点命令创建的长方体。

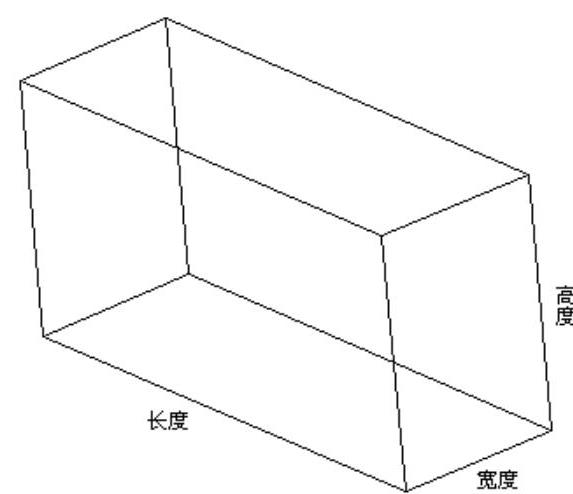

图11-3 利用长、宽和高命令创建的长方体

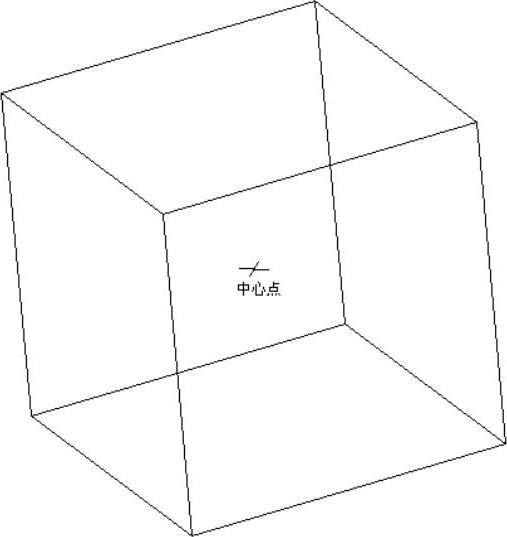

图11-4 利用中心点命令创建的长方体
▲技巧与提示——巧用长方体命令
如果在创建长方体时选择“立方体”或“长度”选项,则还可以在单击以指定长度时指定长方体在XY平面中的旋转角度;如果选择“中心点”选项,则可以利用指定中心点来创建长方体。
