AutoCAD2014中文版模型空间图形输出

2023-11-02 理论教育版权反馈

【摘要】：从“模型”空间输出图形时，需要在打印时指定图纸尺寸，即在“打印”对话框中，选择要使用的图纸尺寸。图9-43 “打印-模型”对话框在“页面设置”选项组中，列出了图形中已命名或已保存的页面设置，可以将这些已保存的页面设置作为当前页面设置；也可以单击“添加”按钮，基于当前设置创建一个新的页面设置。预览按执行PREVIEW命令时在图纸上打印的方式显示图形。打印预览效果如图9-44所示。

从“模型”空间输出图形时，需要在打印时指定图纸尺寸，即在“打印”对话框中，选择要使用的图纸尺寸。在该对话框中列出的图纸尺寸取决于在“打印”或“页面设置”对话框中选定的打印机或绘图仪。

【执行方式】

命令行：PLOT。

菜单栏：选择菜单栏中的“文件”→“打印”命令。

工具栏：单击“标准”工具栏中的“打印”按钮。

【操作步骤】

（1）打开需要打印的图形文件，如“机械零件图”。

（2）选择菜单栏中的“文件”→“打印”命令，执行打印命令。

（3）打开“打印-模型”对话框，如图9-43所示，在该对话框中设置相关选项。

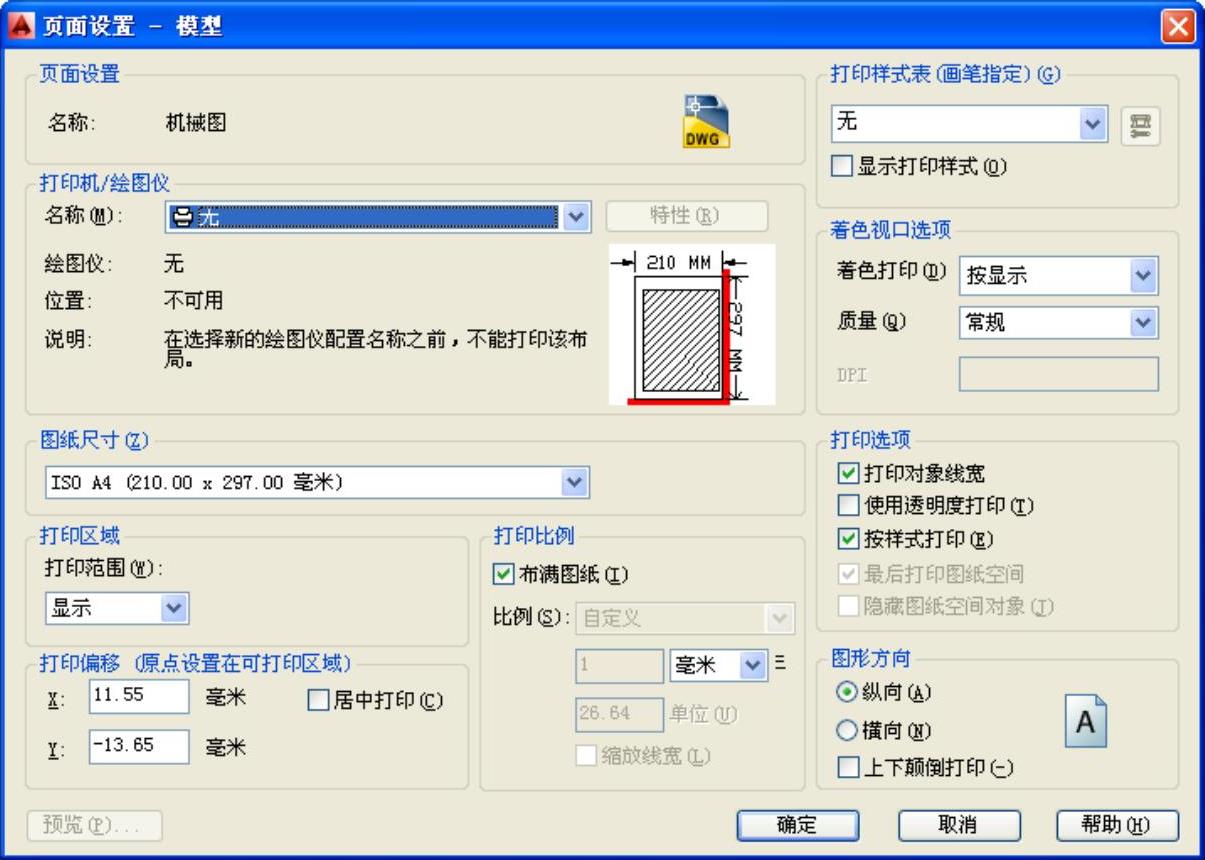

图9-43 “打印-模型”对话框(www.chuimin.cn)

【选项说明】

（1）在“页面设置”选项组中，列出了图形中已命名或已保存的页面设置，可以将这些已保存的页面设置作为当前页面设置；也可以单击“添加”按钮，基于当前设置创建一个新的页面设置。

（2）“打印机/绘图仪”选项组，用于指定打印时使用已配置的打印设备。在“名称”下拉列表框中列出了可用的PC3文件或系统打印机，可以从中进行选择。设备名称前面的图标识别，其区分为PC3文件还是系统打印机。

（3）“打印份数”微调框，用于指定要打印的份数。当打印到文件时，此选项不可用。

（4）单击“应用到布局”按钮，可将当前打印设置保存到当前布局中去。

其他选项与“页面设置”对话框中的相同，此处不再赘述。

完成所有的设置后，单击“确定”按钮，开始打印。

预览按执行PREVIEW命令时在图纸上打印的方式显示图形。要退出打印预览并返回“打印”对话框，按Esc键，然后按Enter键，或右击，选择快捷菜单中的“退出”命令。打印预览效果如图9-44所示。

图9-44 打印预览
