在电声系统或声音录制系统中,当有多个声音输入源同时输入,需要对其分别进行调整、混合或选择输出时,就要有一种控制设备,这就是调音台。调音台(如图3-13)是电声系统的中心部分,它的主要作用是多路信号混合、音量音色调整、输出与监听等。

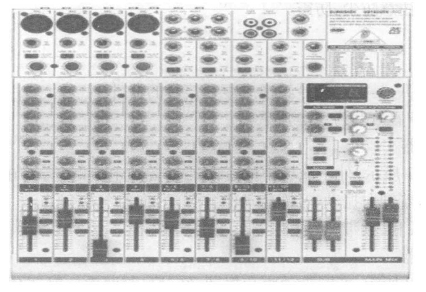

图3-13 调音台

(一)调音台的结构

目前在各行业内所使用的调音台种类很多,从功能上分为录音调音台、扩声调音台、返送调音台等;从信号处理方式上分为模拟调音台、数字调音台;按控制方式分为非自动式和自动式(数码控制式)。另外,调音台的输入通道数也各有不同,常见的有8轨、16轨、32轨等。

无论调音台的功能、信号处理方式有何不同,其结构基本都由以下几大部分组成:

1.输入/输出端口

调音台的输入端口较为整齐,每一个输入通道有一组独立的输入端(如图3-14)。信号输入线的插接座通常有几类:XLR(卡农)插座,用于连接话筒(MIC);TRS(1/4Inch Phone Jach)大三芯插座用以线路输入(LINE IN),主要连接CD、DAT等音频输出设备;RCA(梅花)插座也是用于线路输入。立体声通道有两个输入端(R、L),通常用RCA端子。

输出端口(如图3-15)有以下几个:MAIN为主通道输出,端口有XLR和RCA两种插座。AUX为辅助输出端口。MONITOR/TALK为监听及对讲端口,接耳机和对讲话筒。此处的对讲是指操作人员与播音员之间的通话。

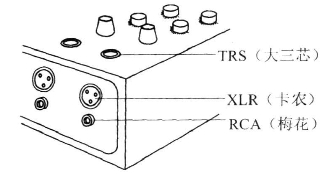

图3-14 调音台信号输入端口

图3-15 调音台信号输出端口

2.输入信号的操控区

调音台对每一个输入信号都设有独立的控制按钮组,用以调整该路信号的输入状态(如图3-16)。一组控制按钮主要有以下几个部分:

(1)输入类型选择(MIC/LINE),此钮所处位置要与该路输入信号类型一致。有些机型无此钮,靠内部电路自动识别。

(2)增益放大(GAIN或TRIM),对过弱的信号进行电平提升。

(3)频率均衡器(EQ),主要用于调整该路信号的频率特性,以改变声色。它采用分段式,通常分三段:HIGH(高频段)、MID(中频段)、LOW(低频段)。分别调整各旋钮可改变声音效果。EQ开关可以控制频率均衡器的工作,关闭开关则使该路频率均衡器无效。

(4)声相电位器(PAN),此旋钮用于控制本通道声音在输出端左右声道的电平比例。旋钮调至中点,则左右声道输出音量一致;偏向“L”端,则在左声道音高、在右声道音低;偏向“R”端则相反。

(5)推杆式音量衰减器(FADER),俗称推子,它是调整该路信号输出音量的控制杆。推杆拉至最低端衰减最大,输出为零,向上推动逐次升高。

3.输出控制区(如图3-17)

输出控制区主要包括:

(1)主输出电平推子(MAIN),分左右两个声道,以分别控制输出音量。

(2)辅助输出电平推子(AUX)与主输出相同。有些机型仅有AUX输出端口,无独立的音量调整杆,其输出音量与主输出一致。

(www.chuimin.cn)

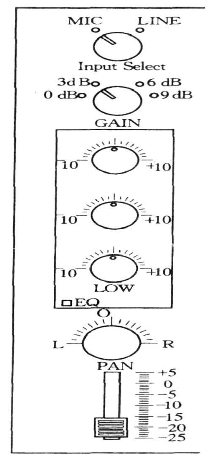

图3-16 输入信号调整区

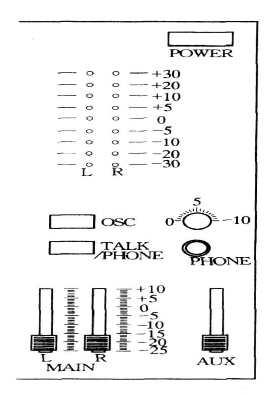

图3-17 输出信号调整区

(3)输出信号电平表(LEVEL SET LED)由两排发光二极管组成,分别表示左右声道的输出电平值。通常以0 dB为界,由绿、红或绿黄红等不同颜色分成两段或三段,各代表不同的电平范围。

(4)校验信号发生器(OSC),按下该钮,调音台自身将产生一个固定频率(如1 kHz)的信号,用于对调音台做事先的各项校准调整。

(5)切换按钮(TALK/PHONE),一般为压弹式,常态为弹起,处于监听状态,压下时处于对话状态,操作者可与播音者对话。

(6)监听电平调整(PHONE,LEVEL),只对监听耳机的音量进行调整,不影响主输出。

以上结构的介绍是以模拟调音台为例。数字调音台在功能上与其基本相同,但其结构和操作方法区别较大,也较为复杂,需具备一定的专业技术基础。

(二)调音台的使用

调音台在使用中经常做的工作是调整电平(包括输入声源、主输出、辅助输出等)、调整音色以及录音时的监听等。

1.正确连线

将信号输入设备(如话筒、录音机、CD机等)、输出设备(如录音机、音频工作站、功放等)与调音台连接好,注意各种连接线与插座的种类,以保证匹配。调整调音台每个信号通道的输入类型(MIC/LINE)。

打开电源的顺序是输入输出设备、调音台、功放、音箱。

2.校准输出电平

按下OSC键,调音台产生一个固定频率的声音信号,慢推主输出推子,观察电平表(发光二极管),使输出电平值在0 dB处,关闭OSC键。

3.输入信号电平调整

在信号输入端播放正常信号,推动该通道推子,观察主输出电平表,使其在接近0 dB处,可偶尔超过0 dB,但不能长时间在0 dB以上,以免失真。如果输入通道音量推子己推到较高位置(0 dB以上),音量依然很小,则可以调整该通道的增益,提高输入电平,再重新调整音量推子,每个有信号输入的通道都要按此过程单独调整,以确保所有通道的输入信号电平基本一致。

4.音色的调整

根据声源本身的频率特征和最终的效果要求,调整频率均衡器,改变高、中、低各波段的频率特性。

5.输出效果的确定

在使用中,根据各通道的声音变化和具体的输出要求,分别调整相应通道的音量推杆。通常主输出的音量推子基本保持不动,只有当使用完毕,或所录声音结束时,才将主输出推子拉下。

6.关机

使用结束后,关闭电源,要将各钮复位,所有推杆均拉至最底端。
