创建区域功能可以创建和管理区域,区域可以支持网格约束和分析数据。通过主菜单命令Domains→Create可以激活该功能,可选择的模式有Automatic(自动)、Manual(手动)、Split(割裂)。
1.自动
只能将连续区域之间允许的最小角度值输入给分离的剩余部分,如图4-17所示。创建一个自动区域的步骤如下。
(1)输入一个角度。
(2)单击Compute按钮,预览下面建议的形体边界。
(3)单击OK按钮,完成区域的创建。
(4)单击Cancel按钮,关闭对话框。
2.手工
只能选择要看到的被某一区域代替的实体,如图4-18所示。

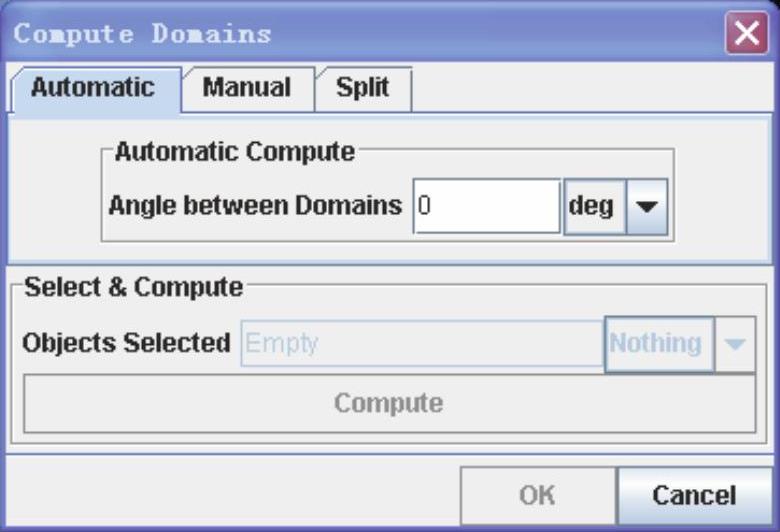

图4-17 自动对话框

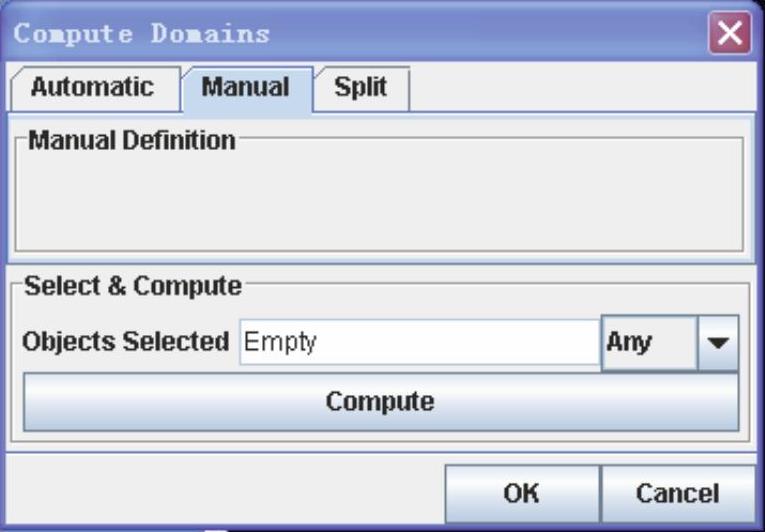

图4-18 手工对话框
创建一个手工区域的步骤如下。(www.chuimin.cn)
(1)选择壳。
(2)单击Compute按钮,预览下面建议的形体边界。
(3)单击OK按钮,完成区域的创建。
(4)单击Cancel按钮,关闭对话框。
3.割裂
只能选择要破坏的区域,重新获得原始边界和计划获得形体的面,如图4-19所示。

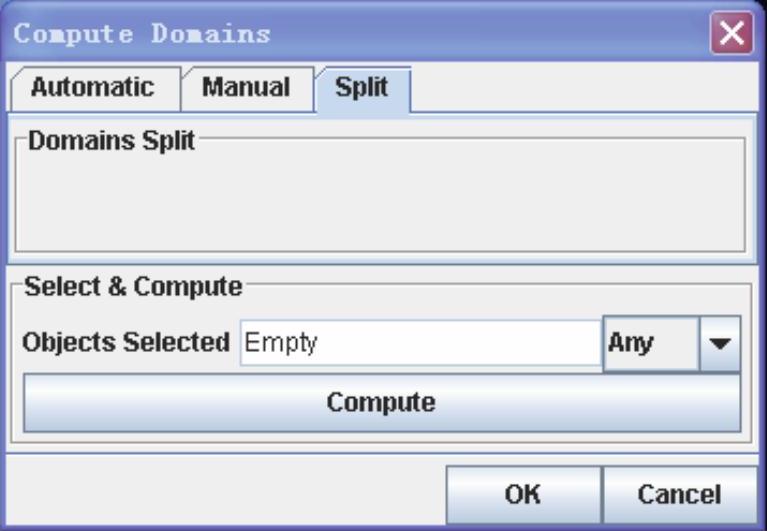

图4-19 割裂对话框
创建一个割裂区域的步骤如下。
(1)选择壳。
(2)单击Compute按钮,预览下面建议的形体边界。
(3)单击OK按钮,完成区域的创建。
(4)单击Cancel按钮,关闭对话框。
