Fmt和Type字段确认当前TLP使用的总线事务，TLP头的大小是由3个双字还是4个双字组成，当前TLP是否包含有效负载。其具体含义如表6-1所示。

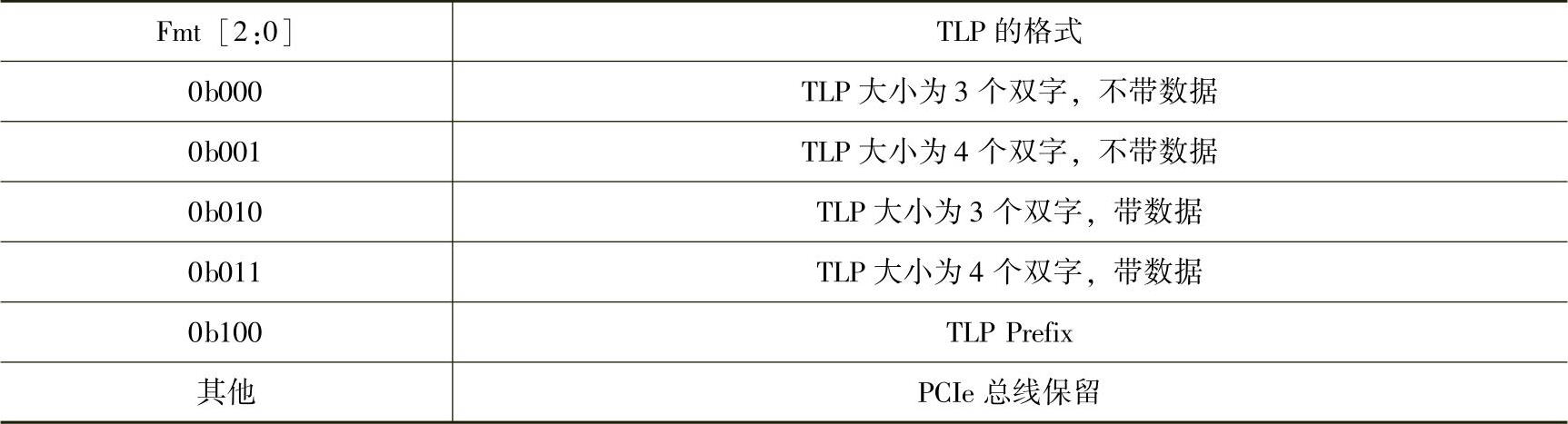

表6-1 Fmt[1：0]字段

其中所有读请求TLP都不带数据，而写请求TLP带数据，而其他TLP可能带数据也可能不带数据，如完成报文可能含有数据，也可能仅含有完成标志而并不携带数据。在TLP的Type字段中存放TLP的类型，即PCIe总线支持的总线事务。该字段共由5位组成，其含义如表6-2所示。

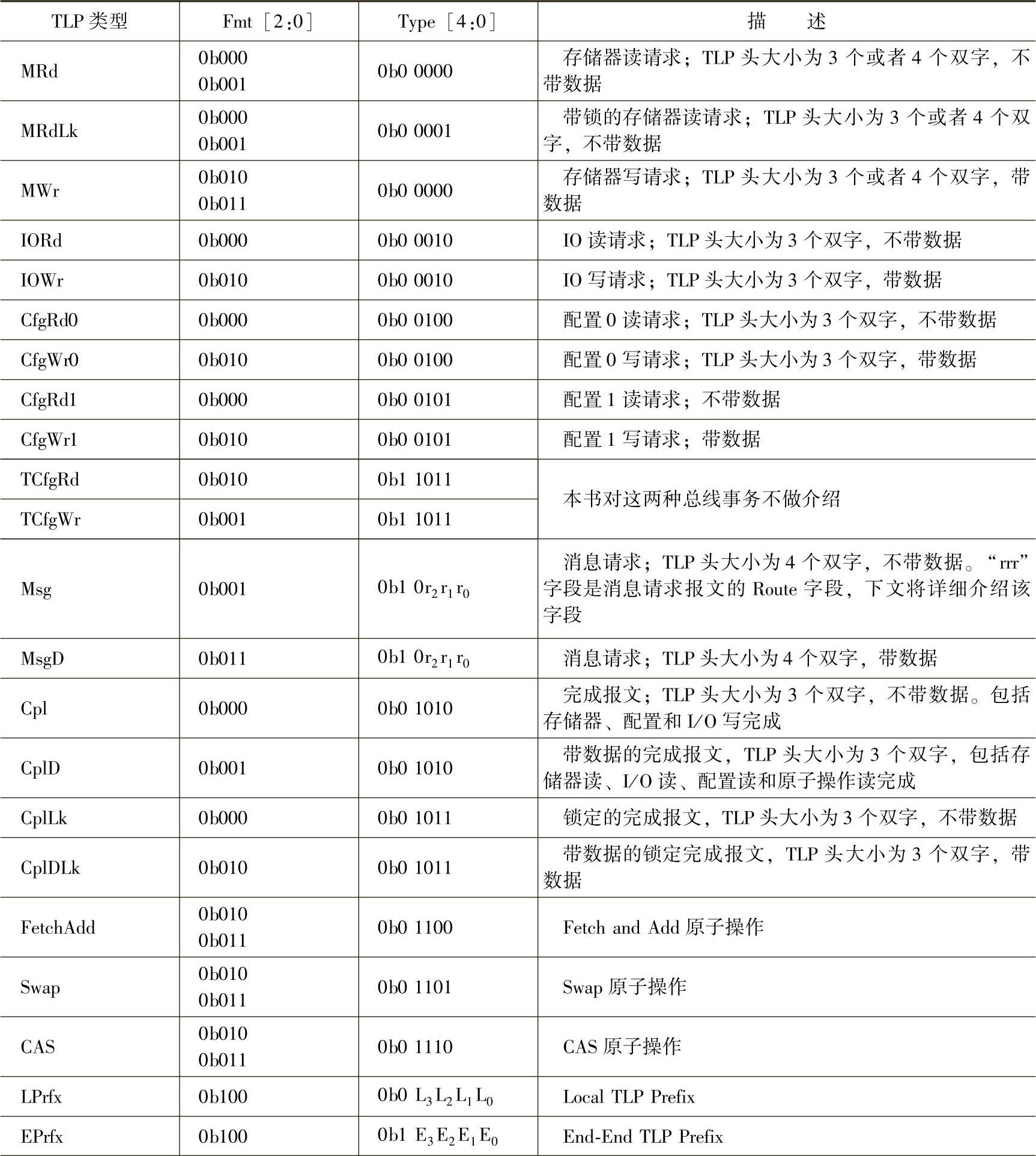

表6-2 Type[4：0]字段

存储器读和写请求，IO读和写请求，及配置读和写请求的type字段相同，如存储器读和写请求的Type字段都为0b00000。此时PCIe总线规范使用Fmt字段区分读写请求，当Fmt字段是“带数据”的报文，一定是“写报文”；当Fmt字段是“不带数据”的报文，一定是“读报文”。

PCIe总线的数据报文传送方式与PCI总线数据传送有类似之处。其中存储器写TLP使用Posted方式进行传送，而其他总线事务使用Non-Posted方式。(https://www.chuimin.cn)

PCIe总线规定所有Non-Posted存储器请求使用Split总线方式进行数据传递。当PCIe设备进行存储器读、I/O读写或者配置读写请求时，首先向目标设备发送数据读写请求TLP，当目标设备收到这些读写请求TLP后，将数据和完成信息通过完成报文（Cpl或者CplD）发送给源设备。

其中存储器读、I/O读和配置读需要使用CplD报文，因为目标设备需要将数据传递给源设备；而I/O写和配置写需要使用Cpl报文，因为目标设备不需要将任何数据传递给源设备，但是需要通知源设备，写操作已经完成，数据已经成功地传递给目标设备。

在PCIe总线中，进行存储器或者I/O写操作时，数据与数据包头一起传递；而进行存储器或者I/O读操作时，源设备首先向目标设备发送读请求TLP，而目标设备在准备好数据后，向源设备发出完成报文。

PCIe总线规范还定义了MRdLk报文，该报文的主要作用是与PCI总线的锁操作相兼容，但是PCIe总线规范并不建议用户使用这种功能，因为使用这种功能将极大影响PCIe总线的数据传送效率。

与PCI总线不同，PCIe总线规范定义了Msg报文，即消息报文，分别为Msg和MsgD。这两种报文的区别在于一个报文可以传递数据，一个不能传递数据。

PCIe V2.1总线规范还补充了一些总线事务，如FetchAdd、Swap、CAS、LPrfx和EPrfx。其中LPrfx和EPrfx总线事务分别与Local TLP Prefix和EP-EP TLP Prefix对应。在PCIe总线规范V2.0中，TLP头的大小为1DW，而使用LPrfx和EPrfx总线事务可以对TLP头进行扩展，本节不对这些TLP Prefix做进一步介绍。PCIe设备可以使用FetchAdd、Swap和CAS总线事务进行原子操作，第6.3.5节将详细介绍该类总线事务。
