UGNX10.0测量距离的方法及操作过程

2023-10-17 理论教育 版权反馈
【摘要】：下面以一个简单的模型为例，来说明测量距离的方法以及相应的操作过程。选择下拉菜单命令，系统弹出图10.9.1所示的“测量距离”对话框。在对话框的下拉列表中选择选项。图10.9.1 “测量距离”对话框图10.9.2 测量面与面的距离测量点到面的距离，操作方法参见，先选取点1，后选取模型表面。注意选取要测量的几何对象的先后顺序不同，测量结果也不相同。测量点与点的投影距离。

下面以一个简单的模型为例，来说明测量距离的方法以及相应的操作过程。

978-7-111-50520-4-Chapter10-379.jpg打开文件D:\ugxc10\work\ch10.09.01\distance.prt。

978-7-111-50520-4-Chapter10-380.jpg选择命令。选择下拉菜单978-7-111-50520-4-Chapter10-381.jpg978-7-111-50520-4-Chapter10-382.jpg978-7-111-50520-4-Chapter10-383.jpg命令，系统弹出图10.9.1所示的“测量距离”对话框。

978-7-111-50520-4-Chapter10-384.jpg测量面到面的距离。

（1）定义测量类型。在对话框的978-7-111-50520-4-Chapter10-385.jpg下拉列表中选择978-7-111-50520-4-Chapter10-386.jpg选项。

（2）定义测量几何对象。选取图10.9.2a所示的模型表面1，再选取模型表面2，测量结果如图10.9.2b所示。

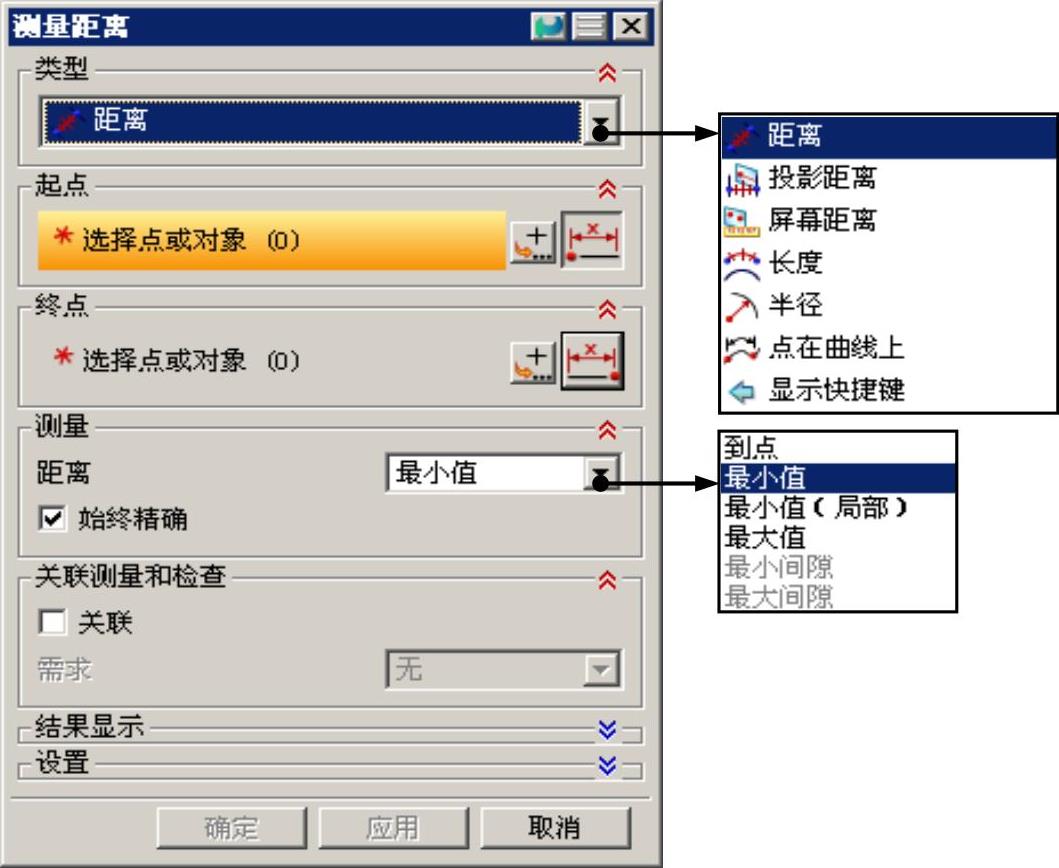

图10.9.1 “测量距离”对话框


图10.9.2 测量面与面的距离

978-7-111-50520-4-Chapter10-389.jpg测量点到面的距离（图10.9.3），操作方法参见978-7-111-50520-4-Chapter10-390.jpg，先选取点1，后选取模型表面。

注意选取要测量的几何对象的先后顺序不同，测量结果也不相同。

978-7-111-50520-4-Chapter10-391.jpg测量点到线的距离（图10.9.4），操作方法参见978-7-111-50520-4-Chapter10-392.jpg，先选取点1，后选取边线。

978-7-111-50520-4-Chapter10-393.jpg测量线到线的距离（图10.9.5），操作方法参见978-7-111-50520-4-Chapter10-394.jpg，先选取边线1，后选取边线2。

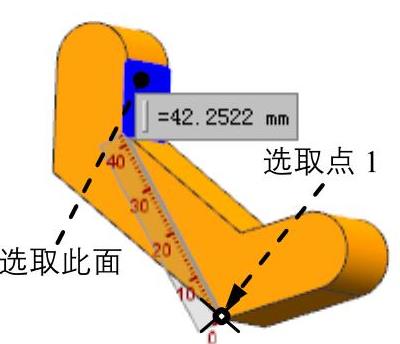

图10.9.3 点到面的距离

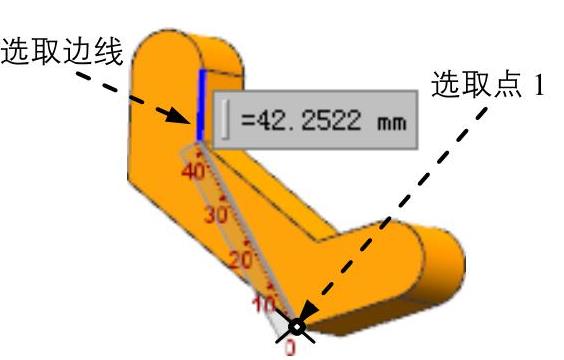

图10.9.4 点到线的距离


图10.9.5 线到线的距离

978-7-111-50520-4-Chapter10-398.jpg测量点到点的距离（图10.9.6），操作方法参见978-7-111-50520-4-Chapter10-399.jpg，先选取点1，后选取点2。

978-7-111-50520-4-Chapter10-400.jpg测量点与点的投影距离（投影参照为平面）。

（1）定义测量类型。在“测量距离”对话框的978-7-111-50520-4-Chapter10-401.jpg下拉列表中选择978-7-111-50520-4-Chapter10-402.jpg选项。

（2）定义投影表面。选取图10.9.7a中的模型表面1。

（3）定义测量几何对象。先选取图10.9.7a所示的模型点1，然后选取图10.9.7a所示的模型点2，测量结果如图10.9.7b所示。

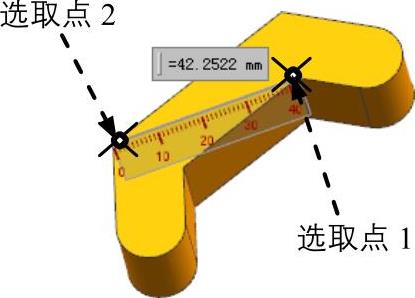

图10.9.6 点到点的距离

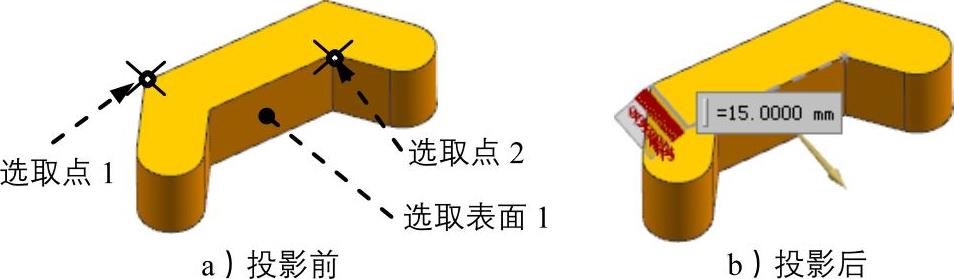

图10.9.7 测量点与点的投影距离
