1.进入草图环境的操作方法

打开UG NX 10.0后，选择下拉菜单命令（或单击“新建”按钮），系统弹出图2.1.1所示的“新建”对话框；在选项卡中选取模板类型为，在文本框中输入文件名（例如：modell.prt），在文本框中输入模型的保存目录，然后单击按钮，进入UGNX10.0工作环境。

图2.1.1 “新建”对话框

选择下拉菜单命令，系统弹出图2.1.2所示的“创建草图”对话框；选择“XY平面”为草图平面，单击该对话框中的按钮，系统进入草图环境。

说明

新建一个模型文件后默认基准坐标系是隐藏的，在“部件导航器”中右击，在系统弹出的快捷菜单中选择命令将基准坐标系显示出来。

2.选择草图平面

进入草图工作环境以后，在创建新草图之前，一个特别要注意的事项就是要为新草图选择草图平面，也就是要确定新草图在三维空间的放置位置。草图平面是草图所在的某个空间平面，它可以是基准平面，也可以是实体的某个表面等。

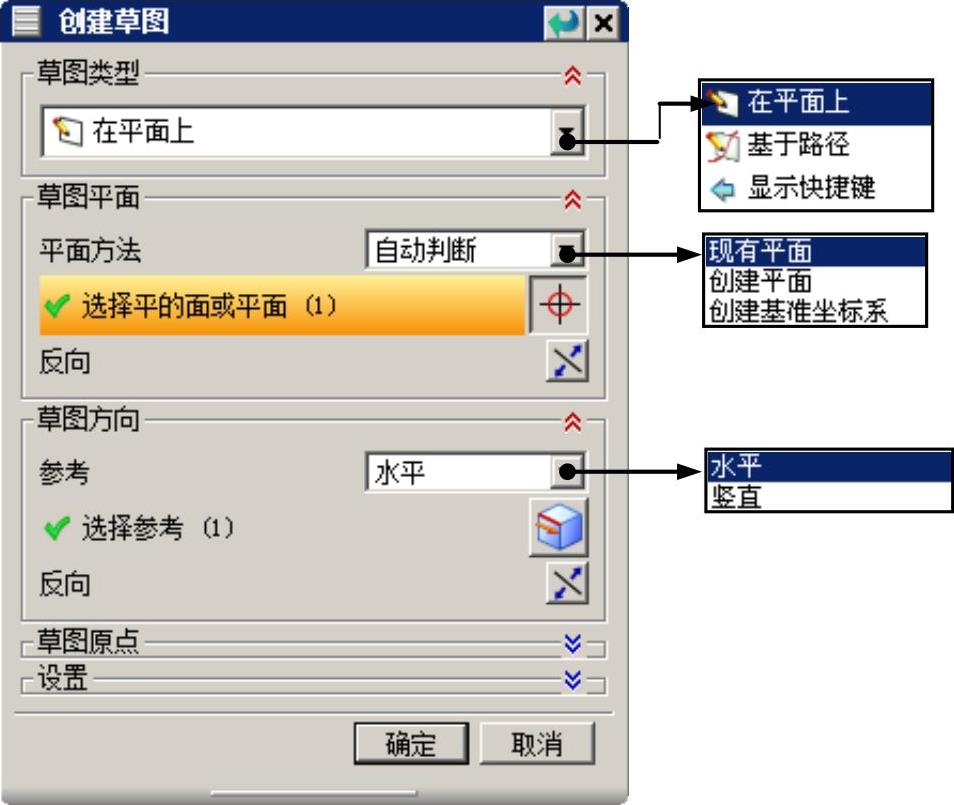

图2.1.2 “创建草图”对话框

图2.1.2所示的“创建草图”对话框用于选择草图平面，利用该对话框中的某个选项或按钮可以选择某个平面作为草图平面，然后单击按钮，“创建草图”对话框即关闭。

图2.1.2所示的“创建草图”对话框的说明如下：

◆ 区域中包括和两种选项。

● ：选取该选项后，用户可以在绘图区选择任意平面为草图平面（此选项为系统默认选项）。

● ：选取该选项后，系统在用户指定的曲线上建立一个与该曲线垂直的平面，作为草图平面。

● ：选择此项后，和两个选项将以按钮形式显示。

说明

其他命令的下拉列表中也会有选项，其后不再赘述。

◆ 区域中包括一个下拉列表及“反向”按钮。

● ：选取该选项后，用户可以选择基准面或者图形中现有的平面作为草图平面。

● ：选取该按钮后，用户可以通过“平面”按钮创建一个基准平面作为草图平面。(www.chuimin.cn)

● ：选取该按钮后，可通过“创建基准坐标系”按钮创建一个坐标系，选取该坐标系中的基准平面作为草图平面。

● （反向）：单击该按钮可以切换基准轴法线的方向。

◆ 区域用于定义参考平面与草图平面的位置关系。

● ：选取该选项后，用户可定义参考平面与草图平面的位置关系为水平。

● ：选取该选项后，用户可定义参考平面与草图平面的位置关系为竖直。

3.退出草图环境的操作方法

草图绘制完成后，单击工具栏中的“完成草图”按钮，即可退出草图环境。

4.直接草图工具

在UG NX 10.0中，系统还提供了另一种草图创建的环境——直接草图。进入直接草图环境的具体操作步骤如下：

新建模型文件，进入UG NX 10.0工作环境。

选择下拉菜单命令（或单击“直接草图”工具栏中的“草图”按钮），系统弹出“创建草图”对话框，选择“XY平面”为草图平面，单击该对话框中的按钮，系统进入直接草图环境，此时可以使用屏幕下方的“直接草图”工具栏（图2.1.3）绘制草图。

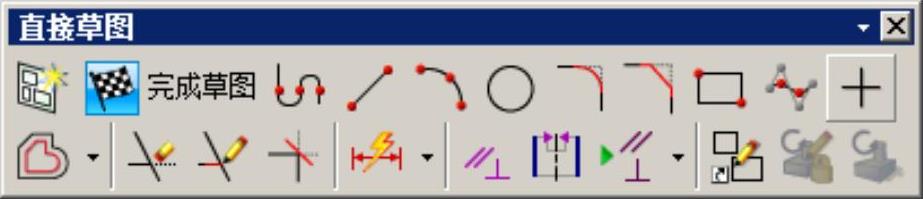

图2.1.3 “直接草图”工具栏

单击工具栏中的“完成草图”按钮，即可退出直接草图环境。

说明

◆ 用“直接草图”工具创建的草图，在部件导航器中同样会显示为一个独立的特征，也能作为特征的截面草图使用。此方法本质上与“任务环境中的草图”没有区别，只是实现方式较为“直接”。

◆ 在“直接草图”创建环境中，当完成草图时，默认的视图方位是草图平面与屏幕对齐的位置，系统不会回到进入直接草图环境之前的工作视图方位，然后可以使用旋转命令将方位大致转过去。

◆ 单击“直接草图”工具栏中的“在草图任务环境中打开”按钮，系统即可进入“任务环境中的草图”环境。

◆ 在三维建模环境下，双击已绘制的草图也能进入直接草图环境。

◆ 为保证内容的一致性，本书中的草图均以“任务环境中的草图”来创建。
