在电动自行车中，基础半导体器件也分为直立式和贴片式两种焊接形式，具体代换方法与基础电路器件基本相同（如整流二极管、稳压二极管等）。下面以代换功率管（此处为场效应晶体管）和三极管为例，具体介绍一下代换半导体器件的流程。

1.功率管的代换方法

图解演示

功率管位于控制器中，通过检测确认功率管损坏后，先根据功率管的型号找到适合的代换器件，然后使用电烙铁等工具进行功率管的代换。图6-33所示为损坏的功率管型号。

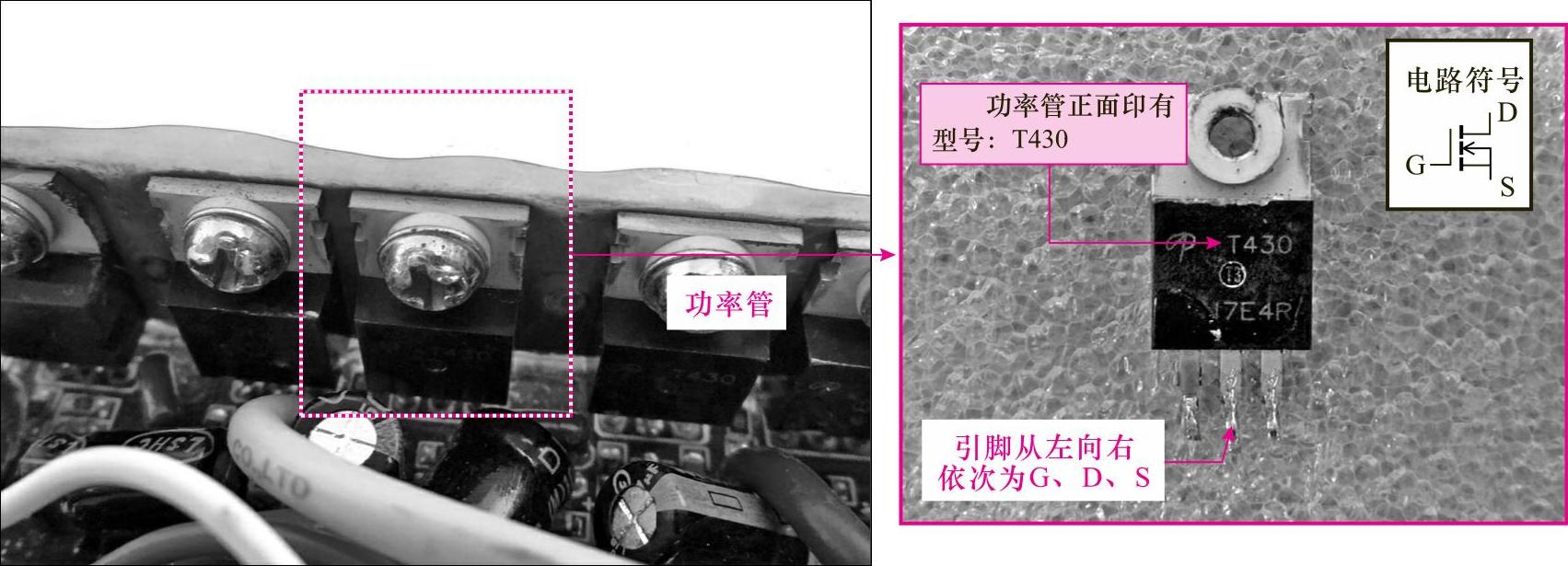

图6-33 损坏的功率管型号

（1）功率管的拆卸

图解演示

按图6-34所示，使用焊接工具将损坏的功率管焊下。

（2）功率管的焊装

图解演示

按图6-35所示，将新的功率管安装到电路板上。

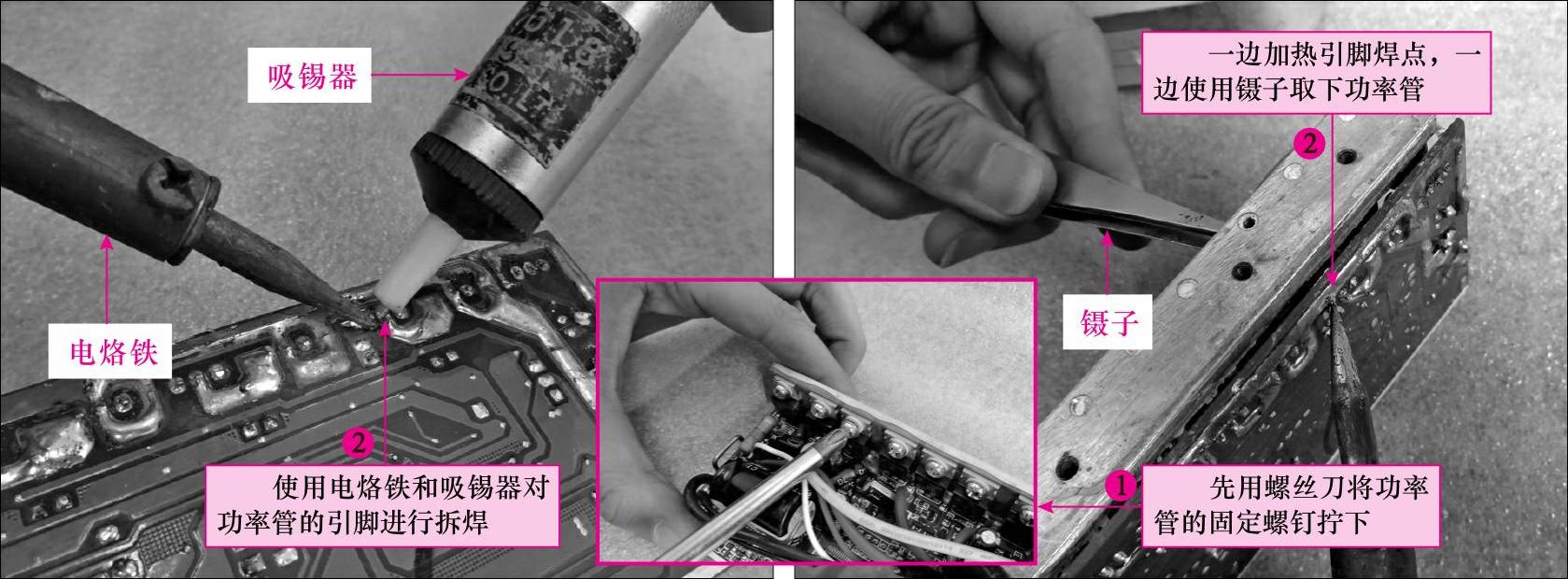

图6-34 将功率管焊下

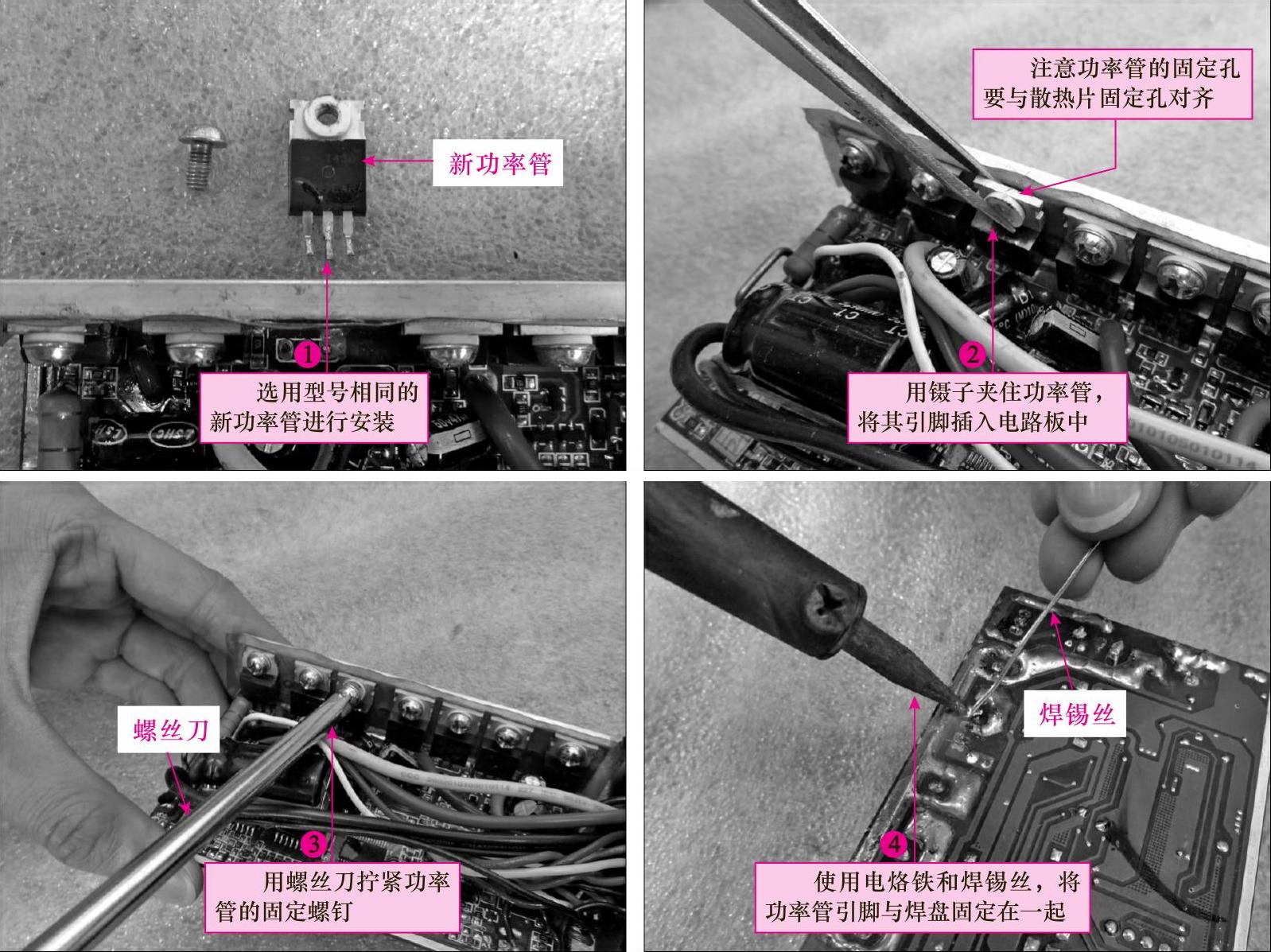

图6-35 安装新功率管

2.三极管的代换方法

图解演示

三极管主要安装在控制器和仪表盘中。通过检测，确认三极管损坏后，先根据三极管的型号找到适合的代换器件，然后使用电烙铁等工具进行三极管的代换。图6-36所示为损坏的三极管型号。

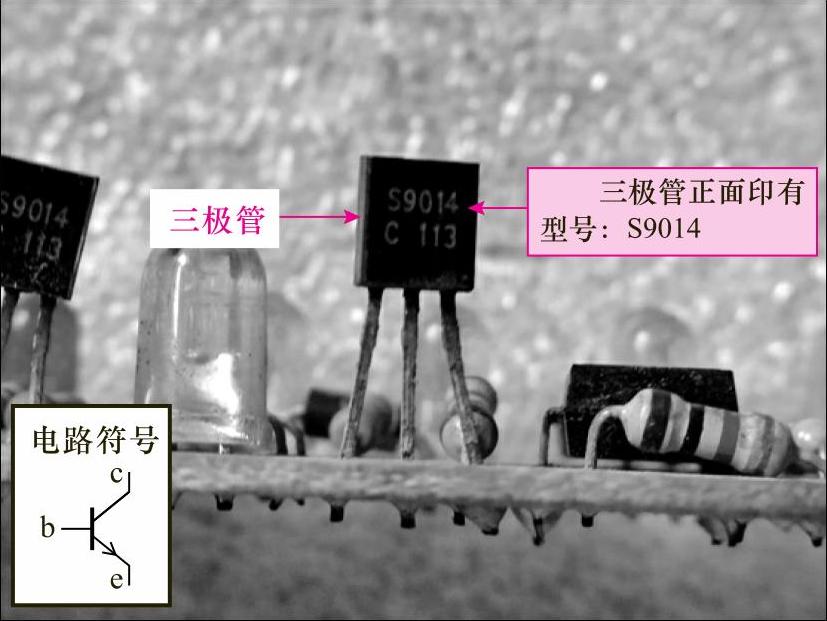

图6-36 损坏的三极管型号

（1）三极管的拆焊

图解演示

按图6-37所示，使用电烙铁等工具将三极管焊下。

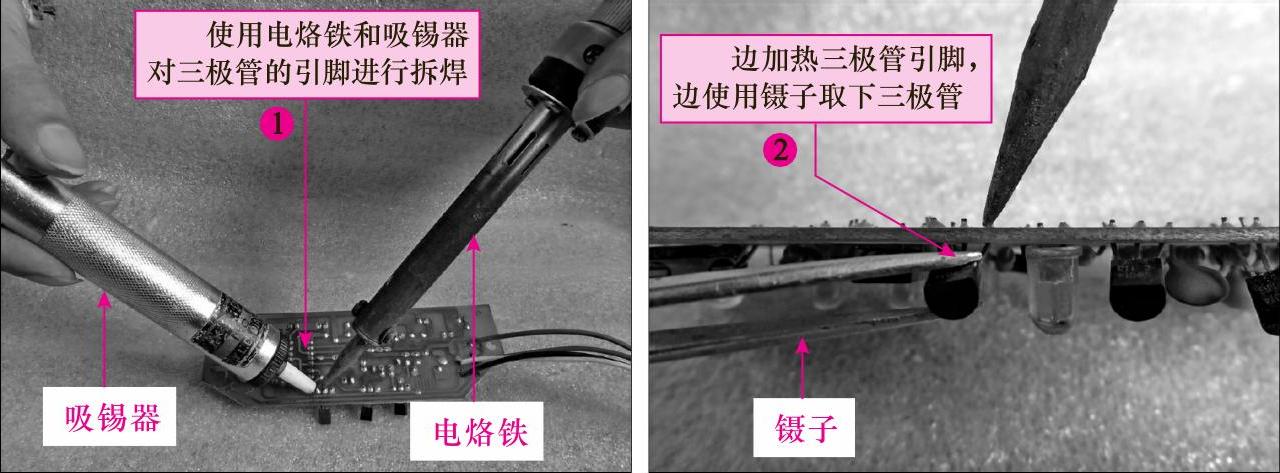

图6-37 将三极管焊下

（2）三极管的焊装

图解演示

按图6-38所示，将新的三极管安装到电路板上。

图6-38 安装新三极管
