当单井抽水试验达到稳定时,可得到抽水稳定时的水位降深值s和抽水流量值Q。一般情况下,单井稳定流抽水试验要求有三次降深(落程),则得出相应的三组数据,即s1,Q1;s2,Q2;s3,Q3。
2.5.1.1 应用裘布衣公式计算渗透系数
对于均质、等厚、无限边界含水层中的完整井,则承压水

潜水
![]()
式中 K——含水层渗透系数,m/d;
Q——抽水稳定时,井中抽水流量,m3/d;
sw——抽水稳定时,井中水位降深值,m;
R——含水层影响半径,m;
rw——抽水井半径,m;
M——承压含水层厚度,m;
H0——潜水含水层天然水位,m;
hw——潜水含水层抽水稳定后井中水位,m。
对于不同水文地质条件、不同边界条件和不同井的结构条件等,可根据具体情况,正确选择合用的计算公式反求渗透系数K。
2.5.1.2 应用三维流单井公式计算渗透系数
根据单井稳定流抽水试验资料用裘布衣公式计算渗透系数K常常偏小,这是因为裘布衣公式没有考虑井内的三维流问题。采用偏大的降深s进行计算的缘故。因此可以采用三维流单井公式(2-25)对裘布衣公式加以修正:
![]()
式中 D——抽水井直径,m;
f——滤水管的摩阻系数,层流时f=
;
g——重力加速度,m/s2;
Z——滤水管口至含水层底板的距离,m;
其他符号同前。
为了使用方便,对式(2-25)两部分分别用A,C符号代替,即令

于是得出如下形式:
s=AQ±CQ2 (2-26)
或
s=sw±CQ2 (2-27)
式中 sw——抽水井内水位降深值,m;
s——考虑三维流影响修正后的井内二维流水位降深值,m。
A,C对于一定距离和一定深度来说都是常数,因此,s-Q呈抛物线关系,A,C用图解法求得。
再令ε=
,ε为单位流量降深值,那么,s-Q的抛物线式可简化成ε-Q的直线式(图2-5):
ε=A+CQ (2-28)
因此,A便是直线的截距,C是直线的斜率。
![]()
式中 si,si+1——分别为第i次、第i+1次抽水时的井内水位下降值,m;
Qi,Qi+1——分别为第i次,第i+1次抽水时井的出水量,m3/d。
根据单井抽水试验资料计算渗透系数K的方法如下:
1.绘制sω(或
)-Q曲线
根据稳定流抽水试验三次抽降和流量的资料,当承压水时,绘制sw-Q曲线;当潜水时,绘制
-Q曲线,而
=
-
。
实际工作中,sw(或
)-Q曲线有三种类型,如图2-23所示。

图2-22 ε-Q曲线图

图2-23 Q-sw(或
)关系曲线
2.根据不同曲线类型,计算渗透系数K
(1)倾斜直线①Q-sw(或
)关系曲线呈直线时,这是地下水流直到井壁仍保持二维流的理想结果。因而式(2-26)中的C=0,则利用抽水井的试验资料计算渗透系数K时,可采用下列公式:
承压水完整井
![]()
潜水完整井(https://www.chuimin.cn)
![]()
裘布衣公式应用于潜水时应满足潜水降落漏斗水力坡度小于1/4。当潜水含水层的水位下降值sw<
H(H为含水层厚度)时,为计算简便,可直接采用承压水公式,此时承压含水层的厚度M,以潜水含水层的厚度H0代换。
如果是非完整井,应选择非完整井公式计算。
(2)曲线②,③,说明地下水是三维流,如果抽水井是完整井,渗透系数仍可用式(2-23)和式(2-30)计算,但需把曲线②,③按三维流公式(2-28)修正成直线,以求出相应的直线在纵轴上的截距A值。为此需绘制ξ-Q曲线(对承压水,ε=
;对潜水ε=
),求出A值(图2-22),则渗透系数K可按下列公式求出:
承压水完整井
![]()
潜水完整井
![]()
2.5.1.3 利用多孔稳定抽水试验资料计算渗透系数
此方法需要两个以上的观测孔资料,具体方法如下:
(1)整理多孔抽水试验资料,绘制s(或Δh2)-lgr曲线,如图2-24所示(其中,Δh2=
-h2)。

图2-24 s(或Δh2)-lgr关系曲线
(2)根据s(或Δh2)-lgr直线段计算K。
承压水完整井

式中 s1,s2——在s-lgr关系曲线上的直线段上任意两点的纵坐标值,m;
r1,r2——在s-lgr关系曲线上纵坐标为s1,s2的两点至抽水孔的距离,m;
mr——直线段的斜率,即mr=![]()
潜水完整井

式中
,
——
-lgr关系曲线上的直线段上任意两点的纵坐标值,m;
![]()
H0——抽水前含水层厚度,m;
h——抽水时观测孔中潜水含水层自底板算起的水柱高度,m;
r1,r2——在Δh-lgr关系曲线上纵坐标为
的两点至抽水孔的距离,m;
mr——直线段的斜率,即
2.5.1.4 渗透系数计算公式的选用与经验参考值
渗透系数计算可根据条件按表2-13—表2-17公式选用计算。渗透系数的经验数值可参考表2-18—表2-20。

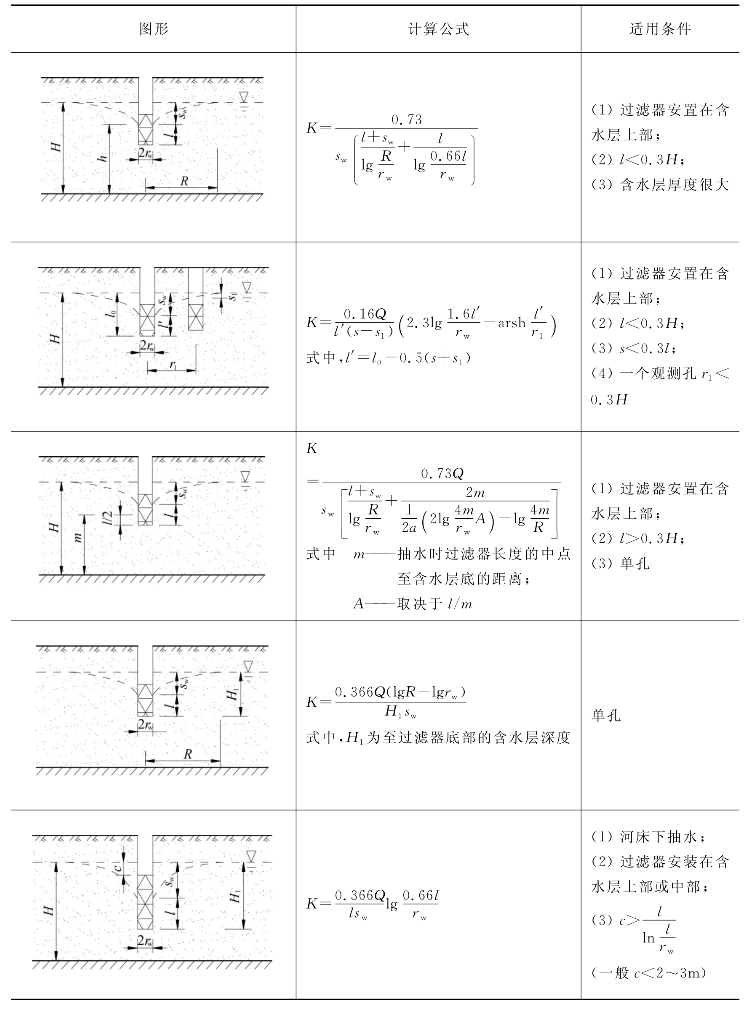

表2-13 潜水非完整井(淹没过滤器井壁进水)

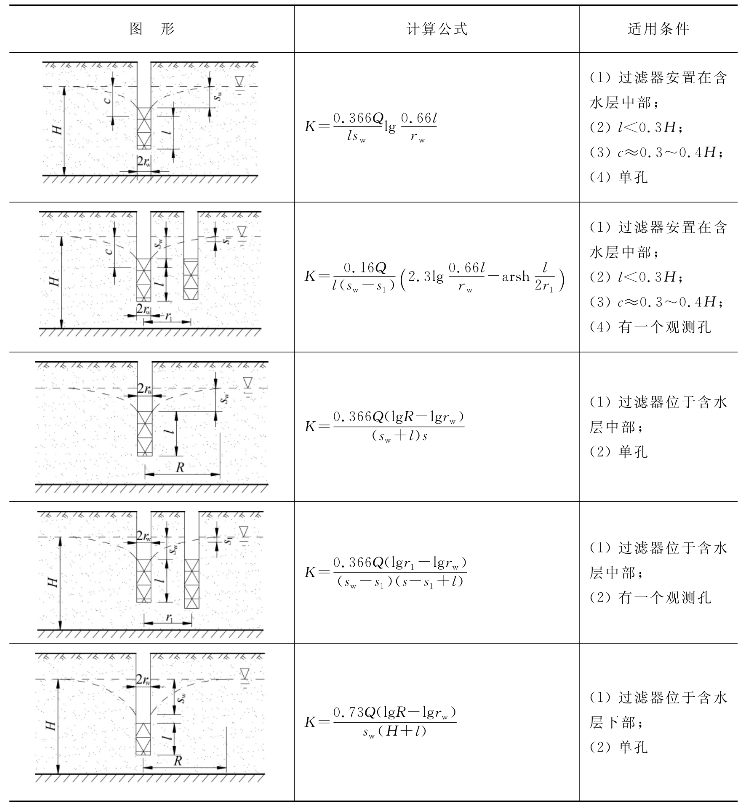

表2-14 潜水非完整井(非淹没过滤器井壁进水)

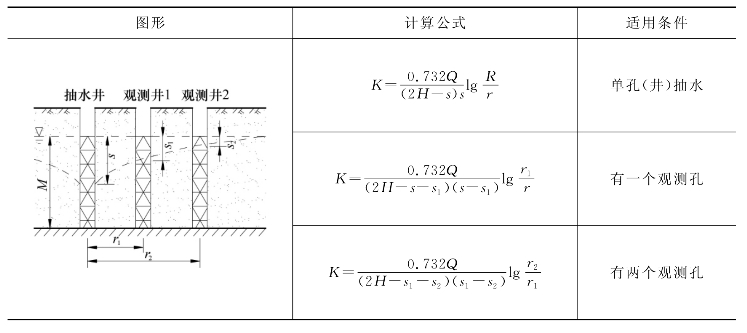

表2-15 潜水完整井

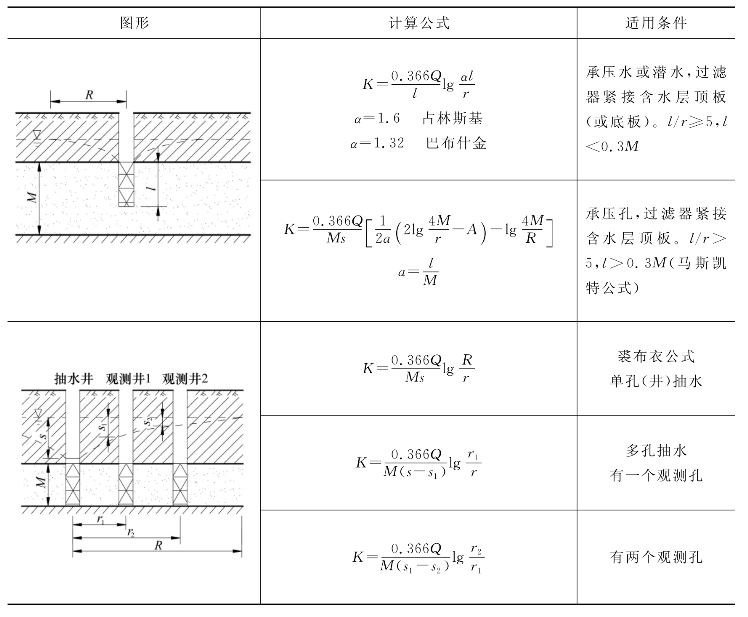

表2-16 承压水非完整井、完整井

表2-17 根据水位恢复速度计算渗透系数

注:摘自《工程地质手册》。

图2-25 系数A-α曲线图
表2-18 渗透系数经验数值表

表2-19 碎石渗透系数经验数值表

注:摘自《水文地质手册》。
表2-20 几种土的渗透系数经验数值表

注:摘自《工程地质手册》。
