由于轨道交通系统的站场多数都位于街平面以下，因此许多排水管低于城市排水管网的高程。因此，这类排水就需加排污泵，将污水抽出排入城市管网中。如果站场高于街平面，则按自然排放来布置排水管。排水系统分排污系统和排雨水系统。

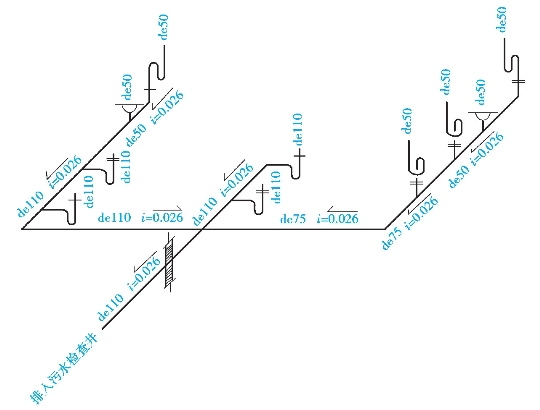

排污系统主要是解决生活用水的排放，其流量小，水中成分复杂，因此需要进行污水处理并达到国家排放标准后，排入城市管网中。排污系统图如图9.13所示。

pagenumber_ebook=225,pagenumber_book=217

图9.13　排水系统图

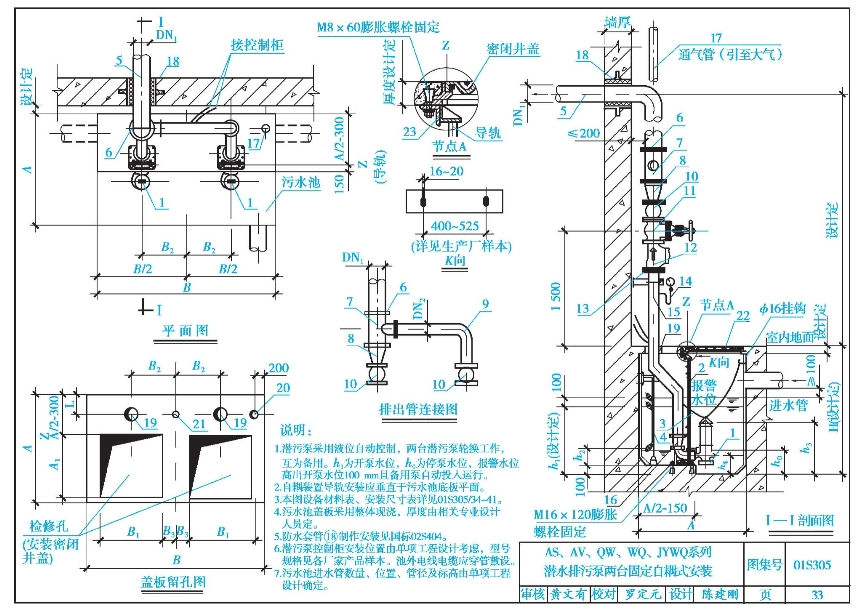

①排污井：因为轨道交通站场多数都在地面以下，所以很多污水排放要经过提升后才能排入城市管网，所以在站场最低点会设计专门的排污井，并通过排污泵排入城市管网，如图9.14所示。

pagenumber_ebook=226,pagenumber_book=218

图9.14排污井设计图

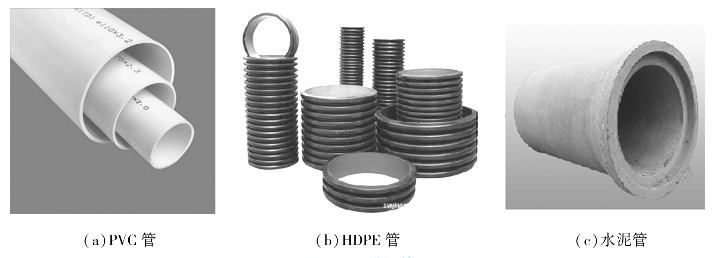

②排污管：主要以PVC管为主，大型管为HDPE，部分下水管仍在采用水泥管，如图9.15所示。

pagenumber_ebook=227,pagenumber_book=219

图9.15　排污管

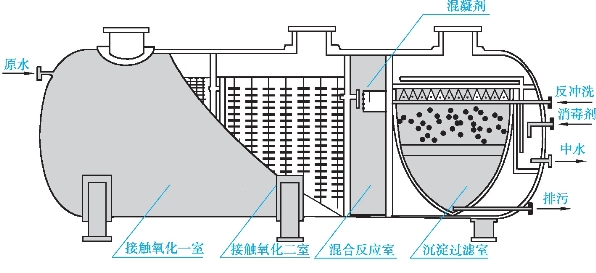

③污水处理池：将生活用水进行专门处理，待其达到国家排放标准后排入城市管网中，其结构如图9.16所示。污水处理过程：污水→格栅栏污→调节池→接触氧化池→沉淀过滤池→达标排放，如图9.17所示。

pagenumber_ebook=227,pagenumber_book=219

图9.16　污水处理池的结构

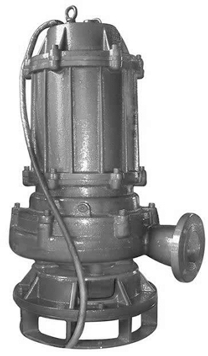

④排污泵：地下污水经过处理后会排放到专门的污水集水池，再通过排污泵（图9.18）自动排放控制系统进行排污。其控制方式可由BAS系统进行监控。

排污泵的工作过程是：当污水池水位达到一定高度后，排污泵工作；当污水水位下降到一定水位后，排污泵停止工作。

⑤超声波液位计：超声波换能器（探头）置于被测液体或物位上方，向下发射超声波，超声波穿过空气介质，在遇到水面或物体介面时被反射回来，然后被换能器所接收并转换为电信号，电子检测部分检测到这一信号后将其变成物位信号进行显示并输出标准信号。

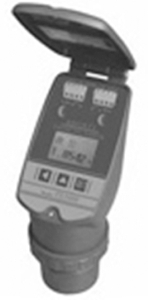

SDHT-CJ智能超声波液位计（图9.19）标准信号有3种，即可编程继电器输出、高精度4～20 mA电流输出和RS-485数字通信输出。其中，RS-485数字通信输出能与BAS系统进行配合控制。

pagenumber_ebook=228,pagenumber_book=220

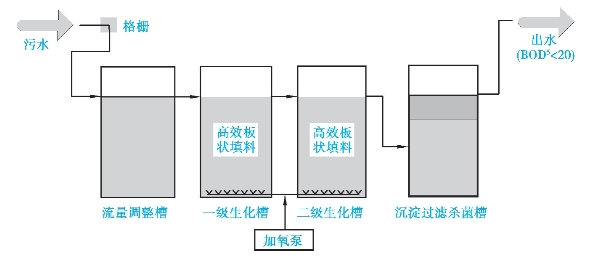

图9.17　污水处理过程

pagenumber_ebook=228,pagenumber_book=220

图9.18　排污泵

pagenumber_ebook=228,pagenumber_book=220

图9.19　SDHT-CJ智能超声波液位计

排雨水系统主要根据站场集水面积以及站场冲洗水流量加以综合考虑，地下站场设置排水池和排水泵。地上站场原则上按自然排放设置管道系统。

问题与防治

给排水漏水故障的处理：

①给水常出现两种漏水现象，一是阀门“关不严”漏水，这主要是阀中止水垫片老化的原因造成，更换止水垫片就可以解决漏水现象。二是管道漏水，对于明管漏水，更换管道即可；对于暗埋管漏水，则需要用探测装置检查出漏水点后，进行管道更换就可解决。

②排水管漏水多数原因是因为管道堵塞而引起“倒灌”漏水，解决的方法是疏通管道。

知识扩展

在给水系统中，小型给水管道已经初步完成了管道无污染的目标，但在大型管道中还有待解决，因此大型管道的新型材料是今后发展的重点。
