软件操作说明简明指南
【摘要】：本软件采用纯文本M文件制作，没有采用GUI向导，因此不存在FIG文件，只需双击CSRAS＿V1.M文件，自动打开MATLAB程序，并进入M文件编辑器“Editor”。按照本软件所提供的Excel格式输入。图3.7Excel导入数据提示数据导出：如图3.6所示菜单栏，前三个菜单下分别有数据导出选项如“par＿output”菜单，该菜单将其对应的table中的数据导出到excel格式。如图3.6所示ANN-MCIS计算，采用以下步骤分析结构的可靠指标。
本软件采用纯文本M文件制作，没有采用GUI向导，因此不存在FIG文件，只需双击CSRAS＿V1.M文件，自动打开MATLAB程序，并进入M文件编辑器“Editor”。点击键盘“F5”键，即运行此M文件，出现如图3.6所示界面；也可点击“Editor”里的“Run”按键运行。
如图3.6所示“输入数据”栏，参数输入有两种方法：直接在界面输入和由Excel导出。按照第2栏提示输入功能函数，Parameter table会自动生成参数表格，这样可以直接在界面表格中输入随机变量参数，也可以由左边提示栏依次输入随机变量的均值、标准差和分布类型。
按照本软件所提供的Excel格式（也可以联系作者，帮助里有作者联系方式）输入。

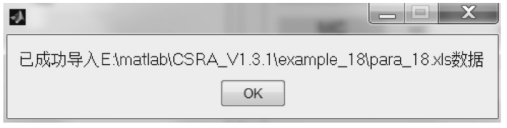

图3.7 Excel导入数据提示
数据导出：如图3.6所示菜单栏，前三个菜单下分别有数据导出选项如“par＿output”菜单，该菜单将其对应的table中的数据导出到excel格式。
如图3.6所示ANN-MCIS计算，采用以下步骤分析结构的可靠指标。首先选择sample方式，RD（radom design）为随机分布，UD（uniform design）为均匀设计；接着点击“ANN”按键，弹出路径设置对话框，选择样本保存位置，如图3.8所示；然后选择ANN计算方式（BP网络、RBF网络和SVM）；最后选择MC抽样方式（MC抽样和重要MC抽样）。点击“ANN”按键就可以进行结构可靠度分析，分析结果包含了图形和表格。

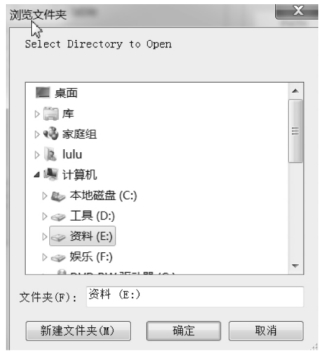

图3.8 设置路径对话框
如图3.6所示显式函数计算，用于分析具有显式功能函数的可靠指标，其分析方法有3种：（1）MC方法，只需输入抽样次数，就可以得到可靠指标；（2）JC方法，该方法有两种迭代方式：Newton和Taylor，其中Newton方法计算时间较长，精度较高，Taylor计算时间短，迭代次数较多，精度较差；（3）RSM方法：需输入参数f1和f2。计算结果有拟合的功能函数及图形和表格。
隐式功能函数的RSM方法为本软件的特色，需要结合有限元软件（MIDAS、ANSYS）计算复杂结构的可靠度。如图3.6所示ANN-MCIS计算栏，首先输入或导入参数数据，然后根据下述方法进行计算：
第一步：选择本栏“generate”选项，生成（2n+1）个样本点数据（n为随机变量个数），然后打开结构有限元模型，计算样本点结果（位移、应力等）。将结果输入到RSM table中“result”一栏。
第二步：选择本栏“calculate”选项，计算可靠指标并拟合功能函数。
第三步：选择本栏“interpolate”选项，插值准备下一次迭代。
计算结果保存在显式函数计算栏的“Iteration table”中。
