学习目标

1.了解动力总成悬置系统的组成与特点。

2.学习发动机的吊卸方法。

一、动力总成悬置系统

动力总成悬置系统用来支撑动力总成（发动机+变速器）的重量，抑制由于内部反作用力及外力造成的对动力装置的动态位移、防止来自发动机等处的起振力向车身传递，是一种缓冲系统。

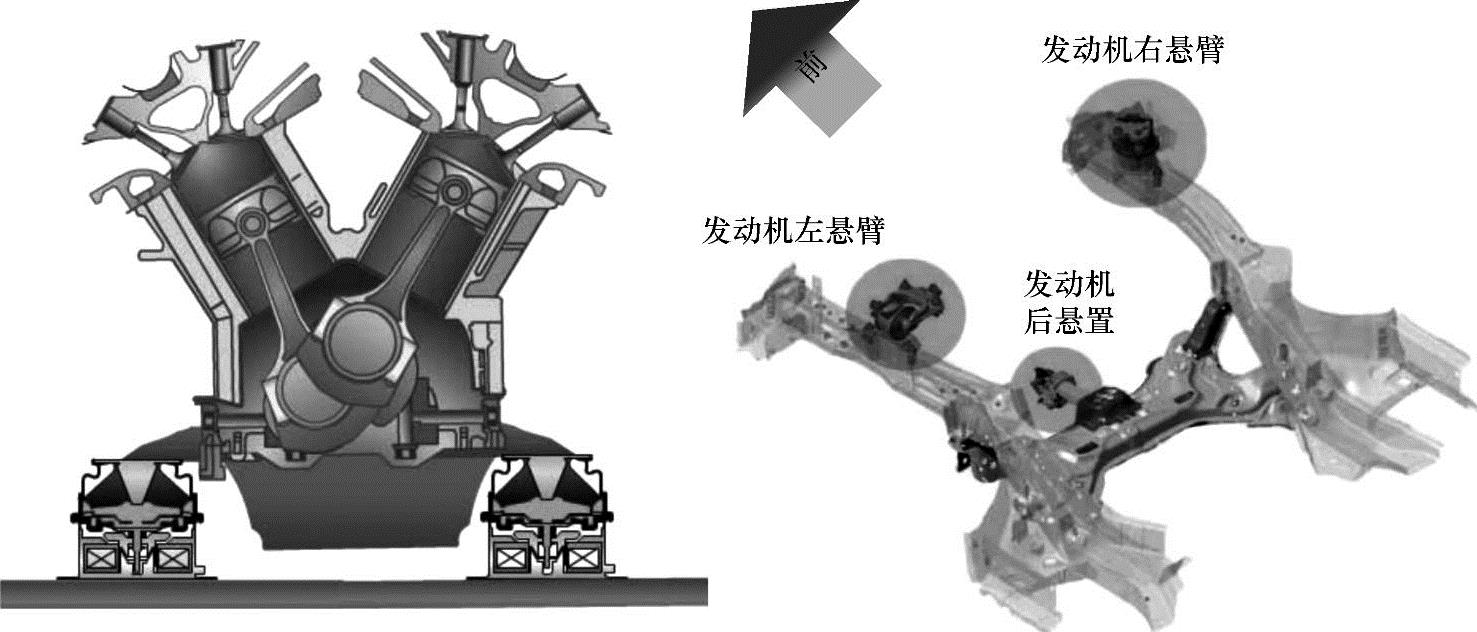

如图4-1所示，动力总成依靠三点悬置固定在车身和副车架上，左悬置、右悬置通常为压缩式橡胶悬置，固定在车身上。副车架上的后悬置采用了扭杆式发动机支座（摆动支撑），通过降低发动机曲轴旋转方向的振动，提高了舒适性。

图4-1 三点式发动机悬置系统

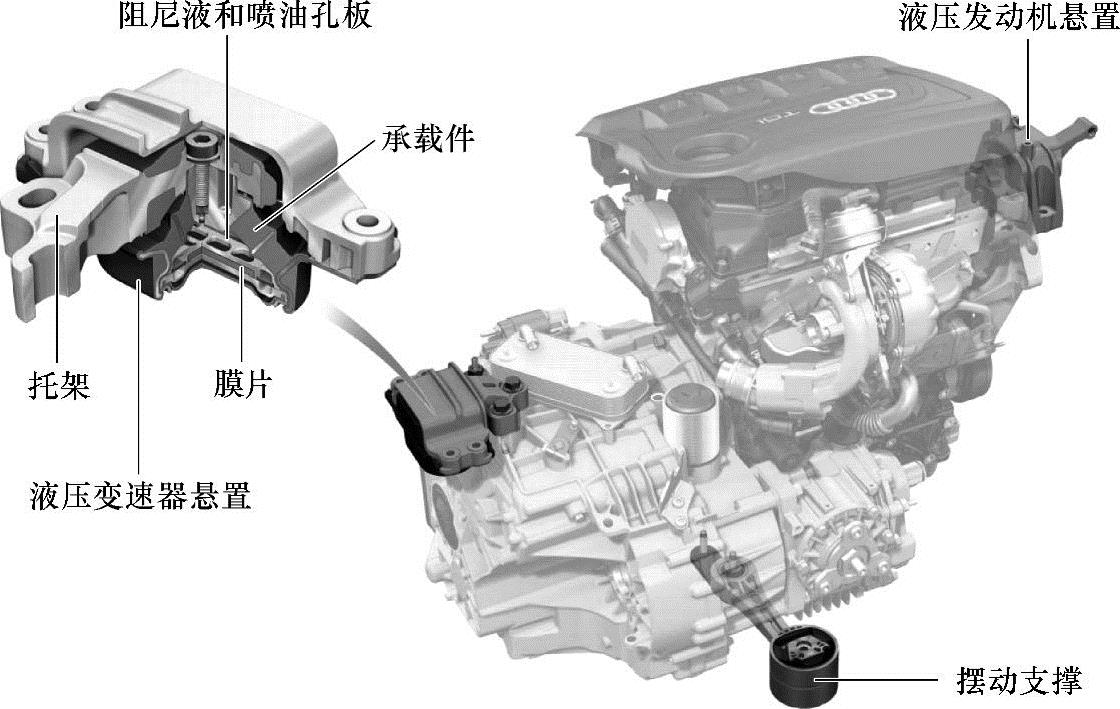

动力总成悬置对于车辆的噪声和振动抑制具有决定性影响。2013款奥迪Q32.0TFSI动力总成悬置系统如图4-2所示。奥迪Q3的底盘需要满足动态运行需求，因此使用了液压式动力总成悬置。

该横置发动机使用的是普通抗扭悬置，也称摆动（自动调心式）悬置。这种悬置将牵引功能和扭矩支撑功能分开。悬置内的液压减振机构大大降低了动力总成的低频运动，因此大大提高了车辆的舒适性。发动机产生的转矩由摆动支撑吸收，该摆动支撑是一个弹性支座，直接连在变速器上，并通过副车架与车身相连。

图4-2 奥迪Q3动力总成悬置系统

二、发动机的吊卸

发动机大修时，需要先断开发动机总成与汽车上各部件的联接关系（包括松开发动机悬置），再将其从发动机舱中吊卸下来。下面以广汽菲亚特菲翔为例，说明发动机动力总成的拆卸方法。

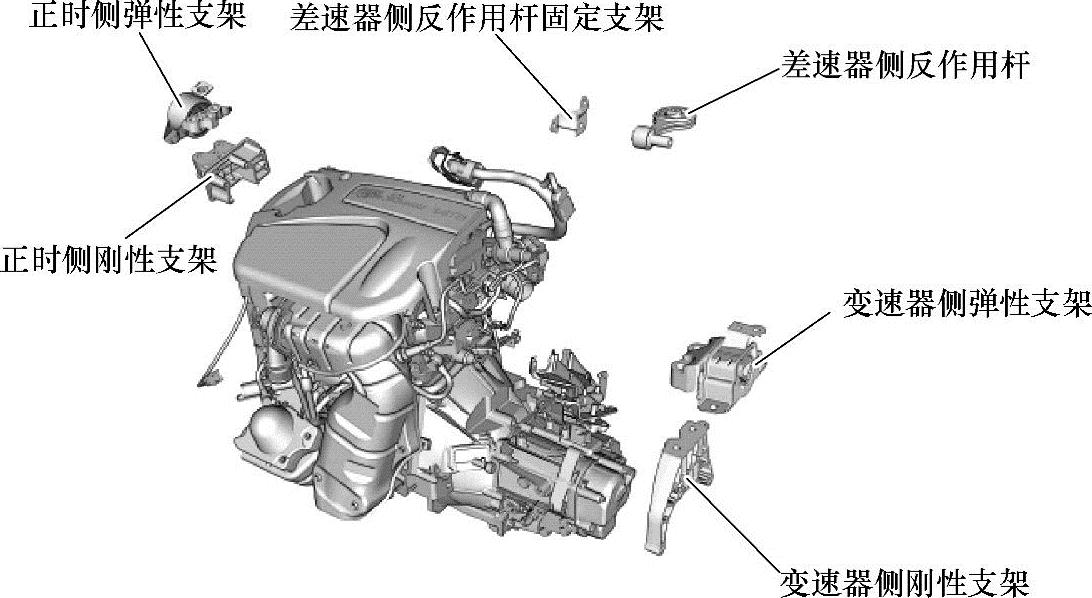

菲亚特菲翔1.4T手动变速器车的动力单元支架如图4-3所示。动力单元支架位于动力单元与车体之间，起到结构性联接作用。动力单元支架用于承受动力单元自重，以及由发动机转矩传递所产生的负荷。重心式支架包含如下部分：

①一个正时侧液压支架。

②一个变速器侧橡胶金属支架。

③一个差速器侧底部反作用杆。

支架沿着通过发动机重力中心的中轴线进行排列，以获取零点偏移下的反作用力。

该车动力单元的拆卸方法如下。

①将汽车开至升降机上。

②拆卸前轮。

③拆卸发动机底部护板和前部下方护板。

④排空手动变速器油。

⑤回收空调系统制冷剂。

⑥排尽发动机冷却液。

图4-3 菲翔1.4T手动变速器车的动力单元支架

⑦拆下蓄电池和蓄电池支架/托盘。

⑧拆下发动机冷却液罐。

⑨拆卸隔声罩。

⑩拆卸前保险杠。

（11）拆下左右前照灯。

（12）拆卸空气滤清器冷气进气口、进气软管。

（13）拆卸底部发动机组件。

（14）拆卸发动机罩盖锁和前端总成。

（15）拆卸发动机底部的左右固定支柱（负荷线）。

（16）断开带万向节的右驱动轴和中间轴。

（17）按如下方法拆下变速器底部反作用杆：

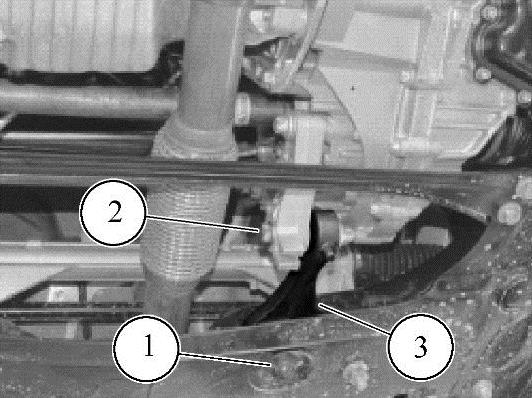

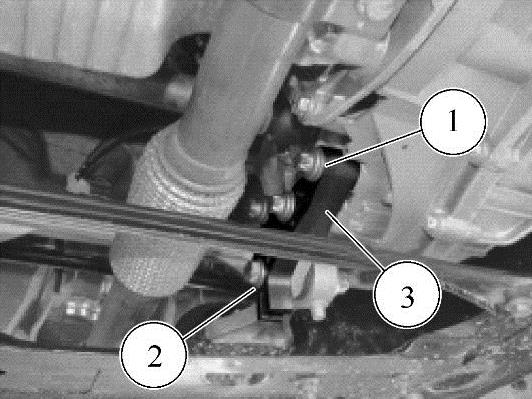

a.拧开固定底部反作用杆与悬架横梁的螺钉1，如图4-4所示。

b.拧开固定底部反作用杆与变速器支架的螺栓2。

c.拆卸底部反作用杆3。

（18）按如下方法拆下变速器底部反作用杆支架：

a.拧开固定底部反作用杆与变速器支架的螺栓1，如图4-5所示。

b.拧开固定底部反作用杆的变速器支架螺钉2。

c.拆卸反作用杆支架3。

图4-4 拆卸变速器底部反作用杆

图4-5 拆卸反作用杆支架

（19）断开涡轮增压系统的进排气管。

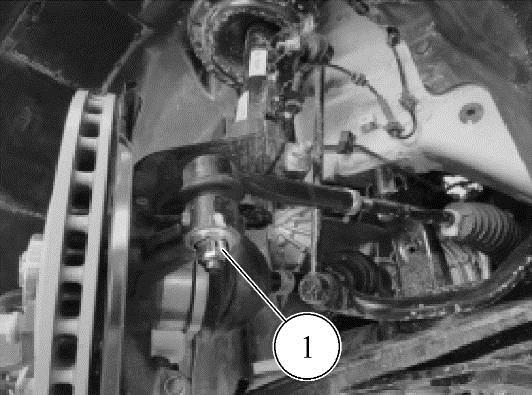

（20）拧松将转向拉杆固定到轮支柱上的螺母1，如图4-6所示。

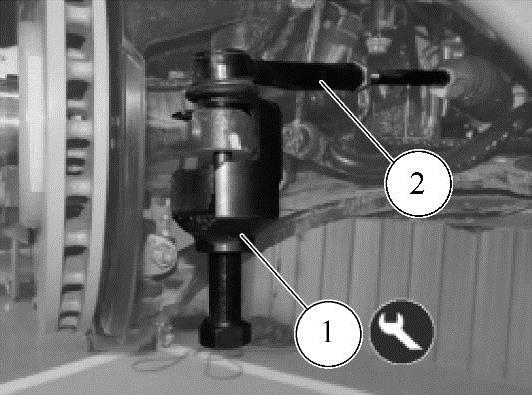

（21）使用提取器1，将转向拉杆2与车轮支柱断开，如图4-7所示。

图4-6 松开转向拉杆球头螺母

(https://www.chuimin.cn)

图4-7 断开转向拉杆

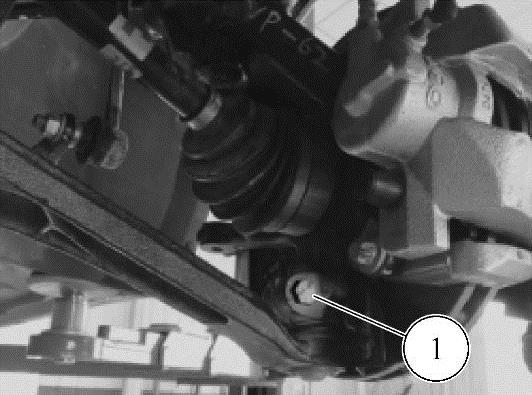

（22）拧松固定横臂式前悬架与车轮支柱的螺栓1，如图4-8所示。

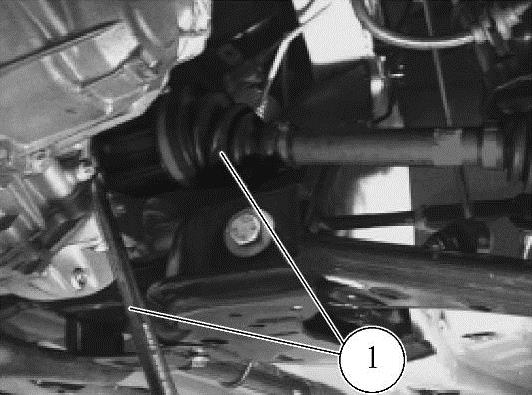

（23）使用适当工具，从差速器上拆除左驱动轴1，如图4-9所示。

图4-8 松开车轮支柱螺栓

图4-9 断开左驱动轴

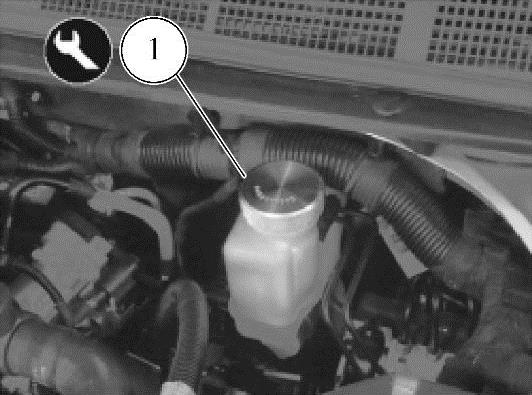

（24）拧松制动/离合器储液罐塞并安装工具1（顶盖），如图4-10所示。

（25）断开制动器伺服机构真空管1，如图4-11所示。

（26）打开夹子2，并从压力调节器侧断开回油管到油箱3的快速连接器，如图4-11所示。

图4-10 在储液罐上安装顶盖

图4-11 断开真空管和回油管

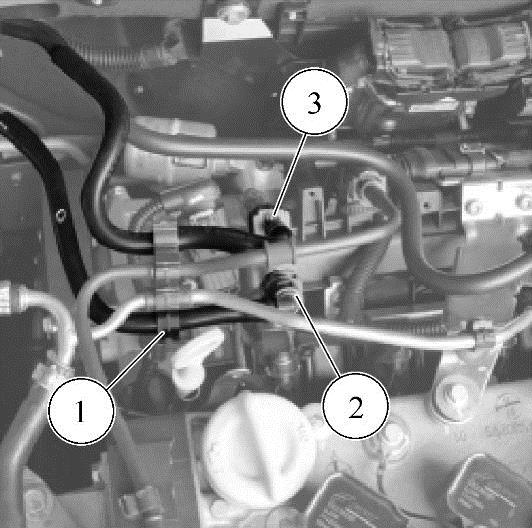

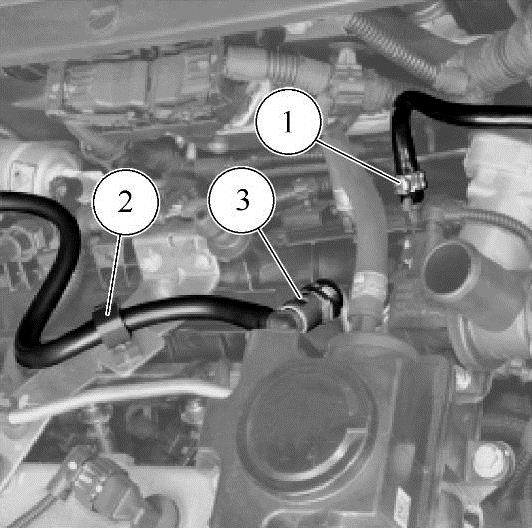

（27）打开夹子1，并从燃油歧管侧断开输油管2的快速连接器，如图4-12所示。

（28）断开燃油蒸气管快速连接器3（进气室侧）。

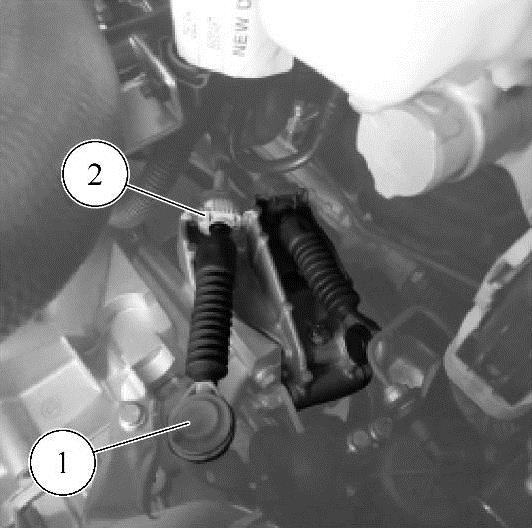

（29）断开换档/选档器电缆1，如图4-13所示。

（30）打开夹子2，并从反作用支架上松开选档器和换档电缆，如图4-13所示。

图4-12 断开输油管

图4-13 断开换档/选档器电缆

（31）断开冷却液供水管和回水管的快速连接器1（加热器侧），如图4-14所示。

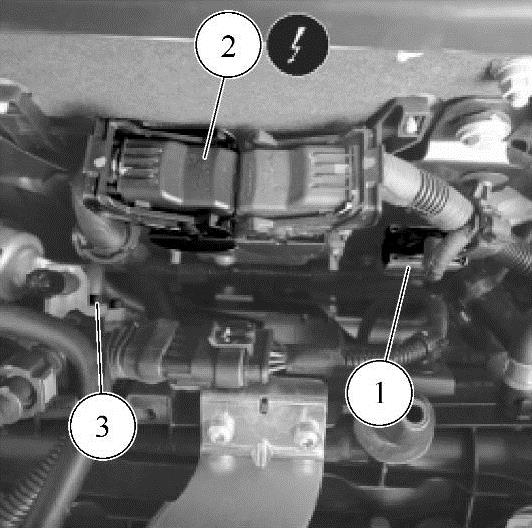

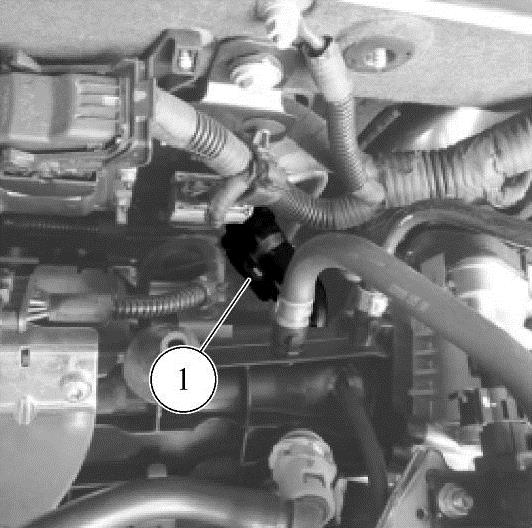

（32）断开倒车灯开关的插接器1，如图4-15所示。

（33）断开发动机控制单元的插接器2。

（34）拧松螺栓并断开压缩机管的连接器3。

图4-14 断开冷却液水管

图4-15 断开发动机控制单元

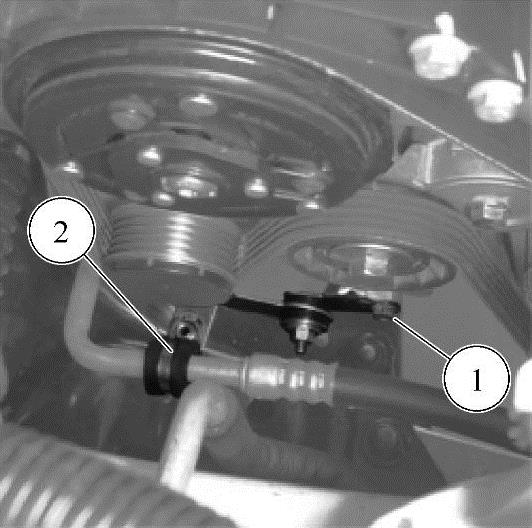

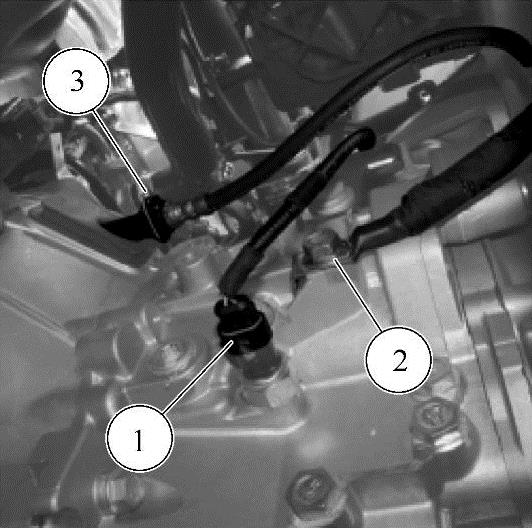

（35）拧松螺栓1，并在发电机侧将管从管支架2上拆除，如图4-16所示。

（36）断开倒车灯开关的插接器1，如图4-17所示。

图4-16 拆除管支架

图4-17 断开倒车灯开关的插接器

（37）拧松螺母2并断开蓄电池搭铁线。

（38）向后移动夹子3，并从离合器释放同轴执行器上断开软管。

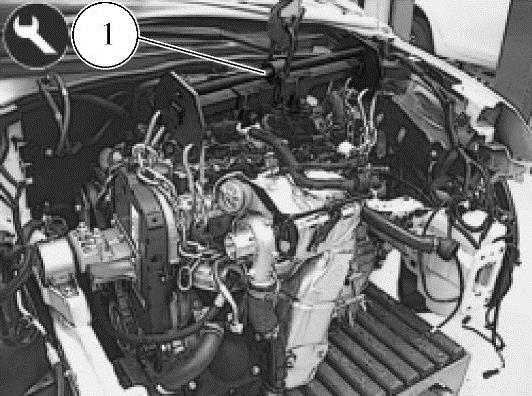

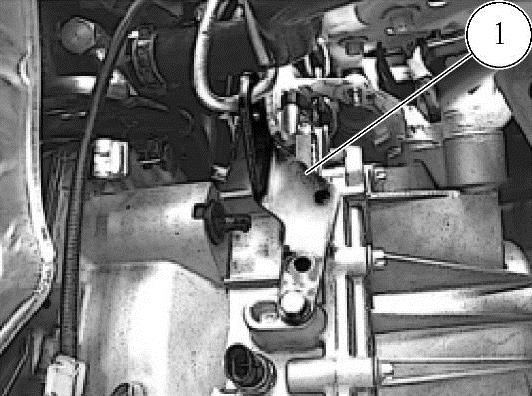

（39）安装动力装置提升支架1，如图4-18所示。

（40）在排气歧管侧安装一个适合的动力装置提升支架。

（41）使用液压启闭机和连接到安装支架上的工具支承动力装置，如图4-19所示。

图4-18 安装动力装置提升支架

图4-19 安装发动机吊具

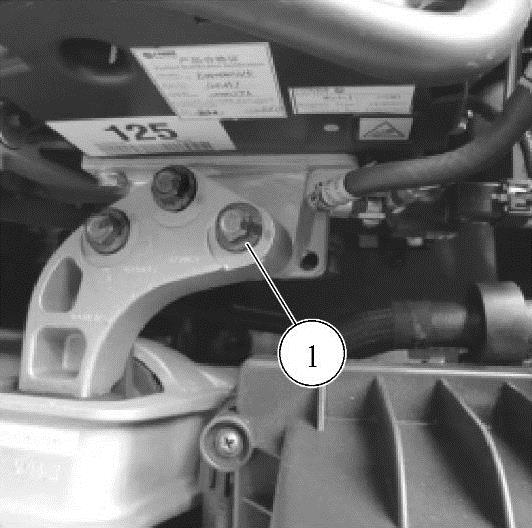

（42）拧松将活动支架2固定到变速器侧刚性动力装置支架的螺钉1，如图4-20所示。

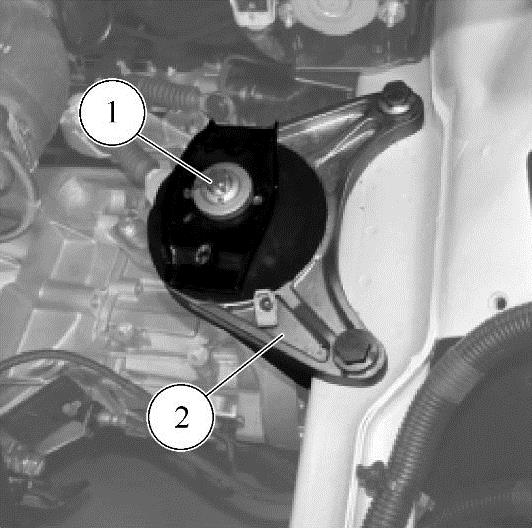

（43）拧松将活动支架固定到正时侧刚性动力装置支架的螺栓1，如图4-21所示。

图4-20 拆卸变速器侧支架

图4-21 拆卸正时侧支架

（44）从发动机舱中卸出发动机动力总成，并将其定位在平台上。

你学会了吗？

1.发动机悬置系统的作用是什么？动力总成是怎样安置在车辆上的？

2.发动机是怎样从发动机舱中吊卸出来的？
