学习目标

1.掌握更换前制动盘/片、后轮制动蹄片的作业流程。

2.学习更换半轴外球笼的作业流程。

3.学习更换前减振器的作业流程。

4.学习四轮定位的作业流程。

1.更换前制动盘/片作业流程

汽车前制动盘、制动片的使用寿命一般为4万～5万km，当制动摩擦片（制动衬片）的厚度小于2mm，或衬片摩擦材料脱落、断裂时，必须更换制动片。检查制动盘，如表面不平，有沟槽或磨损严重（磨损超过2mm）时也必须更换。捷达轿车更换前制动盘、制动片的作业流程如图3-14所示，作业时间约为60min。

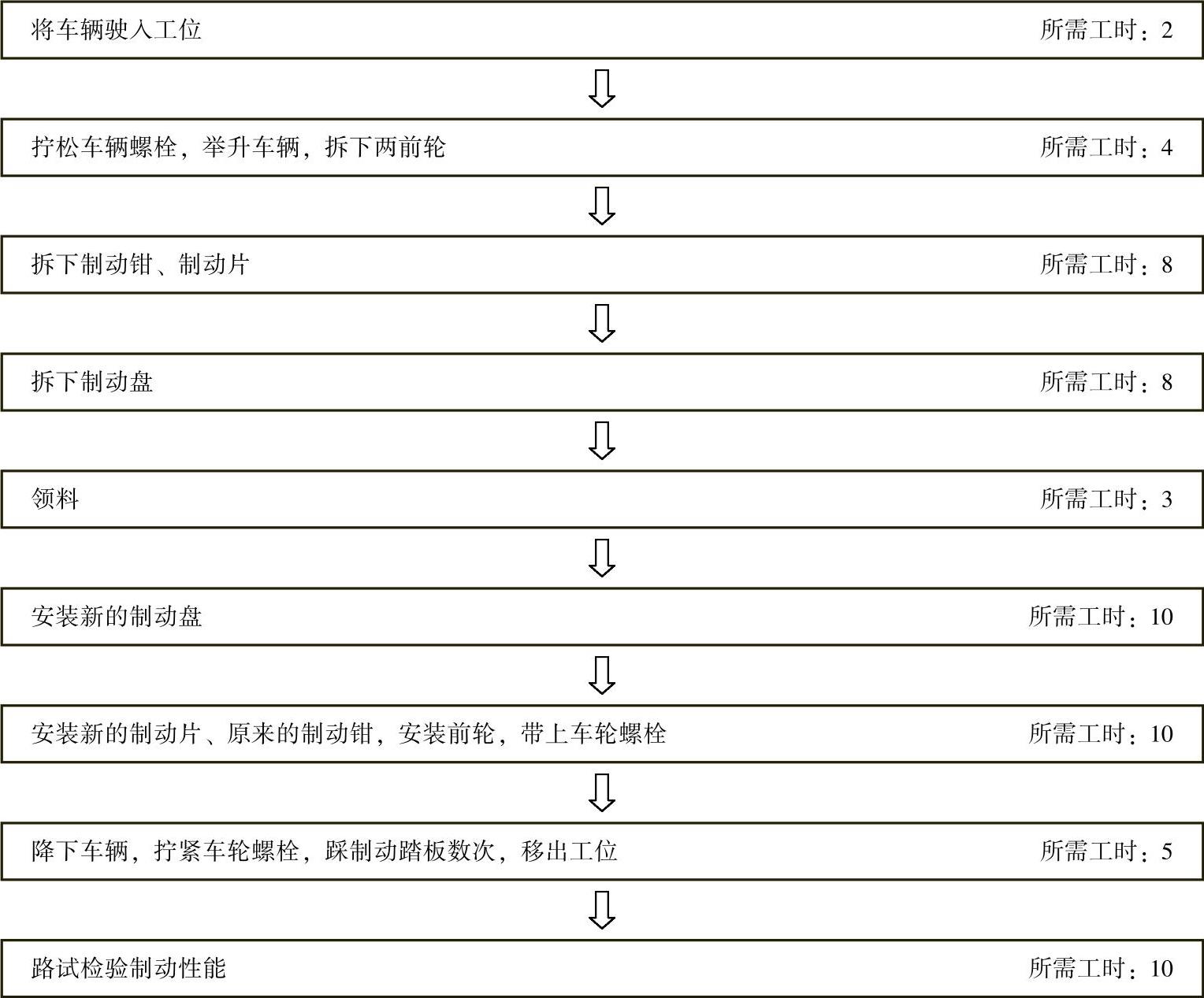

图3-14 更换前制动盘/片作业流程

2.更换后轮制动蹄片作业流程

后轮制动蹄片的使用寿命一般为6万～8万km，车辆进行二级保养时也会对其进行拆检，当摩擦片的厚度小于1.5mm时必须更换制动蹄片。作业流程如图3-15所示，作业时间约为80min。

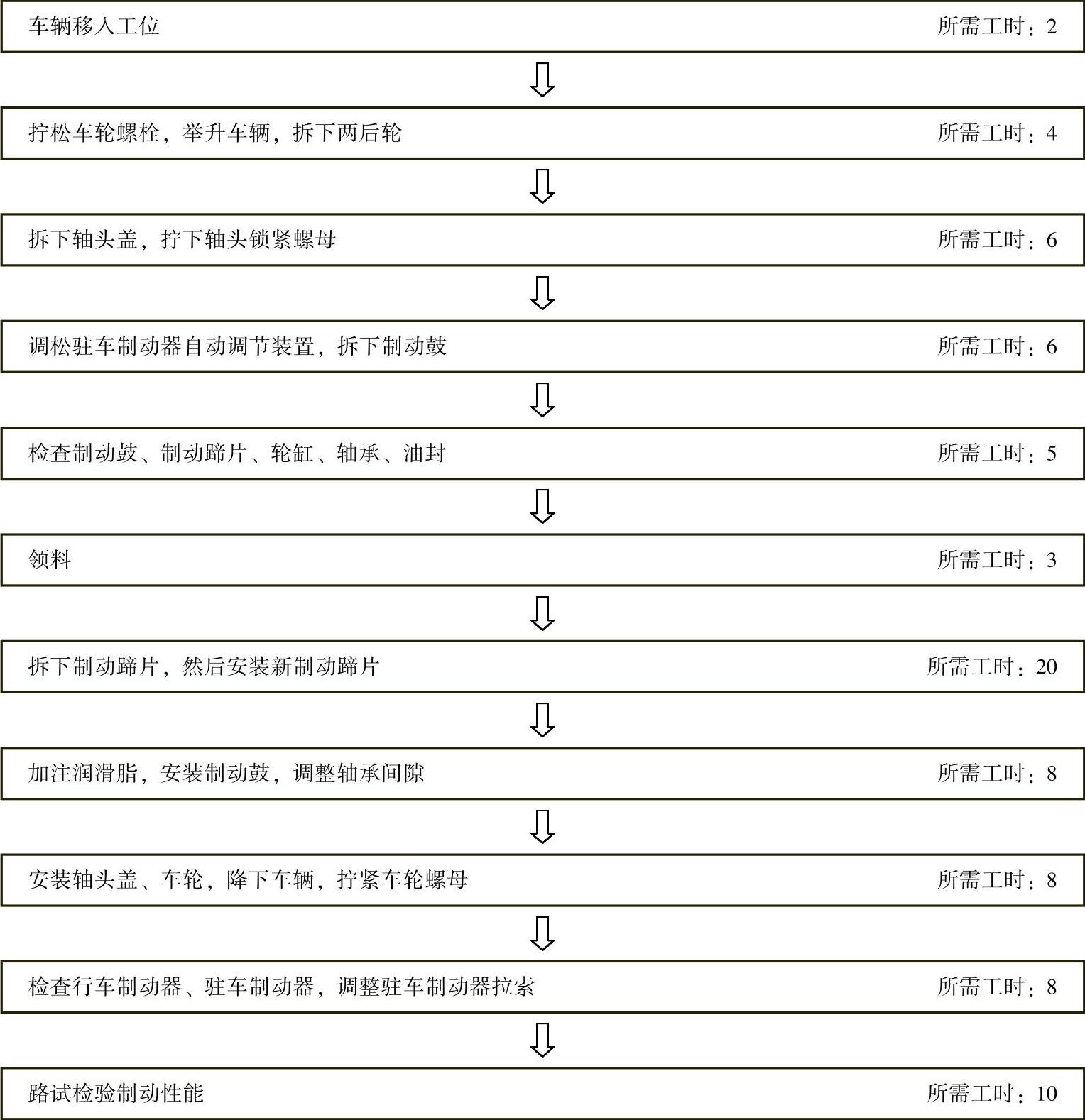

图3-15 更换后轮制动蹄片作业流程

3.更换半轴外球笼作业流程

当半轴外侧球笼万向节松旷异响，或因润滑脂泄漏造成万向节磨损时，应更换万向节。作业流程如图3-16所示，作业时间约为60min。

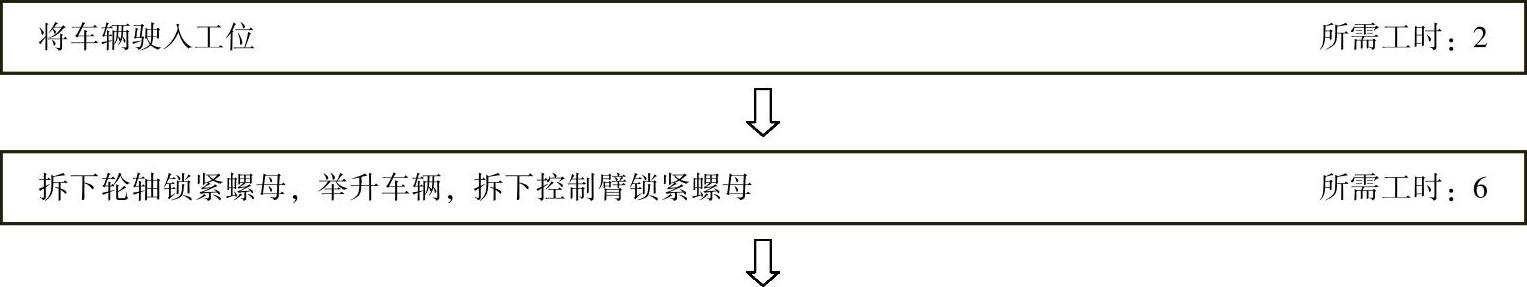

图3-16 更换万向节作业流程

(https://www.chuimin.cn)

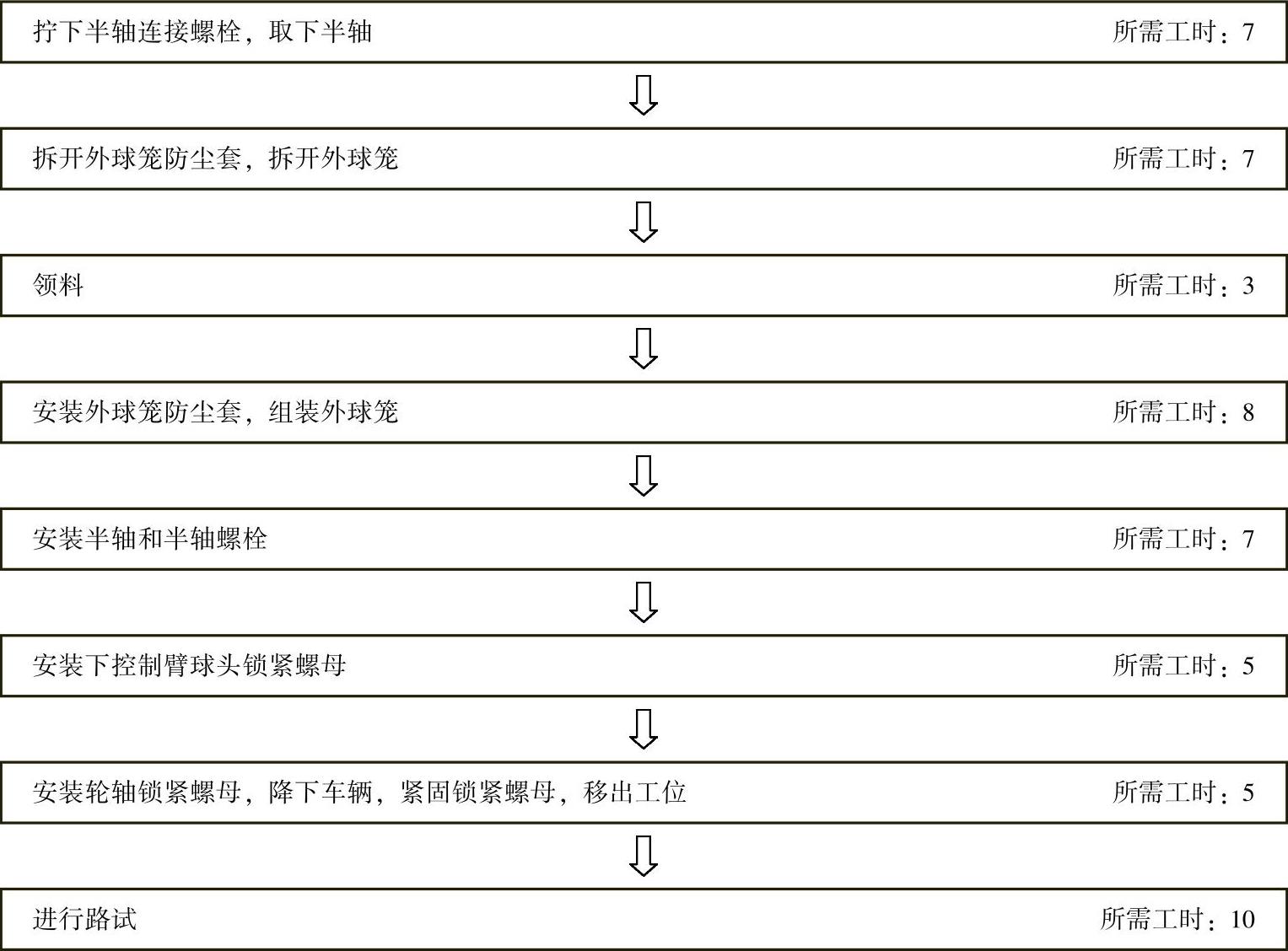

图3-16 更换万向节作业流程（续）

4.更换前减振器作业流程

当两个前减振器出现漏油现象时，应同时更换新的减振器。作业流程如图3-17所示，作业时间约为120min。

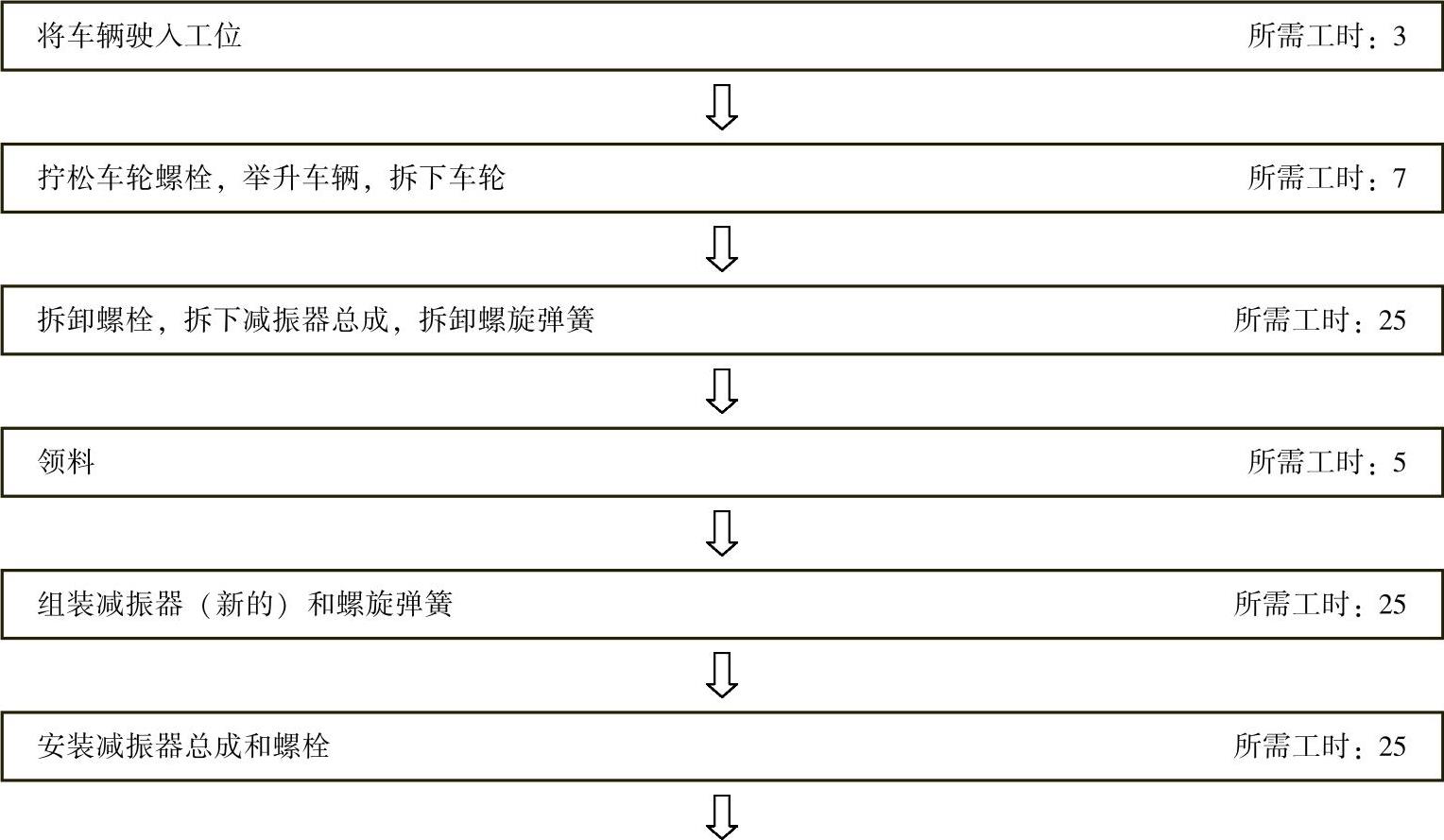

图3-17 更换前减振器作业流程

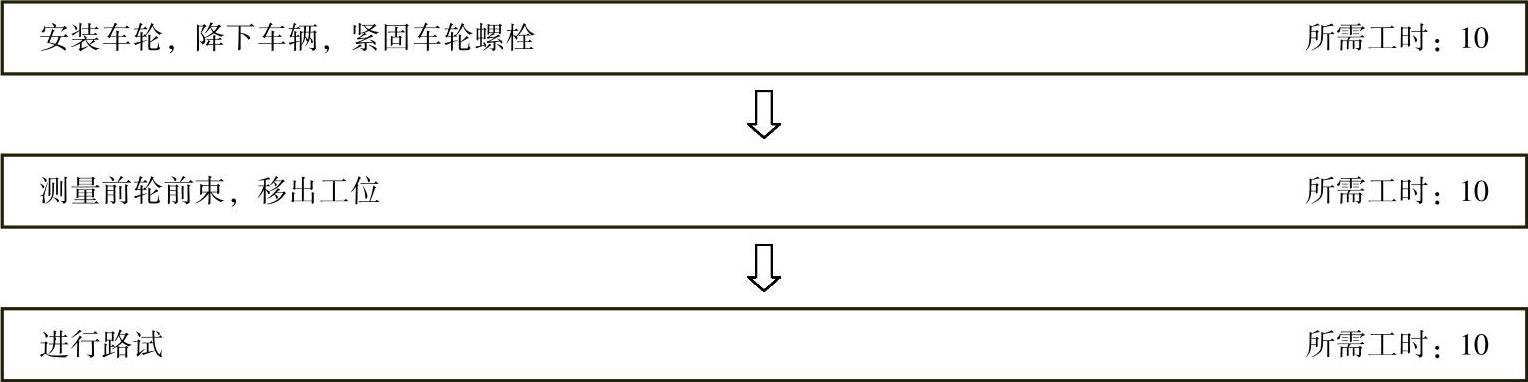

图3-17 更换前减振器作业流程（续）

5.四轮定位作业流程

当车辆出现行驶跑偏、行驶方向打摆（来回摆动）、转向盘难以回正、轮胎异常磨损时，应进行四轮定位，作业流程如图3-18所示，作业时间约为70min。

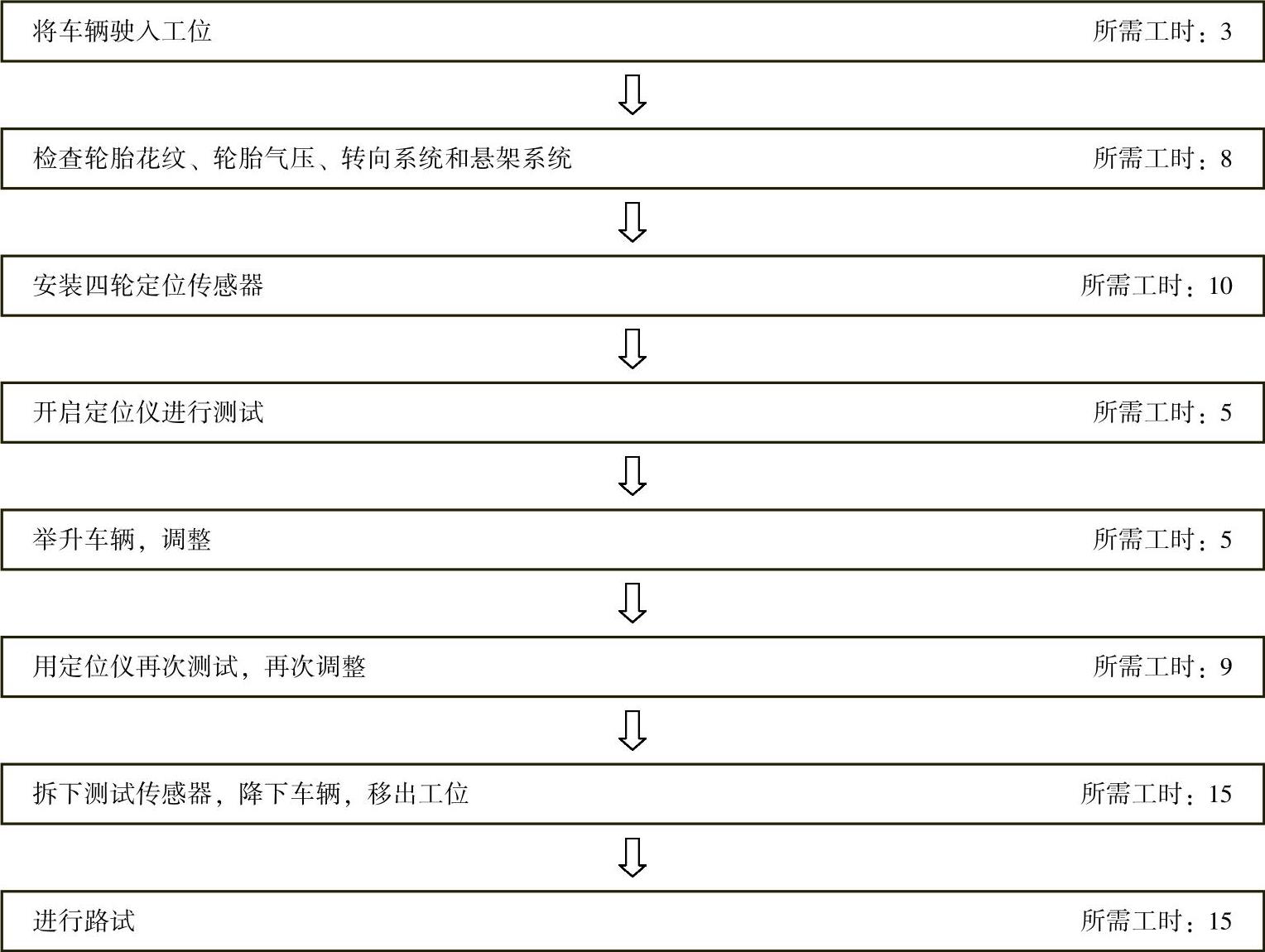

图3-18 四轮定位作业流程

你学会了吗？

1.更换前制动盘/片、后轮制动蹄片的作业流程是怎样的？

2.更换半轴外球笼的作业流程是怎样的？

3.更换前减振器的作业流程是怎样的？

4.四轮定位的作业流程是怎样的？
