快速去锈，留下清洁钢材

2023-08-22 理论教育版权反馈

【摘要】：喷砂除锈应对金属表面无遗漏地进行，并且，经过喷砂的表面，应达到一致的灰白色。若金属表面锈蚀较轻，可采用“三合一”溶液同时进行除油、除锈以及钝化处理。

1.钢材表面除锈方法的分类

（1）按除锈顺序分类

1）一次除锈。2）二次除锈。

（2）按工艺阶段分类

1）车间原料预处理。2）分段除锈。3）整体除锈。

（3）按除锈方式分类

1）喷射除锈。2）动力工具除锈。3）手工敲铲除锈。4）酸洗。

2.钢材表面的除锈方法

钢材表面的除锈方法主要有以下几种：

（1）人工除锈

金属结构表面的铁锈，通常可采用钢丝刷、钢丝布或粗砂布擦拭，直到露出金属本色后，再用棉纱擦净。

（2）喷砂除锈

在金属结构量很大的情况下，通常可选用喷砂除锈。喷砂除锈能够去掉铁锈、氧化皮以及旧有的油层等杂物。经过喷砂的金属结构，表面变得粗糙又很均匀，对增加油漆的附着力、保证漆层质量有很大的好处。

喷砂是指采用压缩空气把石英砂通过喷嘴，喷射在金属结构表面，靠砂子有力的撞击风管的表面，去掉铁锈、氧化皮等杂物。在工地上使用的喷砂工具较为简单，如图9-1所示。

由于喷砂所用的压缩空气不能含有水分和油脂，因此，在空气压缩机的出口处，应装设油水分离器。压缩空气的压力通常在0.35～0.4MPa。

喷砂所用的砂粒，应坚硬而有棱角，粒度要求为1.5～2.5mm，除经过筛除去泥土杂质外，还应经过干燥。

喷砂时，应顺气流方向；喷嘴与金属表面通常成70°～80°夹角；喷嘴与金属表面的距离通常在100～150mm。喷砂除锈应对金属表面无遗漏地进行，并且，经过喷砂的表面，应达到一致的灰白色。

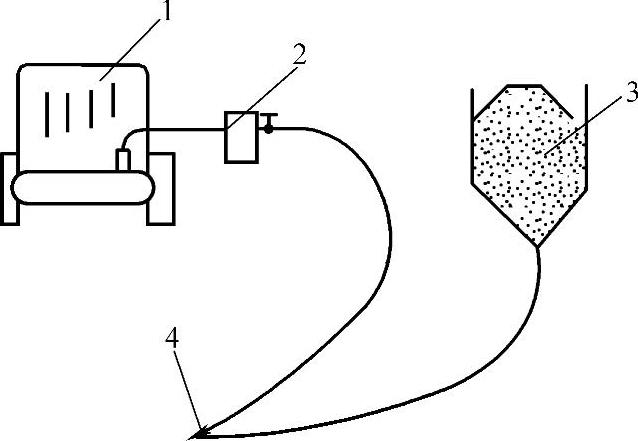

图9-1 喷砂流程示意图

1—压缩机 2—油水分离器 3—砂斗 4—喷枪

喷砂处理具有质量好、效率高以及操作简单的优点，然而，由于喷砂处理时会产生很大的灰尘，因此，在施工时应设置简易的通风装置，操作人员应戴防护面罩或风镜和口罩。

经过喷砂处理后的金属结构表面，可采用压缩空气进行清扫，然后再用汽油或甲苯等有机溶剂进行清洗。待金属结构干燥后，方可进行刷涂操作。

（3）化学除锈

化学除锈是指把金属构件浸入15%～20%的稀盐酸或稀硫酸溶液中浸泡10～20min，然后用清水冲洗干净。

若金属表面锈蚀较轻，可采用“三合一”溶液同时进行除油、除锈以及钝化处理。“三合一”溶液配方为：草酸150g，硫脲10g，平平加10g，水1000g。

经“三合一”溶液处理后的金属构件应采用热水洗涤2～3min，再经热风吹干后，立即进行喷涂。
