【摘要】：装配式单层工业厂房主要由柱、吊车梁、屋架、天窗和屋面板等主要构件组成。

装配式单层工业厂房主要由柱、吊车梁、屋架、天窗和屋面板等主要构件组成。在吊装每个构件时，有绑扎、起吊、就位、临时固定、校正和最后固定等几道操作工序。

下面主要介绍柱子、吊车梁及起重机轨道等构件的安装和校正工作。

1.厂房柱子安装测量

（1）柱子安装的精度要求

1）柱脚中心线应对准柱列轴线，偏差应不超过±5mm。

2）牛腿面的高程与设计高程应一致，误差应不超过±5mm（柱高小于或等于5m）或±8mm（柱高小于或等于8m）。

3）柱子全高竖向允许偏差应不超过1/1000柱高，最大应不超过±20mm。

（2）柱子吊装前的准备工作。柱子吊装前，应根据轴线控制桩，将定位轴线投测到杯形基础顶面上，并用红色调合漆画上“▼”标明，如图11-34所示；在杯口内壁测出一条高程线，从该高程线起向下量取10cm即为杯底设计高程。

在柱子的三个侧面弹出中心线；根据牛腿面设计标高，用钢尺量出柱下平线的标高线，如图11-35所示。

（3）柱长检查与杯底抄平。柱底到牛腿面的设计长度L（如图11-35所示）应等于牛腿面的高程H₂减去杯底高程H₁，也即

L=H₂-H₁

但是，牛腿柱在预制过程中，由于受模板制作误差和变形的影响，不可能使柱子的实际尺寸与设计尺寸一致，为了解决这个问题，通常在浇筑杯形基础时，使杯内底部标高低于其设计标高2～5cm，用钢尺从牛腿顶面沿柱边量到柱底，根据各柱子的实际长度，用1∶2水泥砂浆找平杯底，使牛腿面的标高符合设计高程。

（4）柱子的竖直校正。将柱子吊入杯口后，首先应使柱身基本竖直，再令其侧面所弹的中心线与基础轴线重合，用木楔初步固定后，即可进行竖直校正。将两台经纬仪分别安置在柱基纵、横轴线附近，离柱子的距离约为柱子高的1.5倍。瞄准柱子中心线的底部，固定照准部，望远镜仰俯柱子中心线顶部。如重合，则柱子在这个方向上已经竖直；如不重合，应调整，直到柱子两侧面的中心线都竖直为止。由于在纵轴方向上，柱距很小，可以将经纬仪安置在纵轴的一侧，这样，安置一次仪器，可以校正数根柱子，如图11-36所示。

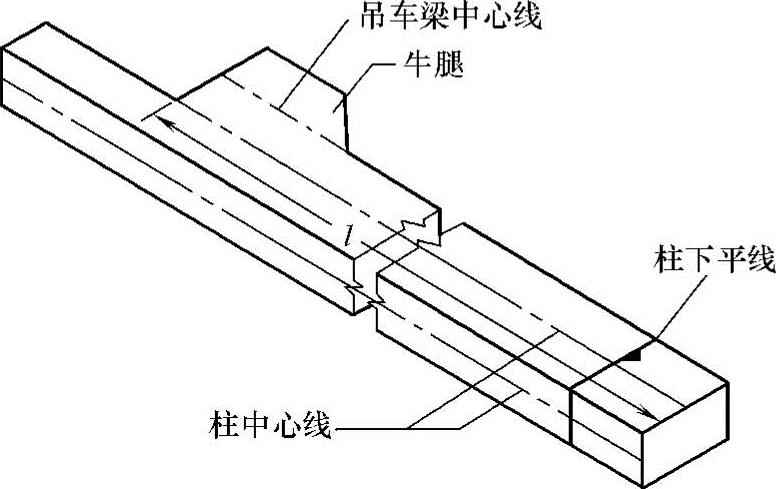

图11-35 在预制的厂房柱子上弹线

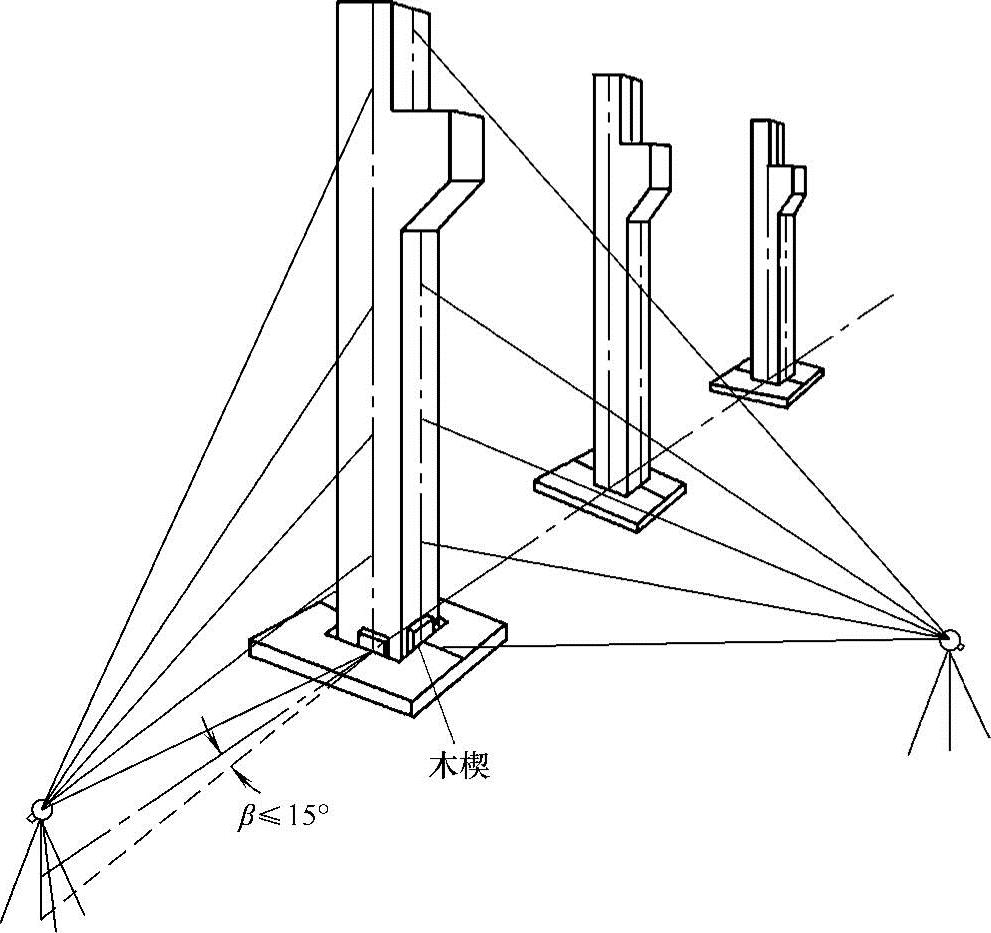

图11-36 校正柱子竖直

校正柱子时，应注意下列事项：

1）严格检验校正用的经纬仪。因为校正柱子时，往往只能用盘左或盘右观测，仪器误差较大。操作时，应注意使照准部管水准气泡严格居中。

2）在两个方向上校正好柱子的垂直度后，应复查平面位置，检查柱子下部的中线是否对准基础轴线。

3）当校正变截面柱子时，经纬仪应安置在轴线上校正，否则容易产生差错。

4）在烈日下校正柱子时，柱子受强太阳光照射后容易向阴面弯曲，使柱顶有一个水平位移。因此，应选在早晨或阴天时校正。

5）当安置一次仪器校正几根柱子时，仪器偏离轴线的角度β最好不要超过15°。(https://www.chuimin.cn)

2.吊车梁的安装测量

如图11-37所示，吊车梁吊装前，应先在其顶面和两个端面弹出中心线。安装步骤如下：

（1）如图11-38a所示，利用厂房中心线A₁A₁，根据设计轨道距离在地面上测设出起重机轨道中心线A′A′和B′B′。

（2）将经纬仪安置在轨道中线的一个端点A′上，瞄准另一个端点A′，仰起望远镜，将起重机轨道中心线投测到每根柱子的牛腿面上并弹出墨线。

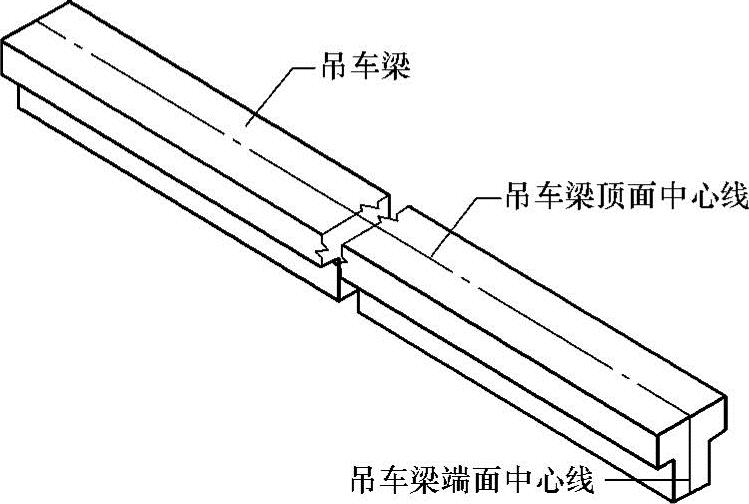

图11-37 在吊车梁顶面和端面弹线

（3）根据牛腿面上的中心线和吊车梁端面上的中心线，将吊车梁安装在牛腿面上。

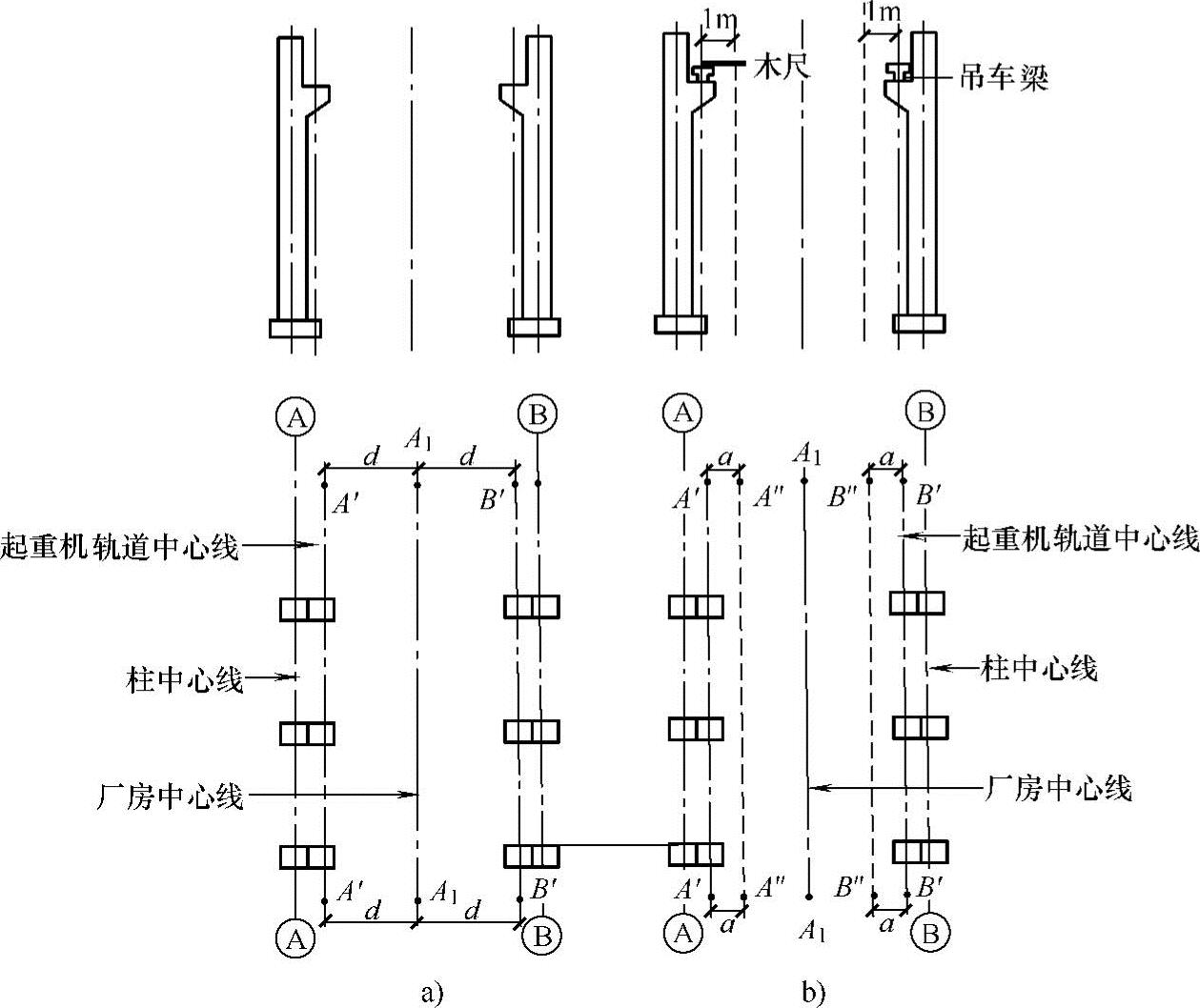

图11-38 吊车梁和起重机轨道的安装

（4）检查吊车梁顶面的高程。在地面安置水准仪，在柱子侧面测设+50cm的标高线（相对于厂房±0.000m）；用钢尺沿柱子侧面量出该标高线至吊车梁顶面的高度h，如果h+0.5m不等于吊车梁顶面的设计高程，则需要在吊车梁下加减钢板进行调整，直至符合要求为止。

3.起重机轨道的安装测量

（1）吊车梁顶面中心线间距检查。一般使用平行线法检查，如图11-38b所示，在地面上分别从两条起重机轨道中心线量出距离a=1m，得到两条平行线A″A″和B″B″；将经纬仪安置在平行线一端的A″点上，瞄准另一端点A″，固定照准部，仰起望远镜投测；另一人在吊车梁上左右移动水平放置的木尺，当视线对准1m分划时，尺的零点应与吊车梁顶面的中线重合。如不重合，应予以修正。可用撬杆移动吊车梁，直至使吊车梁中线至A″A″（或B″B″）的间距等于1m为止。

（2）起重机轨道的检查。将起重机轨道吊装到吊车梁上安装后，要进行两项检查；将水准仪安置在吊车梁上，水准尺直接立在轨道顶面上，每隔3m测一点高程，与设计高程比较，误差应不超过±3m；用钢尺丈量两起重机轨道间的跨距，与设计跨距比较，误差应不超过±5mm。

4.屋架安装测量

（1）屋架安装前的准备工作。屋架吊装前，用经纬仪或其他方法在柱顶测设出屋架定位轴线。在屋架两端弹出屋架中心线，以便进行定位。

（2）屋架的安装测量。屋架吊装就位时，应使屋架的中心线与柱顶面上的定位轴线对准，容许误差为5mm。屋架的垂直度可用垂球或经纬仪进行检查，用经纬仪检校方法如下。

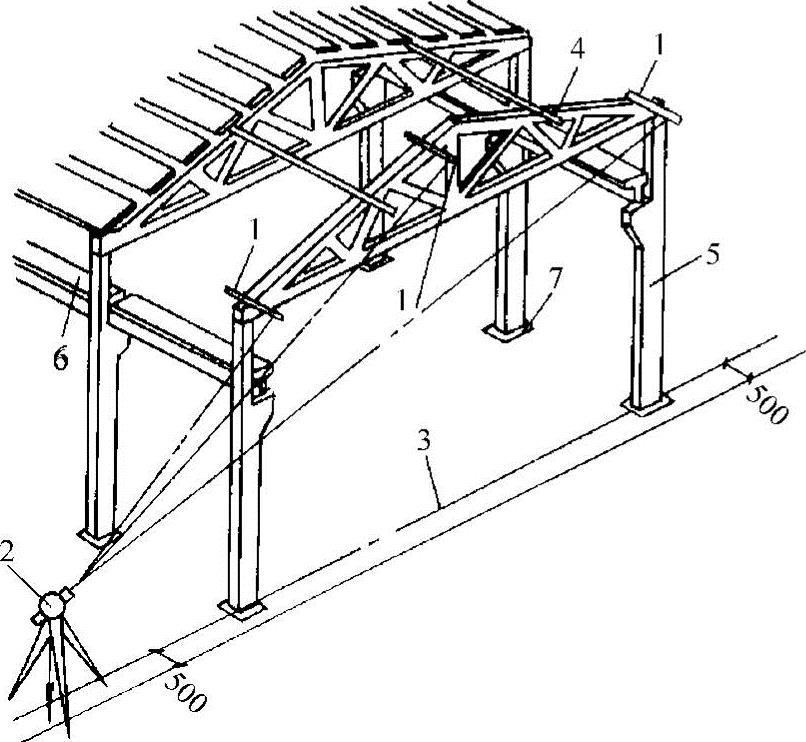

1）如图11-39所示，在屋架上安装三把卡尺，一把卡尺安装在屋架上弦中点附近，另外两把分别安装在屋架的两端。自屋架几何中心沿卡尺向外量出一定距离，一般为500mm，作出标志。
