1.桥梁控制测量

（1）桥梁施工项目应建立桥梁施工专用控制网。对于跨越宽度较小的桥梁，也可利用勘测阶段所布设的等级控制点，但必须经过复测，并满足桥梁控制网的等级和精度要求。

（2）桥梁施工控制网等级的选择，应根据桥梁的结构和设计要求合理确定，并符合表3-10的规定。

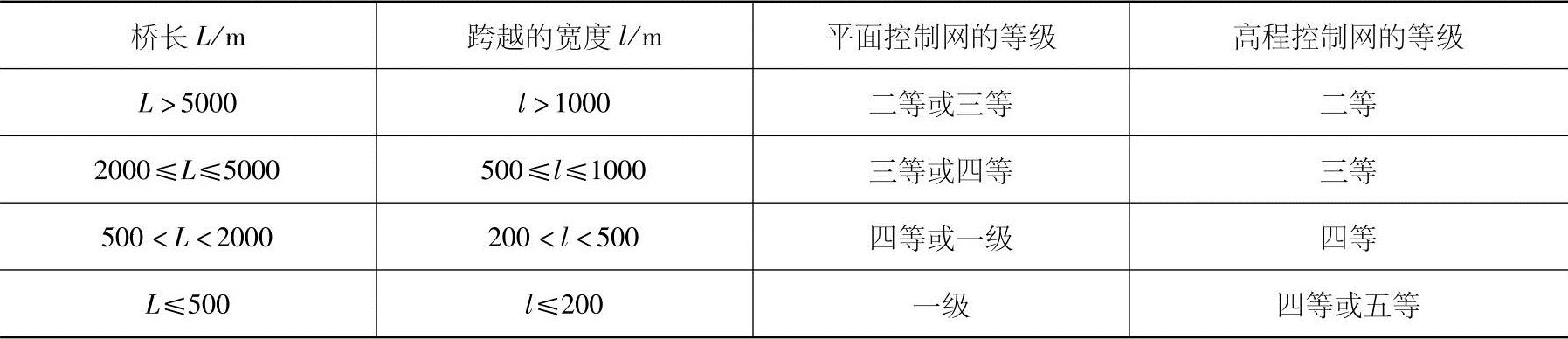

表3-10 桥梁施工控制网等级的选择

注：1.L为桥的总长。

2.l为跨越的宽度，指桥梁所跨越的江、河、峡谷的宽度。

（3）桥梁施工平面控制网的建立，应符合下列规定：

1）桥梁施工平面控制网，宜布设成自由网，并根据线路测量控制点定位。

2）控制网可采用GPS网、三角形网和导线网等形式。

3）控制网的边长，宜为主桥轴线长度的0.5～1.5倍。

4）当控制网跨越江河时，每岸不少于3点，其中轴线上每岸宜布设2点。

5）施工平面控制测量的其他技术要求，应符合本规范的有关规定。

（4）桥梁施工高程控制网的建立，应符合下列规定：

1）两岸的水准测量路线，应组成一个统一的水准网。

2）每岸水准点不应少于3个。

3）跨越江河时，根据需要，可进行跨河水准测量。

4）施工高程控制测量的其他技术要求，应符合本规范的有关规定。

（5）桥梁控制网在使用过程中应定期检测，检测精度与首次测量精度相同。

2.桥梁施工放样

（1）桥梁施工放样前，应熟悉施工设计图样，并根据桥梁设计和施工的特点，确定放样方法。平面位置放样宜采用极坐标法、多点交会法等，高程放样宜采用水准测量方法。

（2）桥梁基础施工测量的偏差，不应超过表3-11的规定。

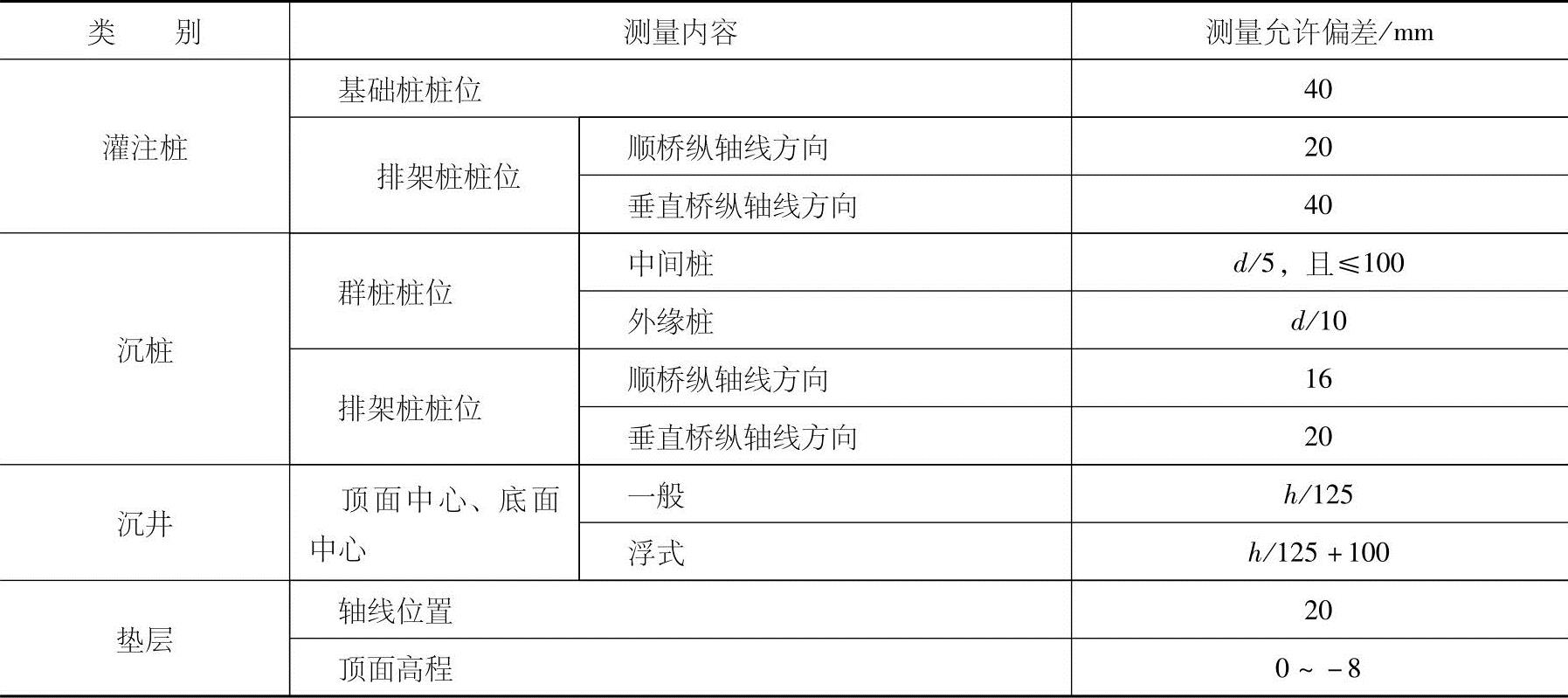

表3-11 桥梁基础施工测量的允许偏差

注：1.d为桩径（mm）。

2.h为沉井高度（mm）。

（3）桥梁下部构造施工测量的偏差，不应超过表3-12的规定。

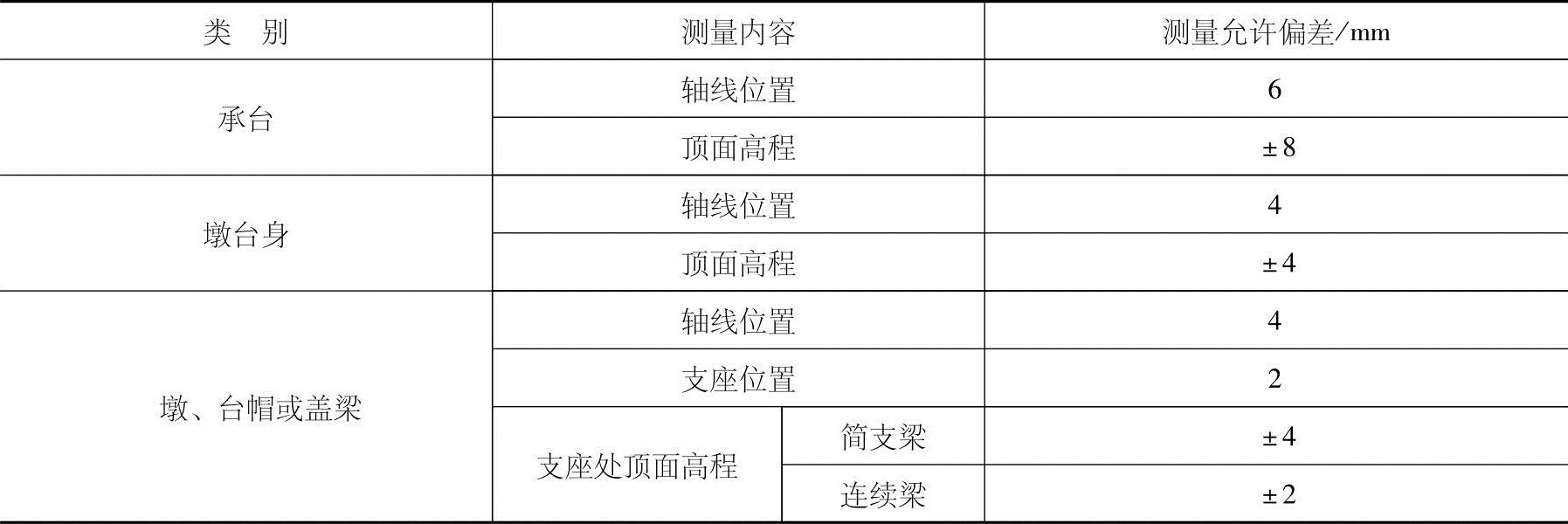

表3-12 桥梁下部构造施工测量的允许偏差

（4）桥梁上部构造施工测量的偏差，不应超过表3-13的规定。

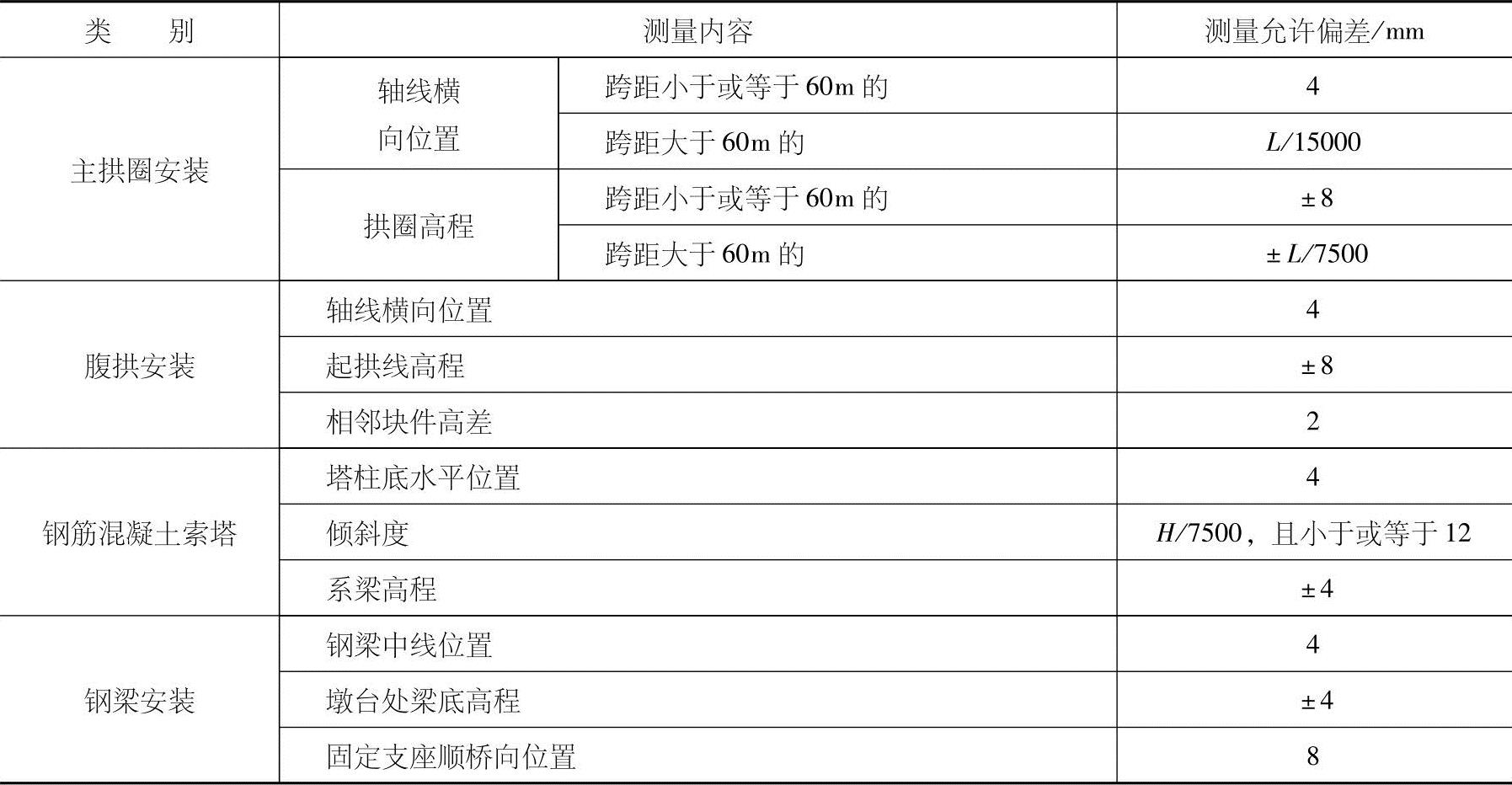

表3-13 桥梁上部构造施工测量的允许偏差

（续）

注：1.L为跨径（mm）。

2.H为索塔高度（mm）。
