防止喘振的方法-增设旁通管道及提高转速、增速节流法

【摘要】:如果在风机的排气管道上增设一个旁通管道,让通风机始终在大风量下在稳定工作区运行,让所需要的风量通过主管道送往工作场所,而把多余的风量经过旁通管道排放掉,这样就可防止通风机在喘振区运行。这是最简单的防喘振方法,但最不经济。图6-10 用放空法防止喘振原理图6-11 提高风机的转速避免喘振如上所述,当管网特性曲线是一条通过O点的二次抛物线时,单纯提高通风机转速无法避免喘振。图6-12 用增速节流法防止喘振

(1)放空法 如果用户需要的风量小于或等于通风机喘振点的风量,这样通风机就会在喘振区运行,这是不允许的。如果在风机的排气管道上增设一个旁通管道,让通风机始终在大风量下在稳定工作区运行,让所需要的风量通过主管道送往工作场所,而把多余的风量经过旁通管道排放掉,这样就可防止通风机在喘振区运行。这是最简单的防喘振方法,但最不经济。在旁通管道上一般装有控制阀(放空阀),控制排放风量和主管道上的送风量。对于贵重气体或有害气体,不宜放空时,可将旁通管与通风机的进风口连接,让这部分多余的风量流回通风机的进口,使其在通风机内部循环。

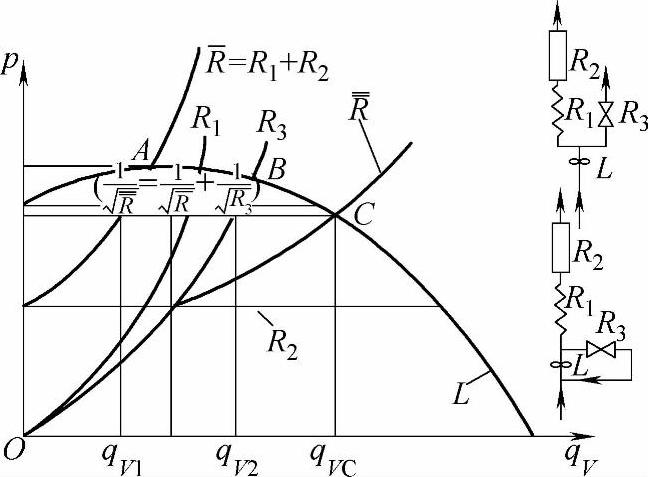

图6-10示出用放空法防止喘振原理。这是一台通风机后接一个主管网和并联一个旁通管网的情况。主管网为由一段阻力特性为R1的管道和一个恒定阻力R2(如一个恒压液槽)串联组成,旁通管网的阻力特性为R3。主管网的合成阻力特性曲线为978-7-111-46543-0-Chapter06-39.jpg=R1+R2;主管网与旁通管网的合成阻力特性曲线为978-7-111-46543-0-Chapter06-40.jpg。当主管网单独投入工作时,通风机在A点运行(假定这点接近喘振点);当旁通管网单独投入工作时,通风机在B点运行;主管网与旁通管网同时投入工作后,通风机在C点运行,这一点在通风机的稳定工作区,通风机可以安全稳定地工作。这时通风机输出的风量为qVC,通过主管网的风量仅为qV1,而多余的风量qV2则经过旁通管放空了。

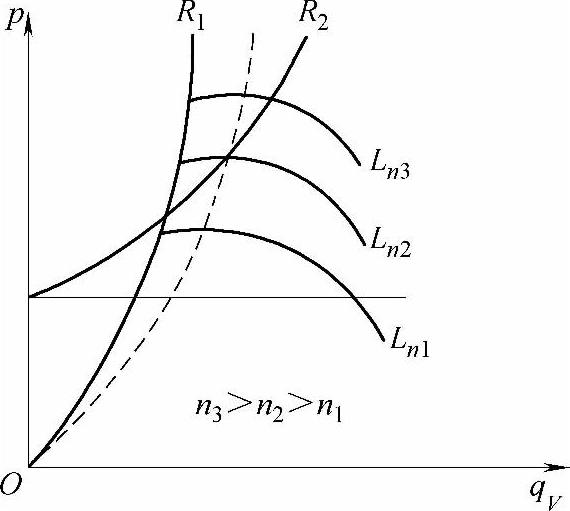

(2)增速节流法 提高通风机转速以后,其压力特性曲线的变化见图6-11。这组特性曲线的峰值都在一条通过O点的二次抛物线上。如果管网特性曲线R1也是一条通过O点的二次抛物线,则原先就在非稳定区工作的,提高转速后它仍在非稳定区工作。但是如果管网特性曲线R2是一条不通过O点的广义管网特性曲线(即在管网中存在有恒定静阻力的部分),这时从图中可以看出,在管网特性曲线不变的情况下,转速为n1时通风机在喘振点附近工作,转速提高到n3时通风机就可进入到稳定区工作了,只是这时通过管网的风量要比原先的大许多。


图6-10 用放空法防止喘振原理


图6-11 提高风机的转速避免喘振

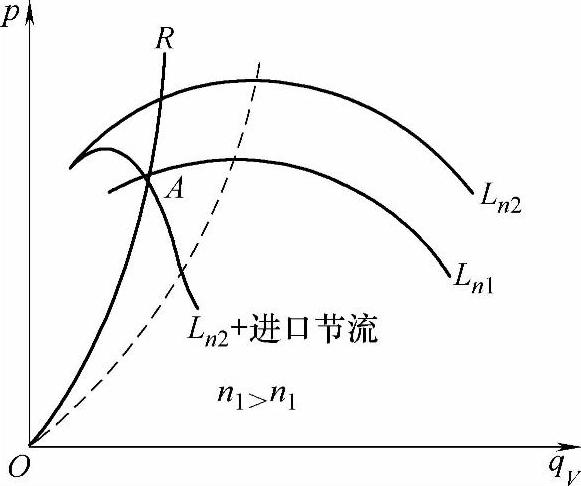

如上所述,当管网特性曲线是一条通过O点的二次抛物线时,单纯提高通风机转速无法避免喘振。但是如图6-12所示,提高通风机转速以后再加以进口节流措施,就可避免喘振了,而且还能保证通过管网的风量和风压保持不变。例如图中的A点,当通风机转速为n1时,它在通风机特性曲线的喘振附近;当通风机转速提高到n2再加以进口节流以后,它就在该节流后通风机特性曲线的稳定工作区了。


图6-12 用增速节流法防止喘振
