1.IPTV机顶盒的功能

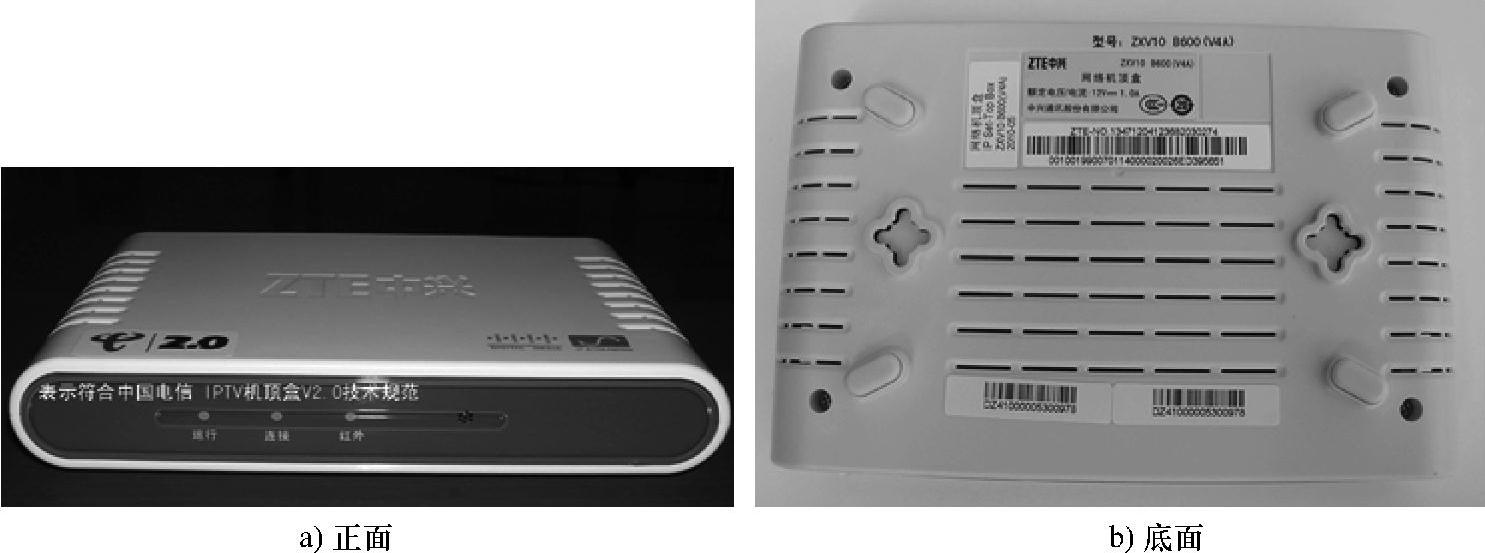

IPTV机顶盒如图5-29所示，它是一种将电视技术和网络通信技术融合在一起的用户终端设备，它以IP网络为传送通道，充当电视机和宽带网络之间的接口，除了对数字电视信号进行解码并呈现其内容外，IPTV机顶盒还可以提供包括视频点播（VOD）、电子节目指南（EPG）、数字权限管理（DRM）等多种交互式视音频服务。从用户使用的角度，IPTV机顶盒的基本功能就是通过IP网络接收数字电视节目，同时具备广播、点播和时移电视等交互式多媒体应用功能。

图5-29 ZXV10-B60V型IPTV机顶盒

2.IPTV机顶盒安装前的准备工作

1）在安装IPTV机顶盒前，首先要确认用户上网的带宽。可通过专用仪器测试宽带上网用户的带宽是否达到3Mbit/s以上，推荐带宽为4Mbit/s。

2）如果用户还没有宽带上网的接口，则根据用户需求选取布线方案，完成室内布线。

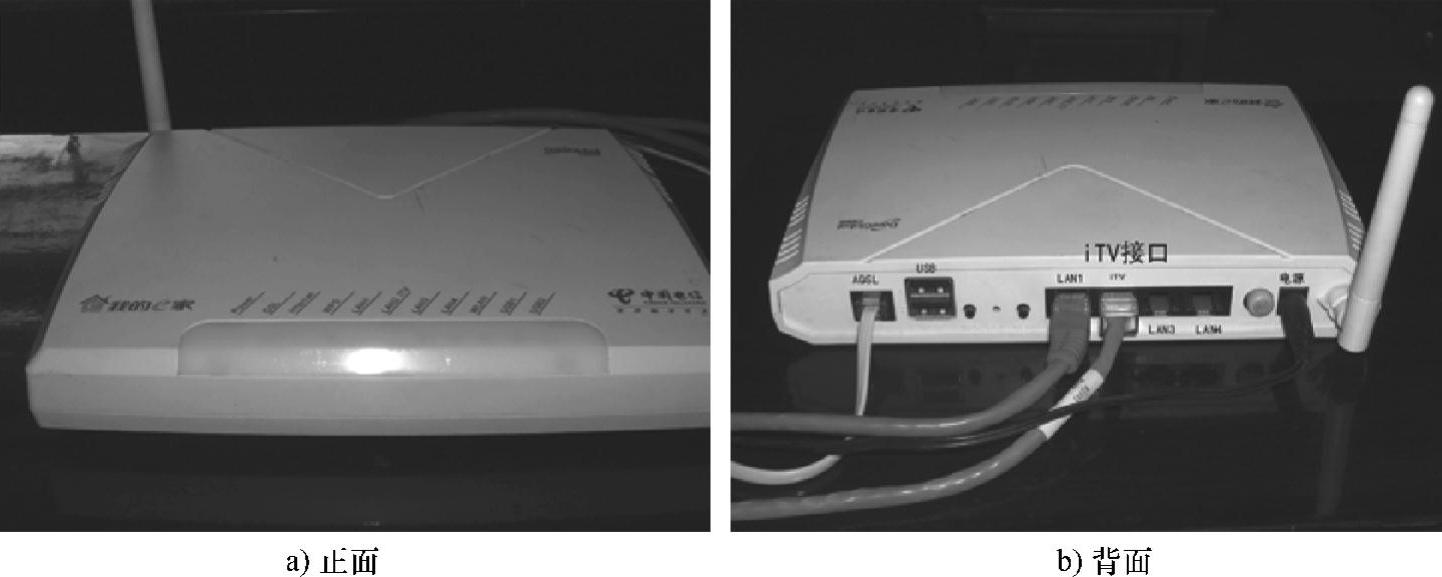

3）更换ADSL用户的单口Modem，安装带有iTV接口的Modem，如图5-30所示。

图5-30 带有iTV接口的Modem

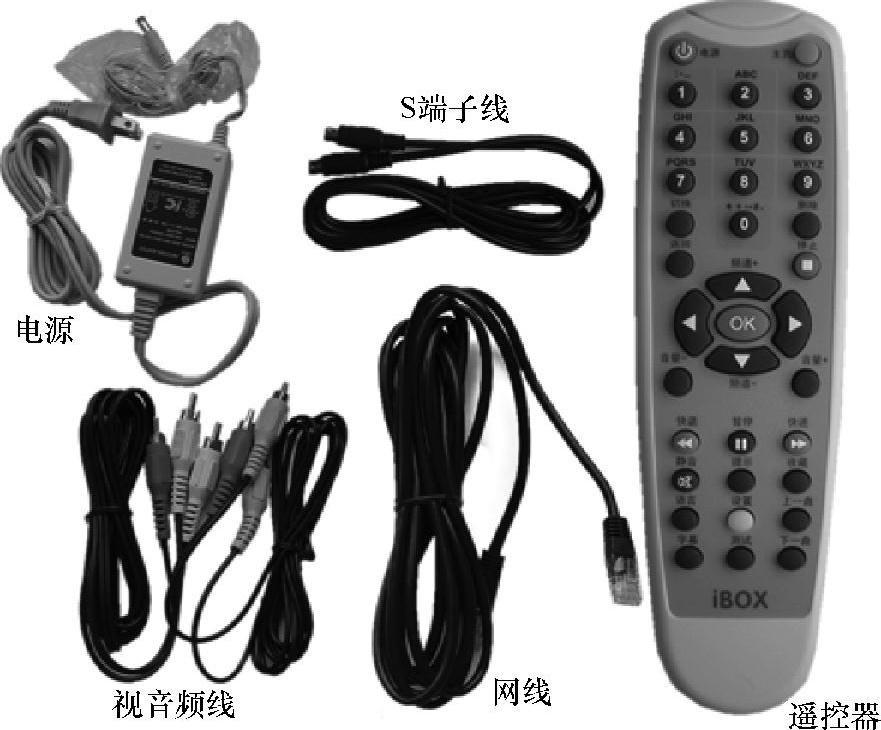

4）检查机顶盒的配件是否齐全，包括遥控器、专用电源盒、网线、视音频线（A/V线）、S端子连线，如图5-31所示。

图5-31 IPTV机顶盒的配件

3.IPTV机顶盒的安装(https://www.chuimin.cn)

下面以中兴ZXV10 B600型IPTV机顶盒为例，介绍IPTV机顶盒的安装。

（1）网络连接

在网络连接和电视连接的过程中，设备间的连线不分先后次序，但应在断开电源后再连接；在连接过程中，要保证所有的连接正确、可靠。

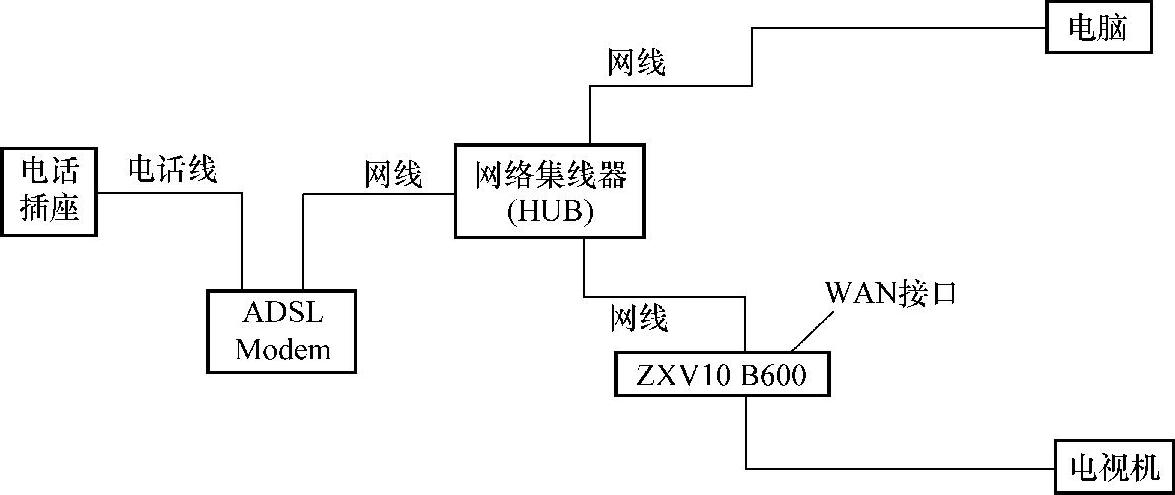

计算机与IPTV机顶盒同时上网时，计算机可使用ADSL的账号拨号上网，IPTV机顶盒使用IPTV的账号拨号上网，网络连接如图5-32所示。

图5-32 使用网络集线器实现计算机与IPTV机顶盒同时上网的连接方式

（2）IPTV机顶盒与电视机的连接

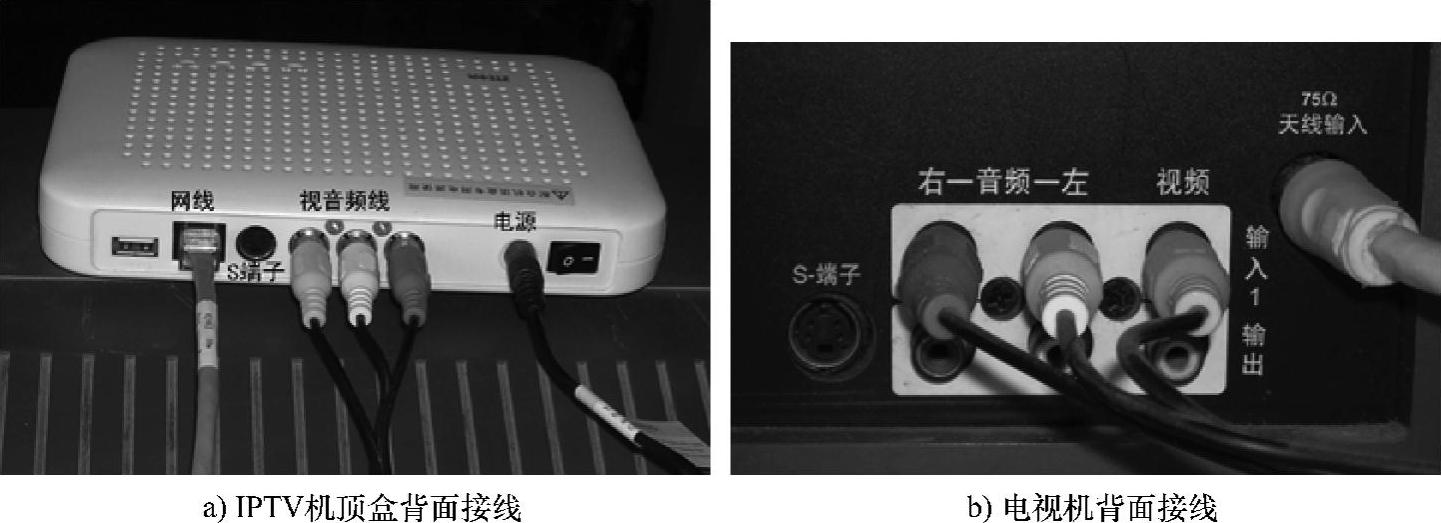

IPTV机顶盒与电视机的连接，主要指视频线、音频线的连接，一般均采用视、音频线连接，如图5-33所示。

另外也可用S端子线（黑线）一端连接IPTV机顶盒的S端子，一端连接电视机的S端子的视频输入接口，这时应将复合视频线（黄线）去掉，用AV线中的音频线（红、白）连接电视机的音频输入接口。

（3）IPTV机顶盒参数配置

IPTV机顶盒第一次使用时，需要对IPTV机顶盒进行网络设置，具体操作步骤参看说明书，或由专业技术人员设置。

图5-33 IPTV机顶盒采用视、音频线与电视机的连接
