圆弧拟合曲线与B样条曲线

2023-08-18 理论教育版权反馈

【摘要】：图2-30 生成圆弧拟合曲线样条曲线：将指定的多段线以各顶点为控制点生成B样条曲线，如图2-31所示。图2-31 生成B样条曲线非曲线化：将指定的多段线中的圆弧由直线代替。对于选用“拟合”或“样条曲线”选项后生成的圆弧拟合曲线或样条曲线，则删去生成曲线时新插入的顶点，恢复成由直线段组成的多段线。“线型生成”不能用于带变宽线段的多段线。图2-32 控制多段线的线型

【执行方式】

命令行：PEDIT（缩写名：PE）

菜单：“修改”→“对象”→“多段线”

工具栏：“修改II”→“编辑多段线”

快捷菜单：选择要编辑的多段线，右击鼠标，在打开的快捷菜单中选择“编辑多段线”命令。

【操作步骤】

命令：PEDIT↙

选择多段线或[多条（M）]：（选择一条要编辑的多段线）

输入选项[闭合（C）/合并（J）/宽度（W）/编辑顶点（E）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/放弃（U）]：

【选项说明】

（1）合并（J）：以选中的多段线为主体，合并其他直线段、圆弧和多段线，使其成为一条多段线。能合并的条件是各段端点首尾相连，如图2-28所示。

（2）宽度（W）：修改整条多段线的线宽，使其具有同一线宽，如图2-29所示。

（3）编辑顶点（E）：选择该项后，在多段线起点处出现一个斜的十字叉“×”，它为当前顶点的标记，并在命令行出现进行后续操作的提示：

[下一个（N）/上一个（P）/打断（B）/插入（I）/移动（M）/重生成（R）/拉直（S）/切向（T）/宽度（W）/退出（X）]＜N＞：

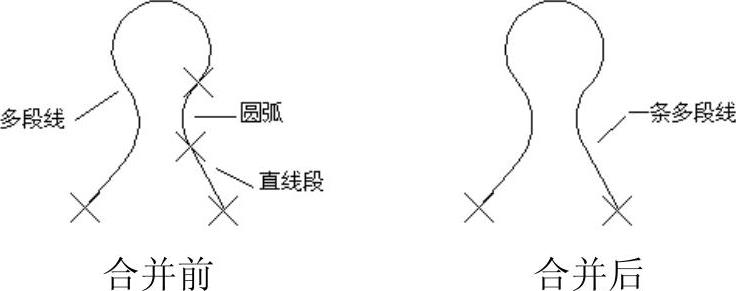

图2-28 合并多段线

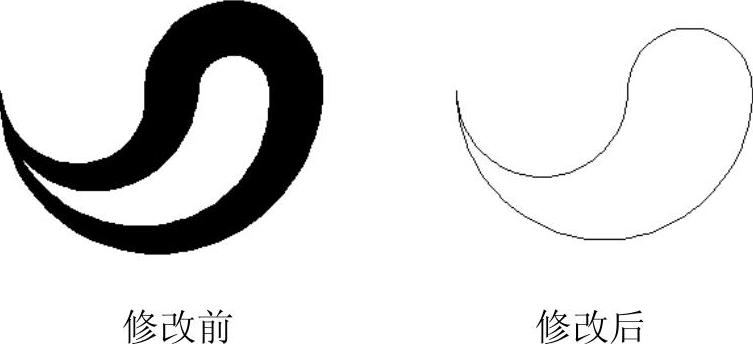

图2-29 修改整条多段线的线宽

这些选项允许用户进行移动、插入顶点和修改任意两点间的线宽等操作。

（4）拟合（F）：将指定的多段线生成由光滑圆弧连接的圆弧拟合曲线，该曲线经过多段线的各顶点，如图2-30所示。

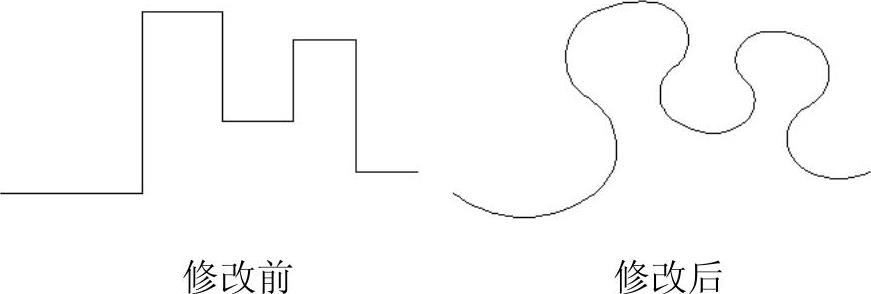

图2-30 生成圆弧拟合曲线

（5）样条曲线（S）：将指定的多段线以各顶点为控制点生成B样条曲线，如图2-31所示。

图2-31 生成B样条曲线

（6）非曲线化（D）：将指定的多段线中的圆弧由直线代替。对于选用“拟合（F）”或“样条曲线（S）”选项后生成的圆弧拟合曲线或样条曲线，则删去生成曲线时新插入的顶点，恢复成由直线段组成的多段线。

（7）线型生成（L）：当多段线的线型为点画线时，控制多段线的线型生成方式开关。选择此项，系统提示：

输入多段线线型生成选项[开（ON）/关（OFF）]＜关＞：

选择ON时，将在每个顶点处允许以短划开始和结束生成线型；选择OFF时，将在每个顶点处以长划开始和结束生成线型。“线型生成”不能用于带变宽线段的多段线。如图2-32所示。

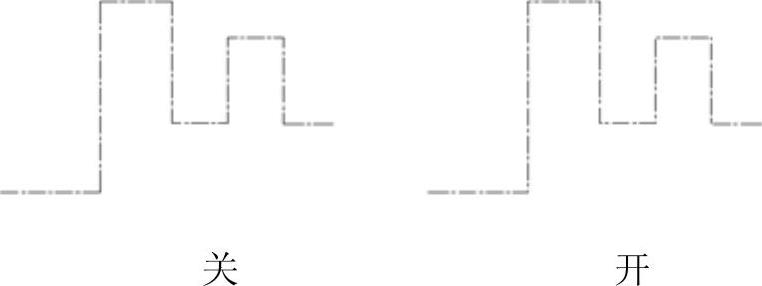

图2-32 控制多段线的线型（线型为点画线时）
