数字输入输出接口的应用与操作
【摘要】：数字输入和输出是计算机技术的基础。数字输入/输出接口通常用于与外部设备的通信和产生某些测试信号。数字输入/输出接口处理的是二进制的开关信息，ON通常为5V的高电平，在程序中的值为TRUE；OFF通常为0V的低电平，在程序中的值为FALSE。数字输出常用以表示是否超过临界值，或可为电路供电。数字输入则用以触发信号的采集任务。3）选择数字线后，运行该VI。
数字输入和输出是计算机技术的基础。数字输入/输出接口通常用于与外部设备的通信和产生某些测试信号。例如在过程控制中与受控控件传递状态信息，测试系统报警等。数字输入/输出接口处理的是二进制的开关信息，ON通常为5V的高电平，在程序中的值为TRUE；OFF通常为0V的低电平，在程序中的值为FALSE。数字I/O可以传递真/假或1/0。数字输出常用以表示是否超过临界值，或可为电路供电。数字输入则用以触发信号的采集任务。下面将通过例题介绍数字I/O编程。
【例3-4】 数字读取
目的：学习使用DAQ设备读取数字数据。
1）选择“文件”→“新建VI”，打开一个新的前面板。添加“圆形指示灯”控件（控件选板→新式→布尔），将标签改为数据。
2）按〈Ctrl+E〉键切换到该vi的程序框图。
①添加“DAQmx创建虚拟通道”功能函数（函数选板→测量I/O→DAQmx数据采集）。
●在多态VI选择器中选择数字输入。
●在线接线端，选择“创建”→“输入控件”，并重命名控件为数字线。
②添加“DAQmx开始任务”功能函数（函数选板→测量I/O→DAQmx数据采集）。
③添加“While循环”功能函数（函数选板→编程→结构）。
④在While循环内添加DAQmx写入功能函数（函数选板→测量I/O→DAQmx数据采集）。
●选择“数字”→“单通道”→“单采样”→“布尔（1线）”。
●在数据输出接线端，右键单击“创建”→“显示控件”。
⑤在While循环内添加“等待下一个整数倍毫秒”功能函数（函数选板→编程→定时）。在毫秒倍数接线端，选择“创建”→“常量”，并设置常量值为10。
⑥添加“DAQmx清除任务”功能函数。在清除之前，VI将停止该任务，并在必要情况下释放任务占用的资源。
⑦添加“简易错误处理”功能函数（函数选板→编程→对话框与应用），程序出错时，该VI显示出错信息和出错位置。
按照图3-51完成各个端子的连接。
3）选择数字线后，运行该VI。
4）将该VI保存为DigitalRead.vi。
【例3-5】 数字写入
目的：学习使用DAQ设备读取数字数据。
1）选择“文件”→“新建vi”，打开一个新的前面板。
2）按〈Ctrl+E〉键切换到该vi的程序框图。(https://www.chuimin.cn)
①添加“DAQmx创建虚拟通道”功能函数（函数选板→测量I/O→DAQmx数据采集）。
●在多态VI选择器中选择数字输出。
图3-51 程序框图及前面板
●在线接线端，右键单击“创建”→“输入控件”，并重命名控件为数字线。
●在线分组输入接线端，右键单击“创建”→“常量”，并设定该常量为单通道用于所有线。
②添加“DAQmx开始任务”功能函数（函数选板→测量I/O→DAQmx数据采集）。
③添加“While循环”功能函数（函数选板→编程→结构）。
④在While循环内添加“DAQmx写入”功能函数（函数选板→测量I/O→DAQmx数据采集）。
●选择“数字”→“单通道”→“单采样”→“1D布尔”（N线）。
●在数据输入接线端，右键单击“创建”→“输入控件”。
⑤在While循环内添加“等待下一个整数倍毫秒”功能函数（函数选板→编程→定时）。在毫秒倍数接线端，选择“创建”→“常量”，并设置常量值为10。
⑥添加“DAQmx清除任务”功能函数。在清除之前，VI将停止该任务，并在必要情况下释放任务占用的资源。
⑦添加“简易错误处理”功能函数（函数选板→编程→对话框与应用），程序出错时，该VI显示出错信息和出错位置。
按照图3-52完成前面板及各个端子的连接。

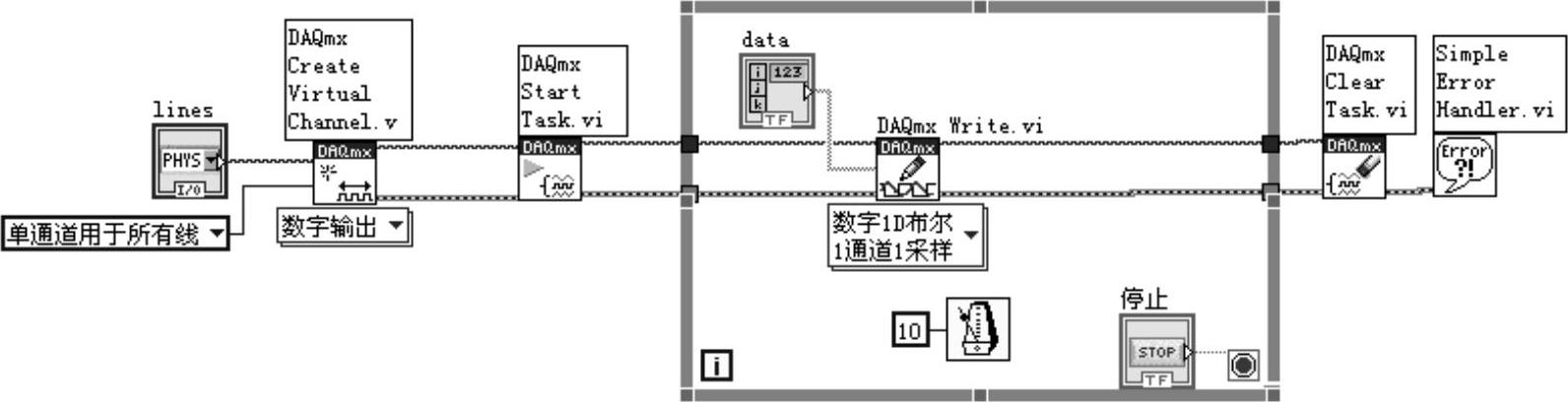

图3-52 程序框图及前面板

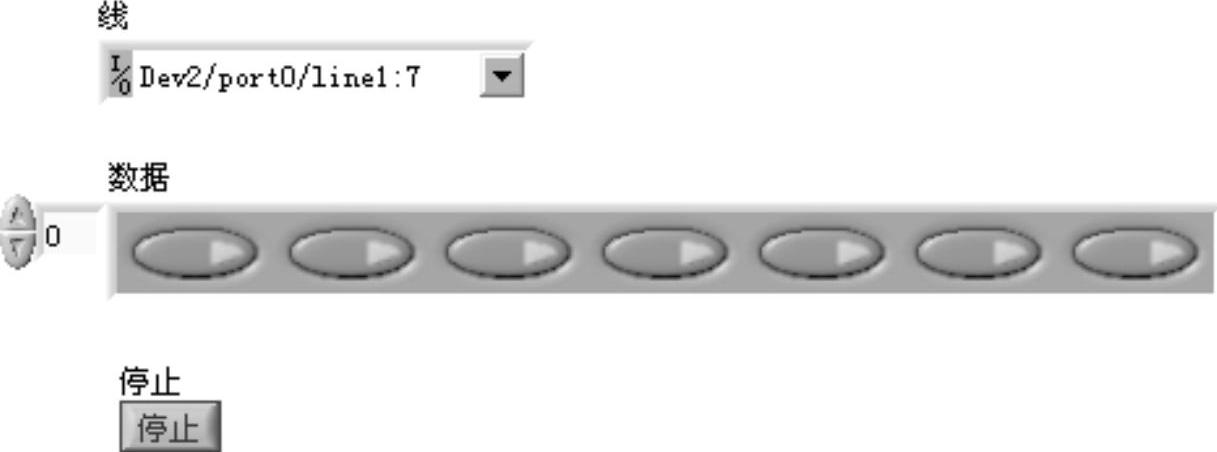

图3-52 程序框图及前面板（续）
3）在前面，按照图3-52设置数字线后，运行该VI。
4）将该VI保存为Digital Write.vi。
