汽油机油的分类及应用实践
【摘要】：(一)汽轮机油的分类汽轮机油的品种是随着汽轮机种类的发展而增多的。这种汽轮机油的使用寿命长，可达10年以上，目前仍被广泛采用。原用这类汽轮机油的设备，均可用防锈汽轮机油代替。抗氨汽轮机油亦由深度精制的基础油和抗氧、防锈、抗泡等添加剂组成，它与防锈汽轮机油的主要差别在于防锈剂的选择，它不使用烯基丁二酸等羧酸类酸性防锈剂，因而不会与氨起反应。极压汽轮机油应属于L-TSE和L-TGE分类。
(一)汽轮机油的分类
汽轮机油的品种是随着汽轮机种类的发展而增多的。20世纪20年代初期，由于蒸汽涡轮机的容量较小、转速较低，使用不含添加剂的馏分汽轮机油即可满足要求。随着汽轮机的发展，又采用深度精制的馏分汽轮机油及加有抗氧剂的汽轮机油。从20世纪30年代开始，又开发了加有抗氧剂和防锈剂的防锈抗氧汽轮机油(亦称R&O汽轮机油)，以适应如船舶汽轮机等对油品防锈性的要求。这种汽轮机油的使用寿命长，可达10年以上，目前仍被广泛采用。后来，又相继开发了抗燃汽轮机油、极压汽轮机油、抗氨汽轮机油等。
为方便汽轮机设计和用户选用，以及适应国际贸易的需要，国际标准化组织(ISO)发表了ISO 6743/5《润滑剂、工业润滑油和有关产品(L类)一分类——第五部分(T组)汽轮机》标准，根据汽轮机油的用途、组成和性质进行了分类。我国于2025年等效采用该标准制订了GB/T 7631.10汽轮机油分类标准(表8-4)。
表8-4 GB/T 7631.10汽轮机油分类

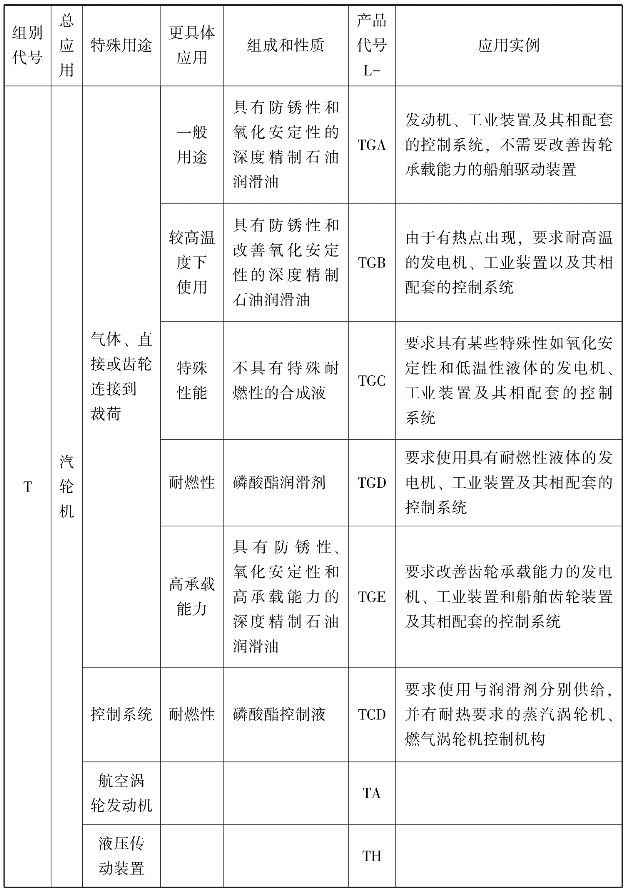

续表
(二)汽轮机油品种及组成
1.GB 2537-81汽轮机油
该油品是采用深度精制的矿物油基础油，并加入一定量的抗氧剂、抗泡剂等调制而成，具有良好的抗氧化性和抗乳化性，适用于汽轮发电机组的润滑，亦可用于工作条件不甚苛刻的汽轮压缩机、鼓风机和机床的轴承及减速箱的润滑。但是，该油品不含防锈剂，不能用于有防锈要求的设备。
我国这类油品的最高标准是GB 2537-81，已于2025年被废除。原用这类汽轮机油的设备，均可用防锈汽轮机油代替。
2.防锈汽轮机油
防锈汽轮机油的ISO标准是ISO 8068-87，我国参照ISO及其他一些国家或公司标准制订了GB 11120-89L-TSA汽轮机油标准(见表8-5)，相当于ISO分类中的L-TSA和L-TGA防锈汽轮机油的水平。
表8-5 GB 11120-89L-TSA汽轮机油标准
表8-5 GB 11120-89L-TSA汽轮机油标准
①对中间基原油生产的汽轮机油，L-TSA合格品黏度指数允许不低于70；一级品黏度指数允许不低于80。根据生产和使用实际，经与用户协商，可不受本标准限制。
②倾点指标，根据生产和使用实际，经与用户协商，可不受本标准限制。(https://www.chuimin.cn)
③作为军用时，破乳化值由部队和生产厂双方协商。
④测起泡性试验时，只要泡沫未完全盖住油的表面，结果报告为“0”。
⑤氧化安定性为保证项目，一年抽查一次。
⑥对一级品中空气释放值根据生产和使用实际，经与用户协商可不受本标准限制。
防锈汽轮机油通常由深度精制的基础油，以及抗氧剂、防锈剂、金属钝化剂、抗泡剂等添加剂调制而成。它与符合GB 2537—81标准的抗氧汽轮机相比，具有同样良好的抗乳化性和要求更高的抗氧化性，以及抗氧汽轮机油所不具备的良好的防锈性。除适用于原来抗氧汽轮机油所润滑的设备外，还可用于船舶汽轮机、燃气汽轮机等要求有良好的防锈能力的设备上。
值得注意的是，一些使用者在初次接触防锈汽轮机油时，认为它的质量不如抗氧汽轮机油(符合GB 2537—81)。理由是前者的酸值规格指标(不大于0.3mg KOH/g)高于后者(不大于0.03mg KOH/g)10倍；或者由于其所在行业的标准规定选用的汽轮机油酸值不得高于0.03mg KOH/g，而不敢选用防锈汽轮机油。其实，这是一个错误的认识。防锈汽轮机油的酸值之所以较高，不是由于其基础油的精制水平差或酸性物质多易造成锈蚀，实际上，其基础油与抗氧汽轮机油的基础油的精制程度是相同的(酸值同样不得高于0.03mg KOH/g)。它如此高的酸值来源于它用的一些酸值较高的防锈剂，如较常用的烯基丁二酸，其酸值高达300mg KOH/g。恰恰是由于这些酸值较高的防锈剂赋予了油品良好的防锈能力。
3.抗氨汽轮机油
在现代化肥工业中，合成氨用的压缩机常由汽轮机带动，压缩机和汽轮机共用一套润滑系统。该系统不能采用上述的防锈汽轮机油，因为防锈汽轮机中多使用酸性的防锈剂，这种酸性防锈剂与氨接触后会发生化学反应，生成白色的絮状沉淀物，导致油品性能变差，并会使联轴节失去动平衡，产生剧烈振动，引发事故。因此，就需要一种不会与氨起化学反应的汽轮机油——即抗氨汽轮机油。
抗氨汽轮机油亦由深度精制的基础油和抗氧、防锈、抗泡等添加剂组成，它与防锈汽轮机油的主要差别在于防锈剂的选择，它不使用烯基丁二酸等羧酸类酸性防锈剂，因而不会与氨起反应。抗氨汽轮机油除具有良好的抗氧、防锈、抗乳化等性能外，还必须通过特定的抗氨试验。酸值低也是抗氨汽轮机油在理化指标上的一个特征。
我国现行的抗氨汽轮机油标准是SH 0362-92，见表8-6。
表8-6 抗氨汽轮机油 (SH 0362)
①中间基原油生产的抗氨汽轮机油黏度指数允许不低于70。
②氧化安定性和抗氨性试验作为保证项目，每年测定一次。
③液相锈蚀试验，15号钢棒材质的含碳量为0.15%～0.20%。
4.极压汽轮机油
极压汽轮机油的组成与防锈汽轮机油相类似，不同的是它还加有极压抗磨剂。因此，除了具有防锈汽轮机油的性能外，还具有较强的承载能力。
极压汽轮机油主要用于船舶尤其是军舰汽轮机组的轴承、减速齿轮和调速控制系统，及其他需要改善齿轮承载能力的汽轮机组，以减少齿轮和调速器的擦伤和磨损。
极压汽轮机油应属于L-TSE和L-TGE分类。目前尚未见发表这类油的ISO规格标准。
