页岩气采输井场作业安全防护模型解析
【摘要】：页岩气采输过程出现泄漏会造成不同的后果，可能会对作业现场人员、泄漏地点附近居民的生命和财产造成巨大的威胁。结合页岩气采输井场实际，发生泄漏时，气体大多呈音速流动。考虑到页岩气采输井场的地址和地形复杂，其扩散选用高斯烟团模型。同时，页岩气采输井场的页岩气泄漏大多在地面以上，且无论作业人员还是附近居民都在地面活动，只考虑地面的页岩气质量浓度。⑤ 安全防护距离的确定。
1.潜在事故分析

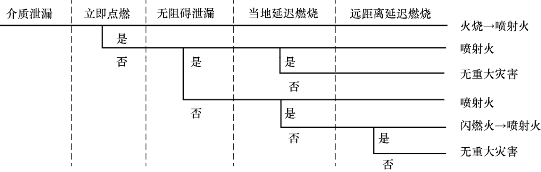

页岩气采输过程中最重大的危险是火灾爆炸，火灾爆炸可能发生在每一个油气可能泄漏的区域，其次的危险是压力容器的物理爆炸。页岩气采输过程出现泄漏会造成不同的后果，可能会对作业现场人员、泄漏地点附近居民的生命和财产造成巨大的威胁。灾害类型以及相关的破坏形式取决于管道的失效模式（即泄漏或断裂）、气体的泄漏方式（即垂直或倾斜喷射、有阻挡或无阻挡喷射）和燃烧时间（即立即燃烧或延迟燃烧）。页岩气采输过程出现泄漏可能造成的后果，如图5-2所示。
图5-2 页岩气采输泄漏后果示意
2.模型建立及其边界条件
（1）模型建立

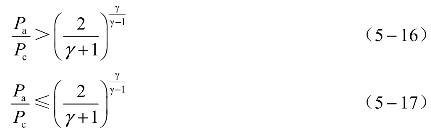

① 页岩气泄漏量的确定。页岩气管道任一位置泄漏后，泄漏速率主要取决于气体流动是属于亚声速流动还是声速流动，其判断准则为
式中：Pa——大气压力，单位为Pa；
γ——气体比热比。
Pc——泄漏处压力，单位为Pa；
若式（5-16）成立，气体流动属于亚声速流动；若式（5-17）成立时，气体流动属于声速流动。
结合页岩气采输井场实际，发生泄漏时，气体大多呈音速流动。因此页岩气泄漏速率为
式中：Qs——页岩气泄漏速率，单位为kg/s；
α——页岩气泄漏系数，与裂口形状相关，取0.9；
P2——页岩气管道中的绝对压强，单位为Pa；
T2——管道内上游温度，单位为K；
M——页岩气分子质量，单位为kg/mol；
R——理想气体常数，单位为J/（mol·K）；
Z——气体压缩因子；
γ——绝热指数。
Ah——泄漏孔面积，单位为m2；
由页岩气泄漏速率，进而可以确定页岩气泄漏量为
式中：qm——页岩气可能泄漏的量，单位为kg；
Qs——页岩气泄漏速率，单位为kg/s；
t——页岩气泄漏时间，单位为s。
② 蒸汽云爆炸的爆炸波伤害范围计算。
蒸汽云对爆炸冲击波有实际贡献的燃料质量为
式中：Wc——蒸汽云对爆炸冲击波有实际贡献的燃料质量，单位为kg；
qm——页岩气可能泄漏的量，单位为kg。
爆源总能量为
式中：E0——爆源总能量，单位为J；
α——与蒸汽云爆炸的有实际贡献的燃料占泄漏燃料的百分比，平均值为4%；
Wc——蒸汽云对爆炸冲击波有实际贡献的燃料质量，单位为kg；
Qc——燃料的燃烧热，单位为J/kg。
死亡区外径为
式中：R0.5——基于超压—冲量准则确定的蒸汽云爆炸死亡区外径，单位为m。

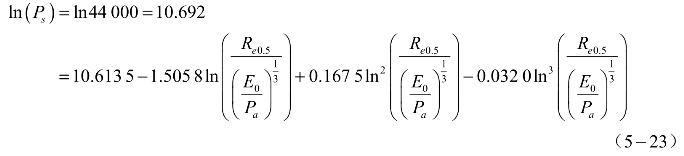

重伤区外径为
式中：Re0.5——基于超压—冲量准则确定的蒸汽云爆炸重伤区外径，单位为m；
Pa——大气压力，取1.013 25×105Pa。

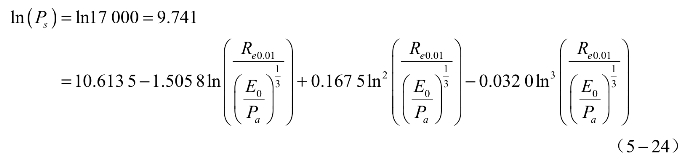

轻伤区外径为
式中：Re0.01——基于超压—冲量准则确定的蒸汽云爆炸轻伤区外径，单位为m；
Pa——大气压力，取1.013 25×105Pa。
③ 蒸汽云爆炸的爆炸火球伤害范围计算。
蒸汽云对爆炸火球有实际贡献的燃料质量为
式中：W——蒸汽云对爆炸火球有实际贡献的燃料质量，单位为kg；
qm——页岩气可能泄漏的量，单位为kg。
死亡半径为
式中：Rs——基于热剂量伤害准则，在瞬间火灾条件下得出爆炸火球的死亡半径，单位为m；
W——蒸汽云对爆炸火球有实际贡献的燃料质量，单位为kg。
重伤半径为
式中：Rz——基于热剂量伤害准则，在瞬间火灾条件下得出爆炸火球的重伤半径，单位为m；
W——蒸汽云对爆炸火球有实际贡献的燃料质量，单位为kg。
轻伤半径为
式中：RQ——基于热剂量伤害准则，在瞬间火灾条件下得出爆炸火球的轻伤半径，单位为m；
W——蒸汽云对爆炸火球有实际贡献的燃料质量，单位为kg。
④ 燃爆区域划分。由于页岩气的主要成分是甲烷，甲烷的爆炸极限是5%～15%。参照美国标准和欧洲及中国标准关于燃爆区域划分，认为页岩气采输井场的燃爆危险浓度为5%，即空气中页岩气质量浓度达到4×104mg/m3，只要有能量高于最小点燃能量的点火源就会引起爆炸。考虑到页岩气采输井场的地址和地形复杂，其扩散选用高斯烟团模型。
同时，页岩气采输井场的页岩气泄漏大多在地面以上，且无论作业人员还是附近居民都在地面活动，只考虑地面的页岩气质量浓度。因此高斯烟团模型简化为
式中：c（x，y，z）——扩散页岩气的体积分数；
Vm——页岩气可能泄漏的最大体积量，单位为m3；
σx、σy、σz分别为下风向、横风向、竖风向的扩散系数，与泄漏源到计算点的下风向距离、大气稳定度的函数、烟团的排放高度及地面粗糙度有关。
y——横风向距离，单位为m。
⑤ 安全防护距离的确定。为了确保页岩气采输井场作业人员和周围居民的安全，避免在采输作业过程中发生泄漏事故时遭受伤害，采用安全防护距离计算模型确定其安全防护距离为
式中：Dij——安全防护距离，单位为m；
RQi——不同情况下求出的蒸汽云爆炸波导致轻伤半径RQ1、蒸汽云爆炸火球导致轻伤半径RQ2和燃爆区域的下限RQ3。
（2）边界条件

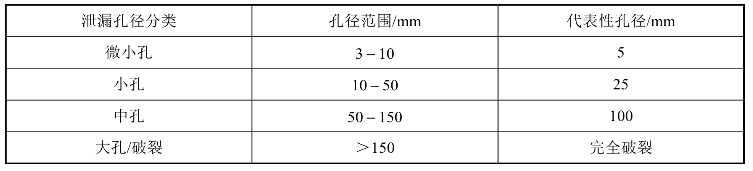

① 泄漏孔径。由统计资料，管道的泄漏孔径分类（代表性孔径）及相应的大小范围如表5-6所示。由于小孔径泄漏概率最大，最能代表实际泄漏情况。因此，选取代表性孔径为25 mm。
表5-6 泄漏孔径分类及相应的大小范围
② 泄漏时间。页岩气采输站场进出站总管上设有紧急截断（ESD）阀，当站内或干线发生重大事故时自动关闭、切断气源。并在站内入口和出口设有紧急放空系统，当站内发生重大事故时紧急放空系统自动开启，泄压放空。以站场进出站总管上设有ESD阀，并在发生重大事故时自动关闭、切断气源的设计为基础，假设以120 s的泄漏量进行后果模拟计算。
③ 气象参数。模拟气象条件一般为风速1.1 m/s、2.0 m/s、5.0 m/s，稳定度为D、F（在此稳定度下，不利于扩散，有相对较大的危险性）。其中5.0 m/s为计算的最大风速，2.0 m/s为年平均风速，1.1 m/s为接近静风条件的最小风速。因此，选择风速为5.0 m/s，地面粗糙度为1 m。
3.页岩气采输井场安全防护距离的确定
基于边界条件，选取2 MPa作为页岩气采输井场泄漏口的绝对压强，由式（5-18）计算可得页岩气在常温下的泄漏速率为1.506 kg/s。在120 s的泄漏时间内，由式（5-19）可知，页岩气可能泄漏的量为180.72 kg。
鉴于页岩气的主要成分是甲烷，甲烷的燃烧热值Qc是55.164 MJ/kg，由式（5-21）计算可得爆源总能量E0是3.99×108J。
由式（5-22）、式（5-23）和式（5-24）可得蒸汽云爆炸的爆炸波伤害范围，如表5-7所示。
表5-7 蒸汽云爆炸的爆炸波伤害范围
由式（5-26）、式（5-27）和式（5-28）可得蒸汽云爆炸的爆炸火球伤害范围，如表5-8所示。
表5-8 蒸汽云爆炸的爆炸火球伤害范围
由式（5-11）、式（5-12）和式（5-13）可得基于Pasquill-Gifford模型的硫化氢危害范围，如表5-4所示。

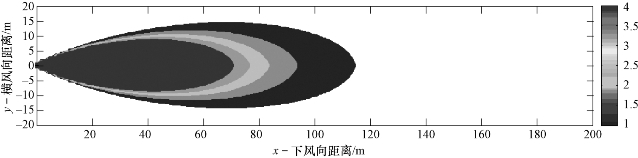

由于页岩气的主要成分是甲烷，甲烷的爆炸极限是5%～15%，其中5%爆炸下限对应的浓度为4×104mg/m3。由式（5-29），利用自编程序模拟页岩气采输井场动火作业燃爆区域，采用的浓度分别为1×104mg/m3、1.8×104mg/m3、2.5×104mg/m3、3.2×104mg/m3和4×104mg/m3，如图5-3所示。
图5-3 页岩气采输井场动火作业燃爆区域

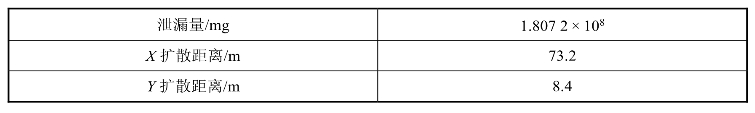

由图5-3，页岩气采输井场动火作业燃爆区域下风向X的扩散距离和Y的扩散距离，如表5-9所示。
表5-9 页岩气采输井场动火作业燃爆区域下风向X的扩散距离和Y的扩散距离
考虑到页岩气采输过程中最重大的危险是火灾爆炸，由计算得到的蒸汽云爆炸波导致轻伤半径RQ1、蒸汽云爆炸火球导致轻伤半径RQ2和燃爆区域的下限RQ3，确定页岩气采输井场作业安全防护距离73.2 m。
