聚丙烯板挤出成型试模调机1）原材料选择。由于板材从机头挤出后首先接触三辊压光机的中辊，因此中辊的温度最高，约高出10～20℃。④PP熔体的冷却速度对制品的结晶度影响较大，进而影响制品的透明度。这样PP在成型时易发生分子取向，因而使制品产生各向异性。硬质板口模中间部位温度为155～165℃，中间区和两端面的过渡区部位温度为165～175℃，口模两端部位温度为170～180℃。......
2023-06-15
聚苯乙烯板（片）材：结构稳定、性能优良
【摘要】：效果1）发泡制品的表观密度随着挤出温度上升而增大。
1.绿色冰箱内衬HIPS改性材料配方
配方（质量份）：HIPS 100；PP 50；相容剂15；稳定剂1.0；色母料7.0。
相关性能：抗氟里昂HCFC-141b腐蚀，拉伸强度为18.1MPa，断裂伸长率为94.3%，缺口冲击强度为40.9kJ/m2，维卡软化温度为96.5℃。
2.高抗冲击聚苯乙烯透明片材配方
配方（质量份）：HIPS 100；紫外线吸收剂UV-90.5。
加工条件：原料在80℃下干燥1h，料斗下部冷却水循环速度为10L/min，机筒温度分别为一段150℃、二段170℃、三段190℃、四段200℃，模具温度分别为一段210℃、二段220℃、三段200℃、四段220℃、五段210℃，镀铬冷却辊筒温度分别为上辊80℃、中辊85℃、下辊90℃，牵引速度为120cm/min。
3.改性聚苯乙烯透明板配方
配方（质量份）：HIPS 90；弹性体SBS 10。
相关性能：冲击强度由6.7kJ/m2提高到9.6kJ/m2。
4.挤出片材（塑料纸）配方
配方（质量份）：聚苯乙烯珠粒5.5～6；发泡剂含量100；柠檬酸（成核剂）0.3～0.5；碳酸氢钠（成核剂）0.3～0.5；白油0.3～0.5。
5.直接挤出法片材配方
配方（质量份）：PS 100；氟里昂10～20；碳酸氢钠0.1；柠檬酸0.1。
可真空成型快餐盒。
6.透明PS片材配方
配方（质量份）：PS 100；UV-90.5；白油0.2。
7.发泡EPS板材配方
配方（质量份）：EPS 100；HIPS 10；滑石粉0.7；硬脂酸钙0.1。
8.HIPS填充板材配方
配方（质量份）：HIPS 100；碳酸钙35；硬脂酸锌0.5；软化油1.0。
9.高强度HIPS板材配方
配方（质量份）：HIPS 100；SBS 20；滑石粉10；硬脂酸钙1.0；硬脂酸0.5；白油0.3。
10.PS快餐盒片材配方
配方（质量份）：PS 100；碳酸氢钠0.1；柠檬酸0.1；丁烷0.8。
11.PS泡沫板材
（1）原材料与配方 可发性PS配方见表3-51，低发泡HIPS配方见表3-52。

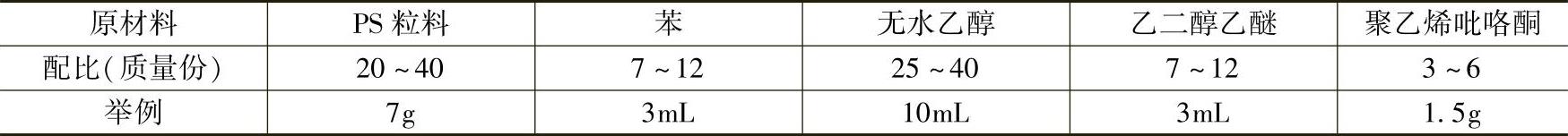

表3-51 可发性PS配方

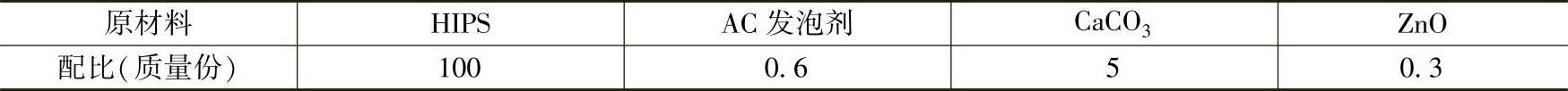

表3-52 低发泡HIPS配方
（2）性能180℃不同螺杆转速下以及在螺杆转速为50r/min时不同挤出温度下制品的拉伸强度见表3-53、表3-54。由表中数据可知，螺杆转速的提高会使拉伸强度有所增加，这是因为螺杆转速的提高使泡孔尺寸变小，并且泡孔尺寸分布更均匀，从而使拉伸强度有所增加。另外，温度的变化对拉伸强度的影响并不大。

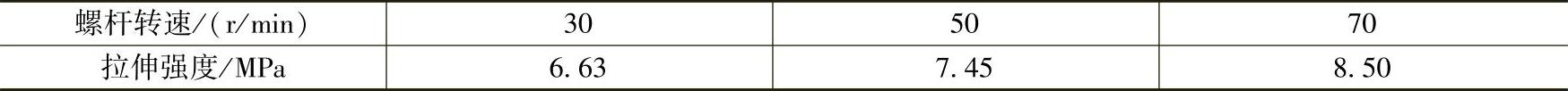

表3-53 180℃不同螺杆转速下制品的拉伸强度

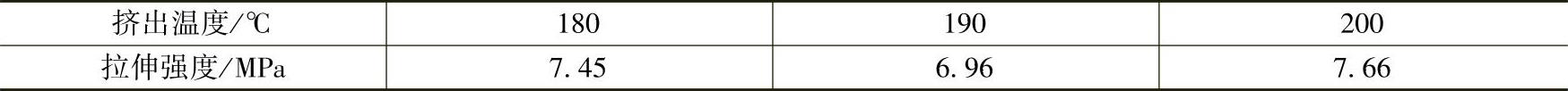

表3-54 螺杆转速为50r/min时不同挤出温度下制品的拉伸强度
综合上述挤出温度与螺杆转速对制品的影响，选择较低的温度与较高的螺杆转速有利于得到表观密度较低，并且泡孔尺寸较小，分布均匀、强度较高的低发泡制品。
（3）效果
1）发泡制品的表观密度随着挤出温度上升而增大。
2）挤出温度与螺杆转速对表观密度存在交互影响，即在较高的温度下，螺杆转速对表观密度并没有显著的影响，而在较低的温度下，随着螺杆转速的提高，表观密度增大。
3）螺杆转速的提高使泡孔尺寸降低，并且使泡孔尺寸的均匀度提高，从而可以得到强度较高的制品。
4）在所研究的工艺条件范围内，选择较低的温度及较高的螺杆转速有利于得到性能较好的低发泡制品。
有关塑料制品配方与制备手册的文章
- 详细阅读
-
板片材机头试模调机优化方案详细阅读
板（片）材挤出机头口模的调节方式 口模平直段的长度，一般要根据板材的厚度而定，通常取板材厚度的20～30倍。图6-22所示为格子板机头用螺钉调节模唇上下移动而控制口模出胶间隙的方法。一般情况下，生产板材的扁平机头都兼用阻流块、阻流棒和口模间隙调节装置。板材机头口模技术参数与制品质量关系1）板坯进入三辊的方向与制品质量关系。图6-30 ABC塑料板材的机头温度分布5）口模宽度与出料均匀性。......
2023-06-15
-
板（片）材制品原材料准备优化方案详细阅读
食品包装用板（片）材用无毒卫生级PVC树脂。ABS板材原材料准备ABS板材应选用挤出板材用的专用树脂，即丙烯腈-丁二烯-苯乙烯共聚树脂。聚烯烃板材原材料准备 聚烯烃板材的挤出成型工艺比较简单，在挤出成型前无须进行干燥和造粒，原料染色后即可挤出成型。......
2023-06-15
-
板（片）材挤出成型生产设备优化方案详细阅读
硬板生产线 挤出板（片）材生产线由加料器、双螺杆挤出机、机头、三辊压光机、输送装置、两辊牵引机切边装置、纵向圆盘切边机、横向锯切机、板材堆放车组成。塑料硬板挤出成型生产线如图6-2所示。......
2023-06-15
-
其他塑料板（片）材的特点和应用详细阅读
加工条件：将上述配方配成溶液后，涂在25μmPP板上。10.PET/LLDPE共混板材配方配方（质量份）：PET 100；LLDPE 5；LCP 0.2；成核剂0.2。......
2023-06-28
-
塑料板材与片材：性能和用途简介详细阅读
板（片）材简介 人们习惯把厚度大于2mm的平面型材制品称为塑料板材，厚度在0.25～2mm的制品称为片材。板（片）材常用塑料性能及用途 塑料板（片）挤出成型常用塑料有聚乙烯、聚丙烯、聚氯乙烯、ABS、高冲聚苯乙烯、聚酰胺、聚甲醛、聚碳酸酯、聚酯等。用挤出法可生产单层与多层中空格及发泡与不发泡的板（片）材，制品厚度可达30mm，宽度可达1000～4000mm，但超过2000mm的硬质聚氯乙烯板生产难度较大。......
2023-06-15
-
石英片的性能及超声波应用范围详细阅读
有一种产生超声波的办法，利用的是石英片的一种性能。不过，石英晶体价格高昂，产生的超声波却不是很强，所以应用范围往往不会超出实验室。超声波还会升高实验动物的温度，例如，老鼠的温度会上升到45℃。其中，最成功是超声波在冶金方面的应用。超声波可以“看透”厚度大于1米的金属，这一点连射线都望尘莫及。......
2023-11-18
-
人造板材：细木工板、胶合板、刨花板，性能优于详细阅读
人造板是利用天然木材在加工过程中产生的边角废料、锯屑、混合其他纤维制成的板材总称。1）细木工板细木工板又称大芯板，是将原木切割成条拼接成芯，外贴面材加工而成的人造板材。图8-21胶合板3）刨花板刨花板是将木材加工过程中的边角料、木屑等切削成一定规格的碎片，经干燥，拌以胶黏剂、硬化剂、防水剂，在一定的温度和压力下压制而成的一种人造板材，如图8-22所示。③刨花板握螺钉力低于木材。......
2023-10-10
相关推荐
