雷电波对配电变压器的侵入途径
【摘要】：(一) 雷直击于配电变压器实际上是指雷击配电变压器的出口,这时流入避雷器的雷电流接近于全部雷电流,侵入到变压器的雷电流将最大,对变压器绝缘最危险,系属最严重的情况,不过这种雷击的或然率较小。图1-137近区雷击时等值电路图根据不同雷击点距配电变压器不同距离时,流入避雷器的电流幅值的计算结果列于表1-53中。
(一) 雷直击于配电变压器
实际上是指雷击配电变压器的出口,这时流入避雷器的雷电流接近于全部雷电流,侵入到变压器的雷电流将最大,对变压器绝缘最危险,系属最严重的情况,不过这种雷击的或然率较小。
(二) 雷直击于线路
雷可能直击于配变高压侧线路,也可能直击于低压侧线路。
图1-137 近区雷击时等值电路图

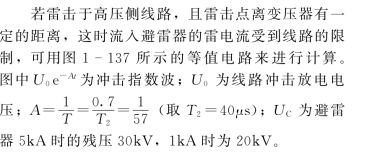

根据不同雷击点距配电变压器不同距离时,流入避雷器的电流幅值的计算结果列于表1-53中。
广州供电局曾实测过配电变压器高压避雷器的放电电流,其结果如表1-54所示。

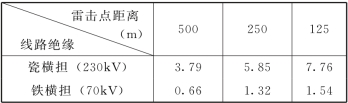

表1-53 流入避雷器电流幅值(kA)

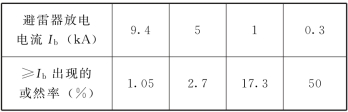

表1-54 放电电流实测值(https://www.chuimin.cn)
由表1-54数据可见,大约80%的放电电流大于1k A。
若雷击低压侧线路,可能形成三相闪络,造成低压三相进波。
(三) 感应过电压引起三相进波
当雷击于配变高压侧或低压侧线路附近时,都可能在相应的线路上产生感应过电压。感应过电压的大小可用下式计算
对低压侧线路,若取ILd=5k A时,雷击点距低压线路距离不同时的感应过电压列于表1-55中。
表1-55 感应过电压幅值
由于低压线路的蝴蝶型绝缘子的冲击电压水平为60kV,因此低于60kV的感应电压很可能沿着三相线路侵入变压器的低压绕组,形成低压三相进波。
同理,高压侧也会出现三相进波的情况。
