(一) 原理
最近,国外在推行一种新的绝缘检测方法,称为回复电压法 (Return Voltage Method 简称RVM)。其原理是:绝缘介质施加直流高压时会呈现极化现象,表面出现束缚电荷,内部偶极子定向排列。撤去外施电压并短接两极后,表面电荷立即释放,同时介质内部会发生去极化过程。去掉两极间的短接线后,去极化过程仍在继续,自由电荷会在电极之间呈现一个电势差,如图1-98所示。该电压称为回复电压UR。绝缘受潮、脏污或老化时,介电性能的变化使其回恢电压明显改变。

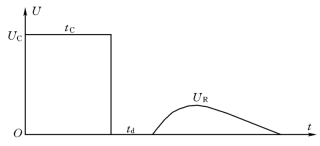

图1-98 测量RVM 的示意图
UC—充电电压;tC—充电时间;td—放电时间
此方法简便、有效。目前已有采用此原理的成套测量仪器,国内如浙江、香港等地已将此法应用于电力变压器、电缆等的绝缘测试。
(二) 变压器老化检测的判据
实践中,有人引入测量绝缘介质的极化谱图来反映绝缘老化状况的新思路,通过变压器模型可得到不同状态下的UR—tC曲线,如图1-99 所示。图中5条曲线分别对应于不同老化程度,表现为介质的含水量不同。由图可见,曲线的峰值对应的时间越小,相应的含水量越高,则老化程度也越严重。
图1-100为两台变压器的实测极化谱图,曲线1对应于765/420kV新投产变压器,曲线2 对应于投产15 年的120/20kV变压器。从图中可以看出,曲线1绝缘状况良好,曲线2呈现一定程度的老化现象。
RVM 法为检查绝缘受潮、老化等提供了一种简便实用、经济有效的离线检测方法,预期将很快在我国推广使用。将RVM 配合其他绝缘检测方法使用,可得出较为准确的分析结论。

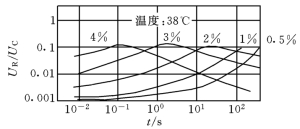

图1-99 油纸绝缘在不同状态下的极化谱图 (图中百分数值表示含水量)
图1-100 不同老化程度的变压器的绝缘极化谱图
