精度轴承与相配零件加工及标注方法优化

【摘要】:采用2级精度轴承时,表3-39为轴和外壳孔的形位公差、表3-40为轴肩、外壳孔挡肩及垫圈的形位公差值。表3-41为配合面的表面粗糙度。② 指两轴颈或两外壳孔中点相距300mm时的同轴度。① 见表3-41注1。图3-11 与2级精度轴承相配时,轴颈的形位公差标注法图3-12 与2级精度轴承相配时,外壳孔形位公差的标注图3-13 与2级轴承相配时,垫圈的形位公差的标注

采用2级精度轴承时,表3-39为轴和外壳孔的形位公差、表3-40为轴肩、外壳孔挡肩及垫圈的形位公差值。表3-41为配合面的表面粗糙度。图3-11、图3-12和图3-13分别为轴颈、外壳孔和垫圈的形位公差的标注方法。

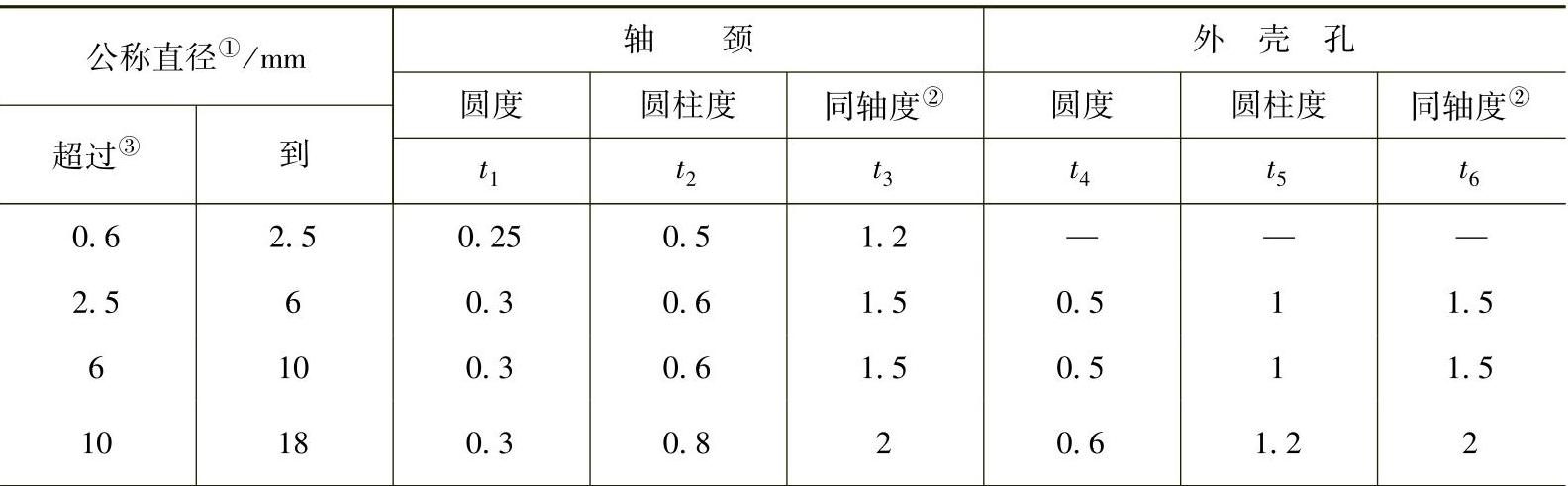

表3-39 轴颈和外壳孔的形位公差(与2级精度轴承相配) (μm)


(续)


① 见表3-41注1。

② 指两轴颈或两外壳孔中点相距300mm时的同轴度。

③ 包括0.6。

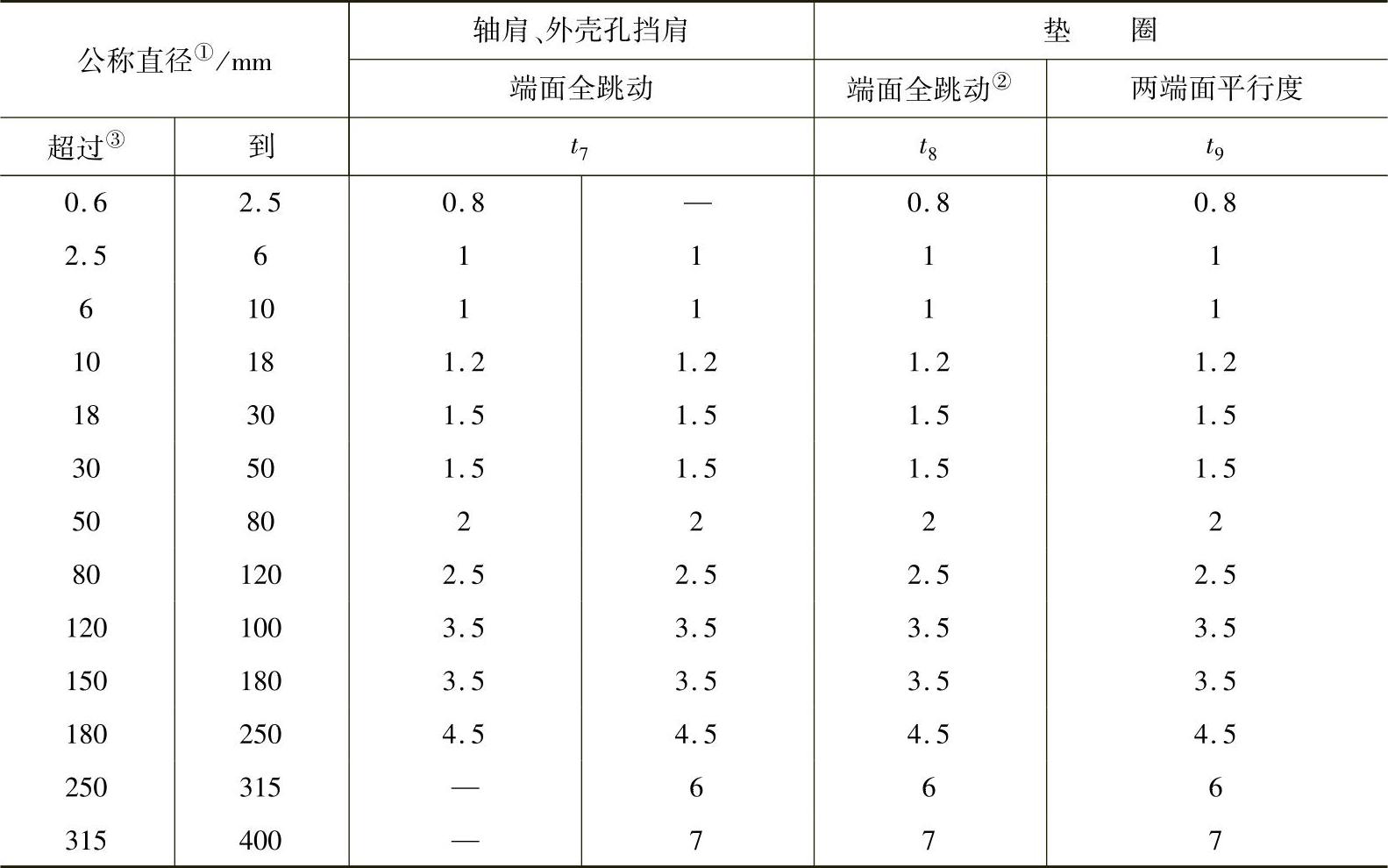

表3-40 轴肩、外壳孔挡肩及垫圈的位置公差(与2级精度轴承相配) (μm)


注:摘自CSBTS TC98.75—1999。

① 见表3-41注1。

② 仅适用于作为轴肩和外壳孔肩延伸部分的垫圈。

③ 包括0.6。

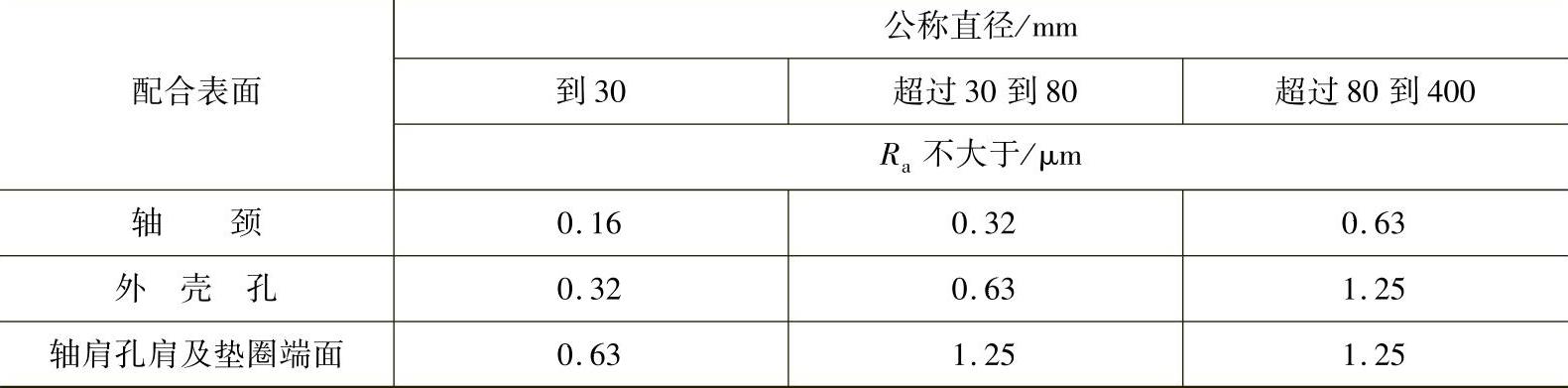

表3-41 表面粗糙度(与2级精度轴承相配)


注:1.公称直径指相应的轴或外壳孔径、垫圈孔径。轴颈表面和轴肩端面的粗糙度,以内径查表确定,外壳孔表面和外壳孔挡肩端面的粗糙度,以外径查表确定。

2.摘自CSBTS TC98.75—1999标准。


图3-11 与2级精度轴承相配时,轴颈的形位公差标注法


图3-12 与2级精度轴承相配时,外壳孔形位公差的标注

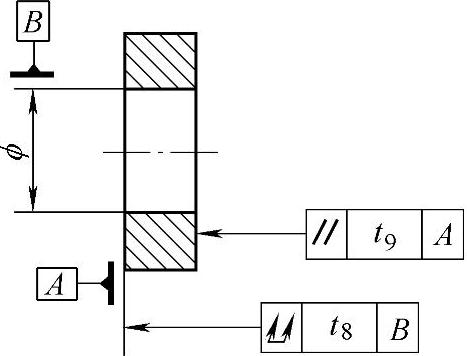

图3-13 与2级轴承相配时,垫圈的形位公差的标注
