下面讲解滚轮（TROLLEY.PRT）的创建过程，零件模型及模型树如图8.7.1所示。

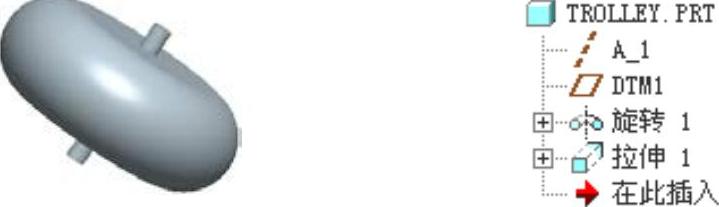

图8.7.1 模型及模型树

Step1.在装配体中创建滚轮（TROLLEY.PRT）。选择下拉菜单命令；在系统弹出的“元件创建”对话框中选中选项组中的单选项；选中选项组中的单选项；在文本框中输入文件名TROLLEY，单击按钮；在系统弹出的“创建选项”对话框中选中单选项，单击按钮。

Step2.激活零件模型。在模型树中单击，然后右击，在弹出的快捷菜单中选择命令。

Step3.创建图8.7.2所示的基准轴──A_1。将窗口切换至装配体窗口，激活；单击工具栏中的“基准轴”按钮，系统弹出“基准轴”对话框；在绘图区选取图8.7.3所示的面为基准轴参照，将其约束类型设置为。

说明：为了能够更加方便地选取图8.7.3所示的面，在创建此基准轴前，可将除下盖之外的其他控件隐藏。

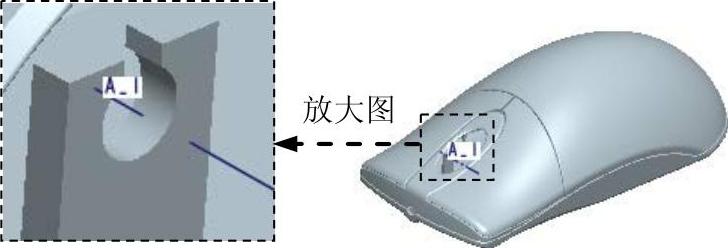

图8.7.2 基准轴A_1

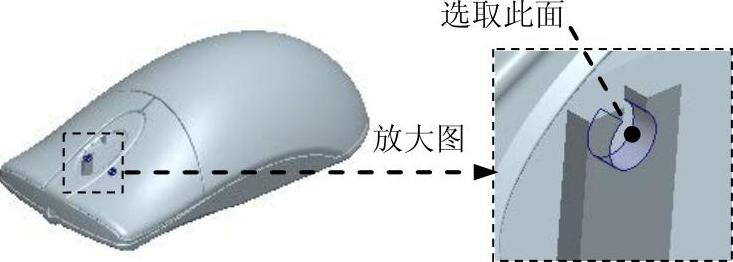

图8.7.3 定义基准轴参照

Step4.创建图8.7.4所示的基准平面──DTM1。选择下拉菜单命令；选取ASM_FRONT基准平面，选择约束类型为；按住<Ctrl>键，选取基准轴A_1为基准平面参照，选择约束类型为。

Step5.创建图8.7.5所示的实体旋转特征──旋转1。选择下拉菜单命令；选取DTM1基准平面为草绘平面，选取ASM_RIGHT基准平面为草绘参照，方向为；绘制图8.7.6所示的旋转中心线和截面草图；在操控板中选取旋转类型（“定值”），输入旋转角度值360.0。

说明：图8.7.6所示的旋转中心线与基准轴A_1共线。

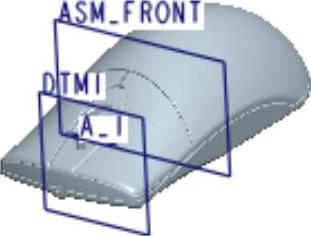

图8.7.4 基准平面DTM1

图8.7.5 旋转1

Step6.创建图8.7.7所示的拉伸特征──拉伸1（下盖已隐藏）。选择下拉菜单命令；选取ASM_RIGHT基准平面为草绘平面，选取ASM_TOP基准平面为参照平面，方向为；单击对话框中的按钮，绘制图8.7.8所示的截面草图；在操控板中选取深度类型为，输入深度值12.0。

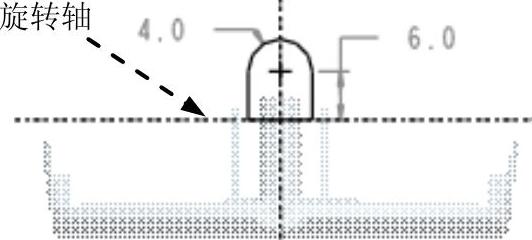

图8.7.6 截面草图

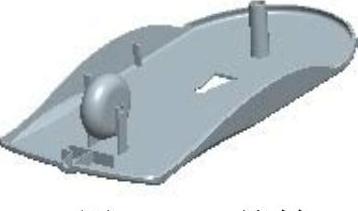

图8.7.7 拉伸1

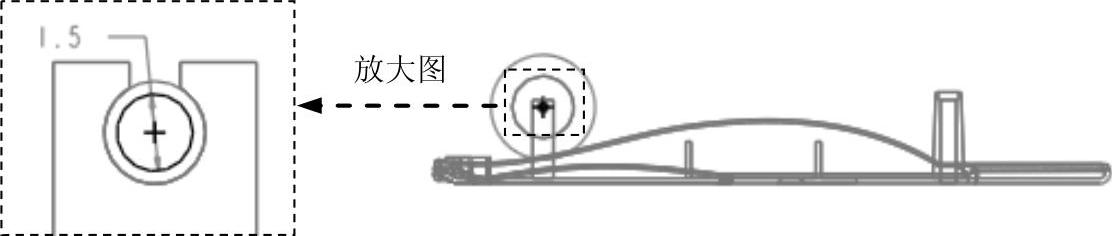

图8.7.8 截面草图

Step7.在模型树中选择，然后右击，在系统弹出的快捷菜单中选择命令。

Step8.保存模型文件。
