弧焊电源的要求和外控方式

2025-09-29 理论教育版权反馈

【摘要】：4）焊接参数要求具有良好的可控性。焊接专机控制柜与弧焊电源之间只需2根信号线，连接方便简单。

1.对弧焊电源的要求

与手工焊电源相比，自动化焊接用的弧焊电源有其特殊性，体现在以下方面：

1）要求具有100%负载持续率。

2）要求具有高可靠性和稳定性。

3）要求具有良好的工艺适应性。

4）焊接参数要求具有良好的可控性。

5）要求具有用于自动控制的外控接口。

2.弧焊电源的外控方式

与焊接自动化专机配套的弧焊电源的外控接口形式有两种：一种是提供标准I/O和标准模拟信号接口；另一种是现场总线模块形式，可适合不同的现场总线控制系统，如Interbus、Profibus、DeviceNet等。

（1）标准I/O和标准模拟信号接口：

1）标准I/O接口：24V供电，用于启动/停止、急停、试气、点动送丝、电弧已建立等时序控制和状态显示。

2）标准模拟信号接口：0-10V模拟信号，用于焊接电流、电压、送丝速度等焊接参数的设定和显示。

标准I/O和标准模拟信号接口提供的部分信号见表5-4-1，部分接口电路如图5-4-4所示。(https://www.chuimin.cn)

表5-4-1 信号类别与使用

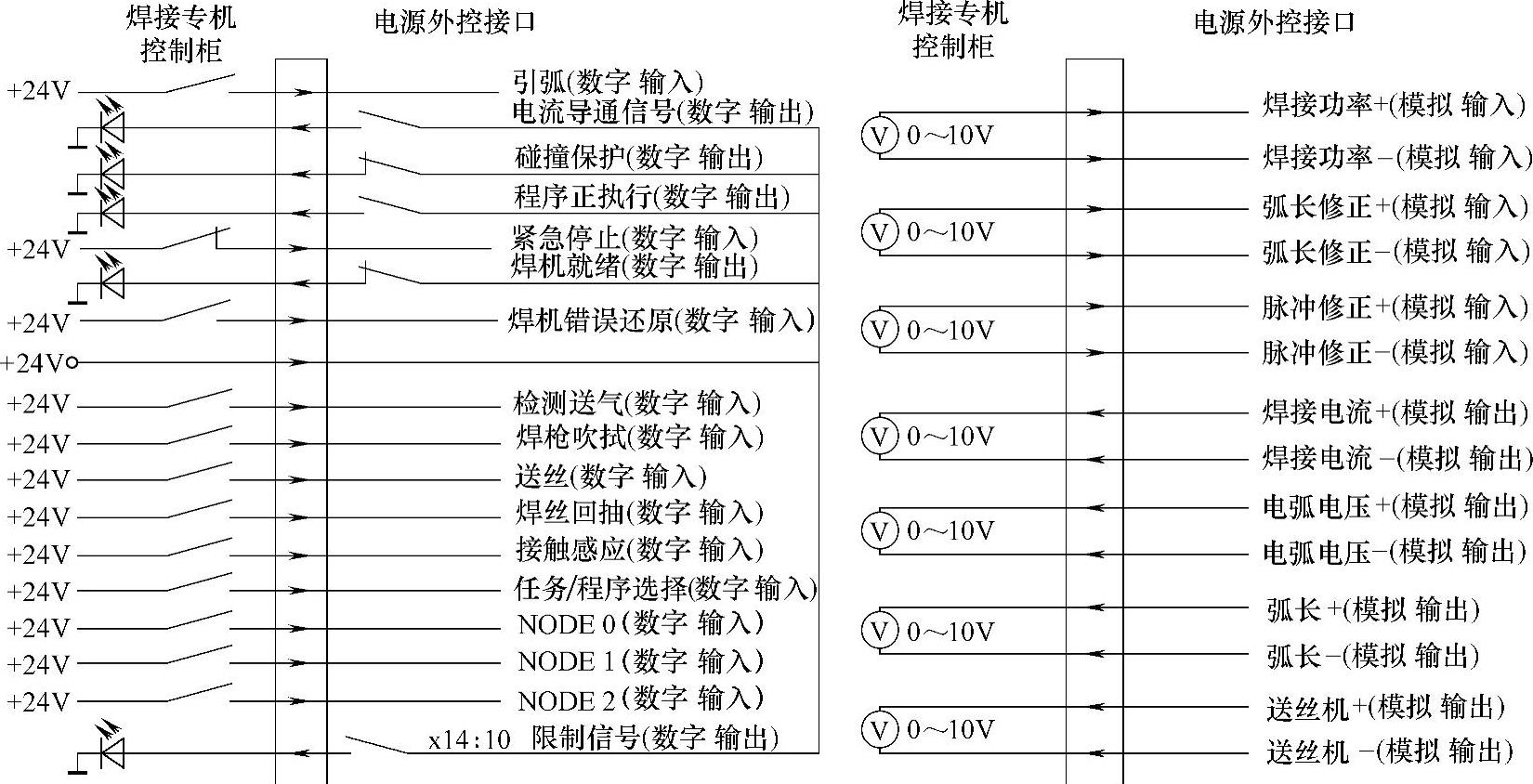

图5-4-4 标准I/O和标准模拟信号接口电路

（2）现场总线接口现场总线是发展趋势，作为标准，不同公司的产品可以方便地互相连接。焊接专机控制柜与弧焊电源之间只需2根信号线，连接方便简单。并且因为接线端子少，减少了系统故障的几率。这里以常用的DeviceNet接口为例来说明。DeviceNet总线系统如图5-4-5所示，最多64个节点，传输长度500m。接线模块如图5-4-6所示。现场总线连接器是五针插头，2、4为数据线，1和5为电源。处理数据宽度96位，可以提供焊机外控接口所需的所有信号，某一工作模式下每位的不同定义如图5-4-7所示。

图5-4-5 DeviceNet总线系统

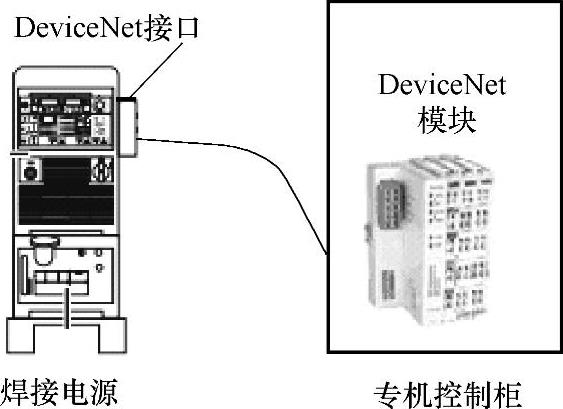

图5-4-6 DeviceNet总线连接器及设备连接图

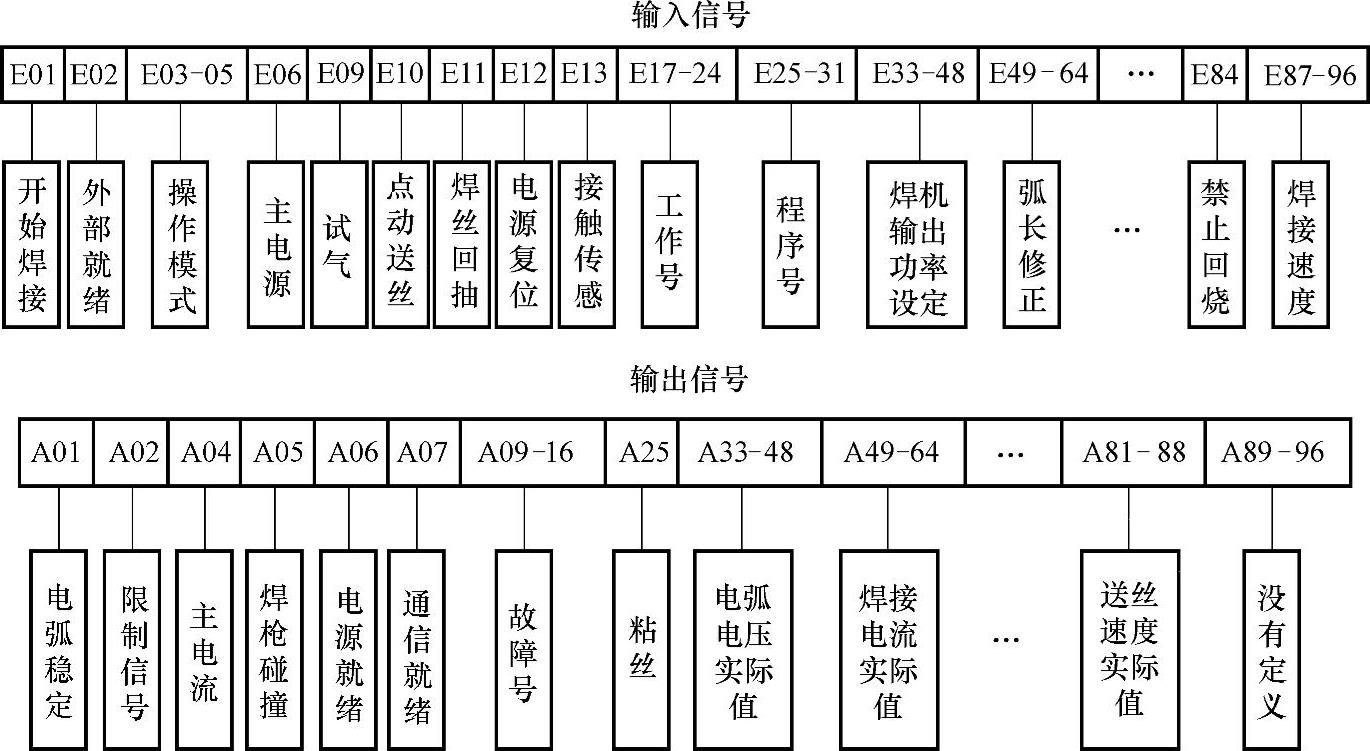

图5-4-7 现场总线接口提供的外控信号示意图
