1.程序删除

利用程序删除功能，可以删除CNC存储器中的指定程序或所有程序，但保存在存储器卡上的程序不能进行删除操作。程序删除的操作步骤如下：

1）按机床操作面板的『EDIT』键，选择程序编辑方式。

2）按MDI面板上的功能键【PROG】，LCD显示程序页面。

3）利用地址键【O】和数字键，输入需要删除的程序号，如O1234等；然后，按MDI面板的【DELET】键，便可删除指定的程序。

4）如输入程序号O9999，按【DELET】键，则可删除CNC存储器中的全部程序。

2.程序复制

利用程序复制功能，可以将一个完整的程序或程序中的一部分内容，直接粘贴到另一程序中。程序复制的操作步骤如下：

1）按机床操作面板的『EDIT』键，选择程序编辑方式；并利用程序检索功能，显示需要进行复制的源程序；然后，将光标定位到需要复制部分的开始位置。

2）按软功能键〖（操作）〗、并用扩展键显示图7.3-6所示的程序复制选择软功能键。

图7.3-6 程序复制选择软功能键

3）按软功能键〖选择〗，光标定位点将被指定为程序复制的起始点。

4）按光标移动键【→】或【↓】，从复制起始点开始到光标停止位置间的程序段，将以光标颜色显示，表明此范围的程序段已选定，CNC显示图7.3-7所示的程序复制软功能键。如选择错误，可按软功能键〖取消〗，撤销所选择的区域。

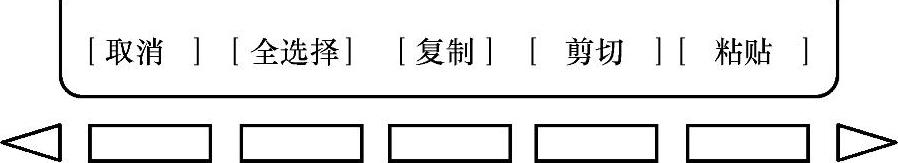

图7.3-7 程序复制软功能键

5）按软功能键〖复制〗，被选定程序段将被复制到CNC的粘贴板上。如果区域没有选定，CNC将显示操作出错信息“没有选择范围”；如所选择的程序容量超过了CNC粘贴板的容量，则显示操作出错信息“超出了拷贝缓冲区容量”。

6）利用程序检索功能，显示需要进行粘贴的目标程序，或直接创建一个新程序，然后，将光标定位到粘贴的起始位置。

7）按软功能键〖粘贴〗，CNC显示图7.3-8所示的粘贴软功能键。

8）选择〖BUF执行〗软功能键，CNC粘贴板上的内容将被粘贴到光标定位点之后的位置上。如CNC的粘贴板上没有利用复制功能写入程序段，CNC将显示操作出错信息“拷贝缓存是空的”。

如果在执行第3）步操作时，选择软功能键〖全选择〗，则除了程序号O外的全部内容将被选定，接着可直接执行第5）步操作，将完整的程序复制到CNC粘贴板中，然后，利用粘贴功能，将其粘贴到其他程序中。完整程序的复制，还可通过以下简单的操作方法实现。

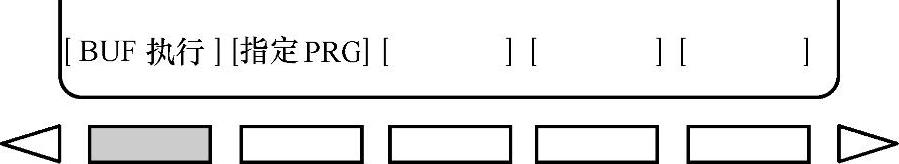

图7.3-8 程序粘贴软功能键(https://www.chuimin.cn)

1）按机床操作面板的『EDIT』键，选择程序编辑方式；

2）利用程序检索功能，直接显示需要进行粘贴的目标程序，并将光标定位到粘贴的起始位置。

3）按软功能键〖（操作）〗、并用扩展键显示图7.3-6所示的程序复制选择软功能键。

4）按软功能键〖粘贴〗，CNC显示图7.3-8所示的粘贴软功能键。

5）利用MDI面板输入需要复制的源程序号、按软功能键〖指定PRG〗，源程序将被直接粘贴到目标程序上。如指定的源程序不存在，CNC将显示操作出错信息“没有指定程序”。

3.程序剪切和移动

程序剪切和复制的区别仅在于：程序复制时，所选定的程序段复制到CNC粘贴板后，仍然保留在原来的程序中；而程序剪切时，所选定的程序段剪切到CNC粘贴板后，将从原来程序中删除。

程序剪切除了第5）步需要选择软功能键〖剪切〗外，其余均和复制操作相同。同样，如果在执行第3）步选择程序剪切区域操作时，选择了软功能键〖全选择〗，则整个程序将被剪切，原来的程序将成为只有程序号的空程序。剪切到CNC粘贴板中的程序段，同样可通过粘贴操作，粘贴到其他程序中，因此，这一操作又称为程序移动。

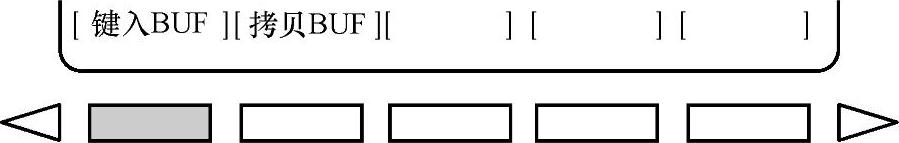

4.输入缓冲区的复制和移动

上述复制、剪切是通过CNC粘贴板的过度，生成新加工程序的操作，其缺点是复制在粘贴板上的程序只能原封不动地粘贴到新程序上，而不能对其修改，因此，通过复制生成的程序，通常还需要进行后续的编辑操作。为了能够对所复制、剪切的程序段进行修改，需要使用CNC的“输入缓冲区的复制和移动”功能。

输入缓冲区的复制和移动功能在CNC参数PRM3205.2设定为“1”时生效，此时，执行程序复制、剪切操作时，所选定的程序将被复制、剪切到CNC的输入缓冲区，而不再写入到粘贴板，因此，可直接在输入缓冲区内修改程序，并插入到其他程序中，从而使得复制、修改、粘贴操作可一次性完成。FS-0iD输入缓冲区的容量为127字符，如果复制的字数超过127个，CNC将显示操作出错信息“超出了输入缓冲器容量”。
