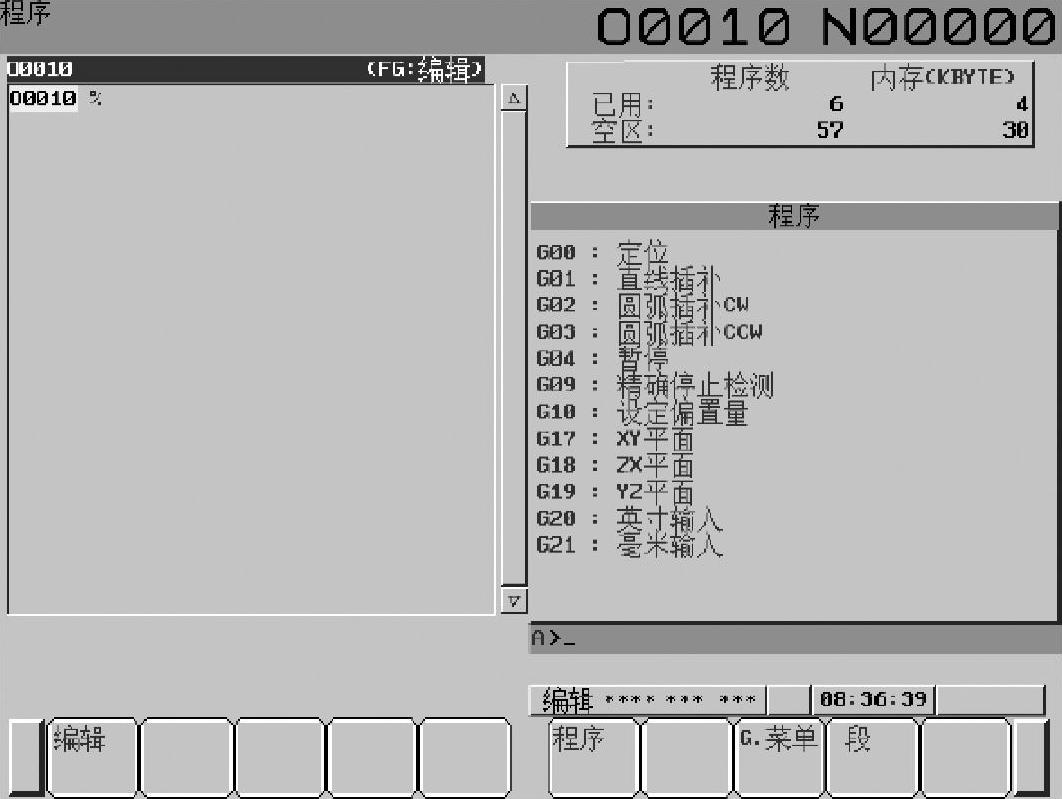

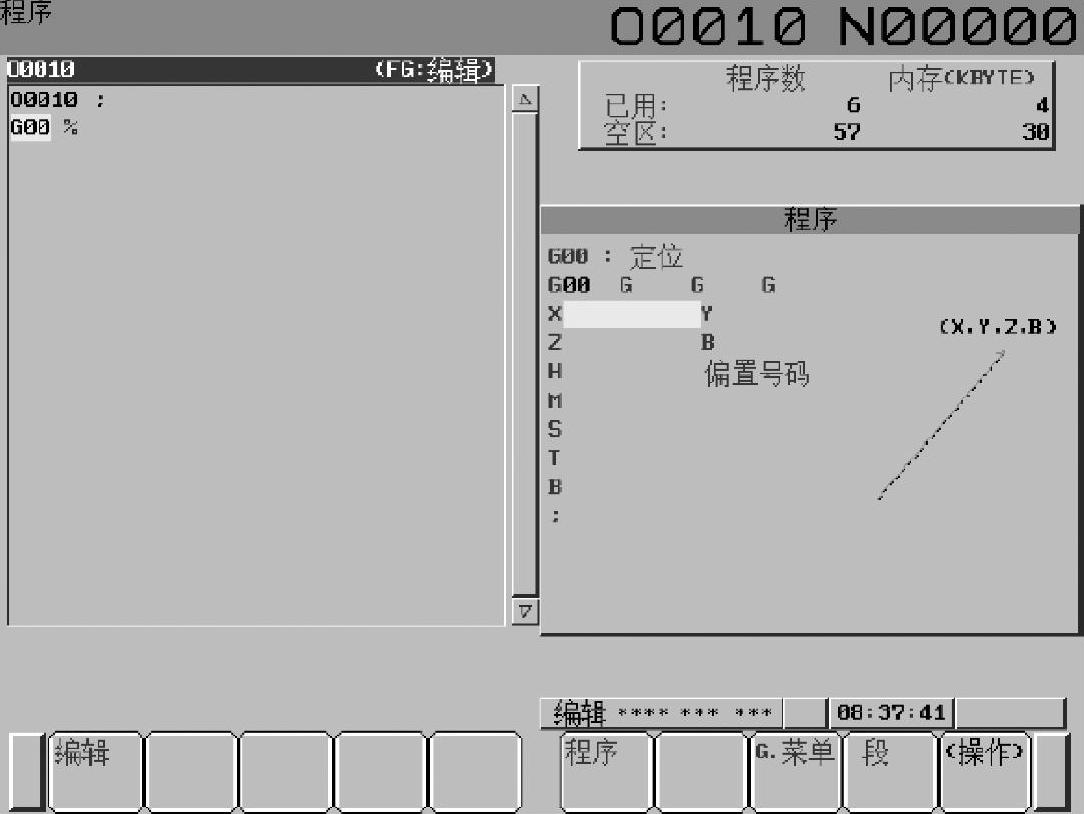

【摘要】：图8.2-4 程序一览表显示图8.2-5 下一程序段显示3.程序检查当CNC处于自动运行时，通过MDI面板的功能键及软功能键〖程序〗，可选择程序显示页面。图8.2-7 8.4in LCD的当前程序段显示图8.2-8 G代码指令提示显示图8.2-9 G代码指令输入显示对话编程生成的程序同样可以利用程序编辑功能，进行修改、替换、删除、复制等操作，有关对话编程的更多内容，可以参见第6章、6.1节。

1.下一程序段显示

当CNC处于自动运行状态时，通过MDI面板的功能键【PRG】选择程序显示后，再按软功能键〖下一步〗，LCD可显示图8.2-5所示的下一程序段执行信息。

下一程序段执行信息的显示内容包括当前有效及下一程序段有效的模态G、M、S、F代码，当前执行段的G代码和坐标轴指令位置，下一程序段的指令位置等信息。在10.4in LCD上，还可显示坐标轴位置、加工零件数、运行时间、循环时间等位置显示页面的信息和软功能键，并通过软功能键〖绝对〗、〖相对〗、〖全部〗切换坐标轴位置显示方式。

图8.2-2 自动运行时的程序显示

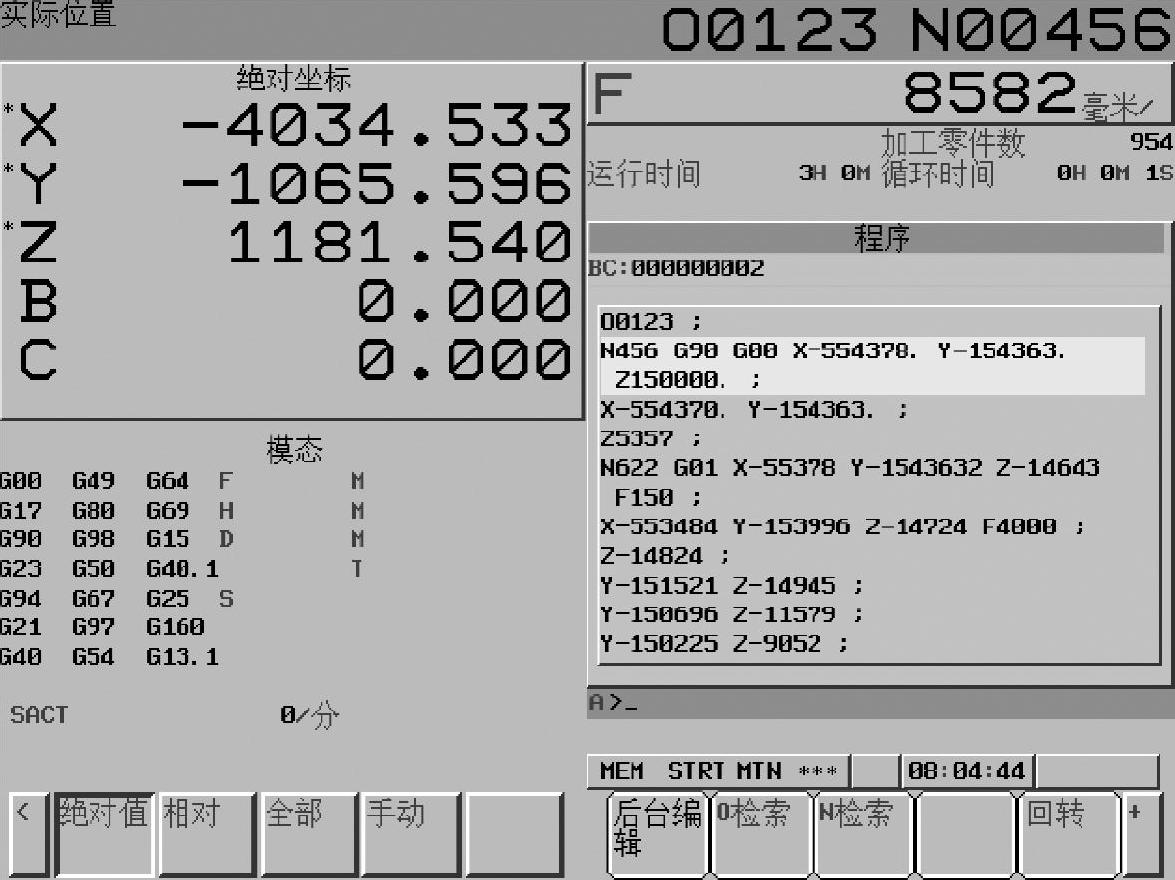

图8.2-3 10.4in LCD的程序综合显示

2.当前程序段显示

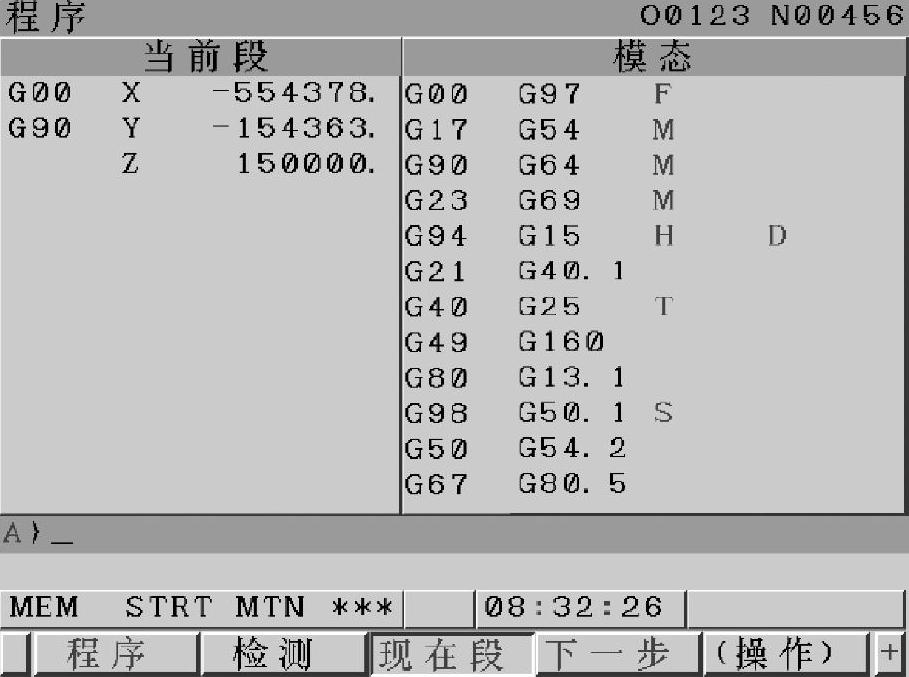

在8.4in LCD上，当CNC处于自动运行时，利用MDI面板的功能键【PRG】选择程序显示后，还可通过软功能键〖现在段〗，显示图8.2-6所示的当前程序段执行信息。

当前程序段的显示内容包括当前执行段的G代码、当前有效的模态G、M、S、F代码，当前程序段的坐标轴指令位置等基本信息。

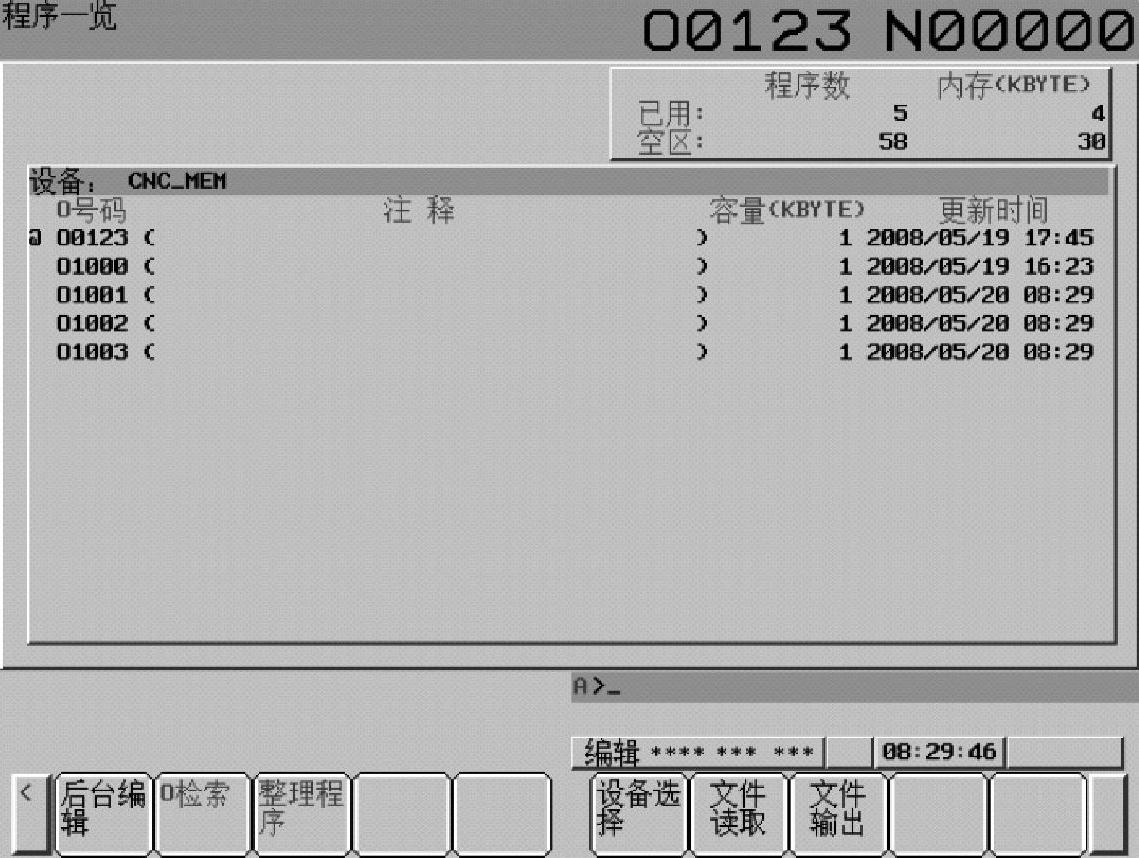

图8.2-4 程序一览表显示

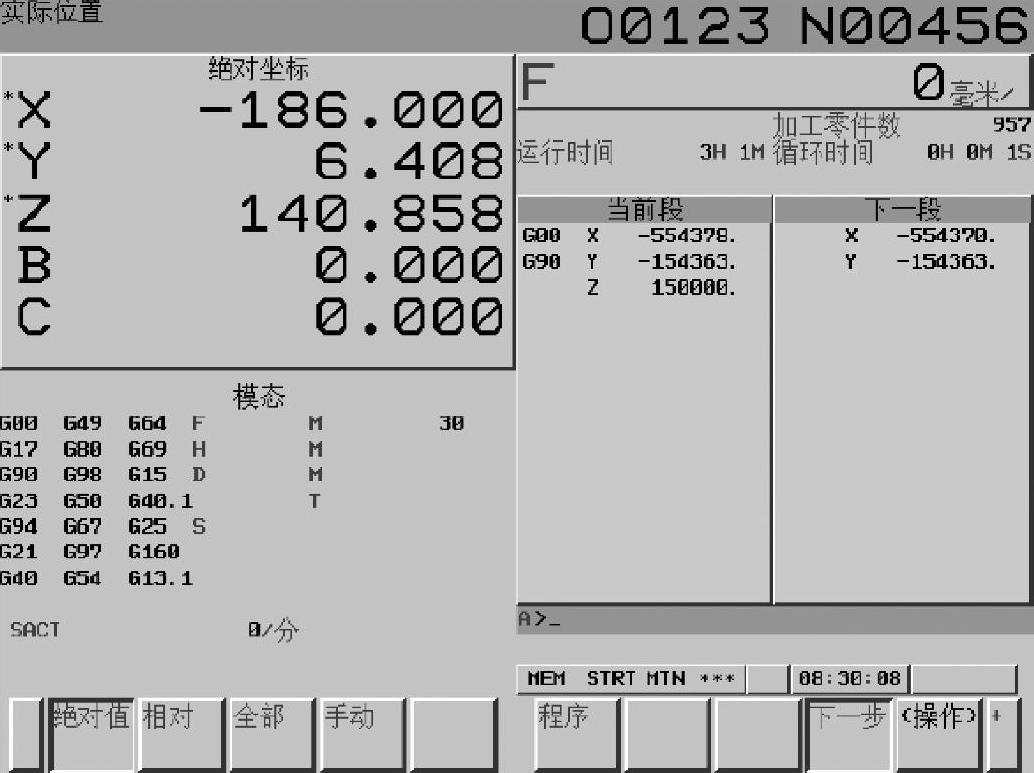

图8.2-5 下一程序段显示

3.程序检查

当CNC处于自动运行时，通过MDI面板的功能键【PRG】及软功能键〖程序〗，可选择程序显示页面。但是，在使用8.4in LCD的CNC，不能像10.4in LCD那样，通过再次按软功能键〖程序〗选择程序综合显示页面，它需要通过软功能键〖检测〗，显示图8.2-7所示的程序综合显示页面。(https://www.chuimin.cn)

8.4in LCD的程序综合显示页面的显示内容包括当前执行的程序段、将要执行的程序段（最多4段）以及坐标轴位置、剩余移动量，当前有效的模态G代码（最多12个）和模态M、S、F代码，实际移动速度等基本信息，通过软功能键〖相对〗、〖绝对〗，可选择坐标轴的位置显示形式。

当CNC参数PRM3117.0设定为“1”时，使用8.4in LCD的CNC也可在程序检查页面显示主轴负载和主轴速度表，此时，显示页中的剩余移动量和模态G代码显示区将显示主轴负载表和速度表。如需要将其切换为剩余移动量和模态G代码显示，可在位置显示模式下，按〖监控〗、并选择〖残移动〗软功能键，有关内容参见8.1.2节。
