1.基本说明
保存在CNC存储器上的加工程序可以通过MDI面板进行编辑。程序的编辑同样需要将图7-1.3所示的附加机床操作面板，或用户自制机床操作面板上的存储器保护旋钮置于“编辑允许”位置，以取消存储器保护功能，然后通过下述的编辑使能操作，使得程序修改成为允许。在此基础上，可以通过程序检索、程序段检索和字检索功能，将光标定位至需要修改的位置，然后按前述的程序字插入、替换、删除和程序段删除同样的方法，进行程序编辑。
如果CNC选择有快速数据服务功能选件，程序编辑也可对存储器卡进行。存储器卡中的程序可以进行字插入、替换、删除，程序段删除，检索等编辑操作，但不能执行程序创建（输入）、删除、复制、整理和密码保护操作。编辑存储器卡程序前，需要通过以下操作生效存储器卡功能。
1）按机床操作面板的『EDIT』或『MEM』键，选择程序编辑或存储器操作方式。
2）按MDI面板上的功能键【PROG】，LCD显示程序页面。
3）按软功能键〖一览〗，显示加工程序一览表。
4）按软功能键〖（操作）〗，并通过扩展键，显示软功能键〖设备〗（或〖设备选择〗）。
5）按软功能键〖设备〗（或〖设备选择〗），并选择软功能键〖存储卡〗，生效存储卡程序编辑功能。
6）按返回键退回主菜单。
2.编辑使能
如CNC参数PRM8131.4设定为“1”，CNC的数据保护功能将生效，这时，程序编辑需要通过如下操作，取消程序的“编辑禁止”属性。
1）按机床操作面板的『EDIT』键，选择程序编辑方式。
2）按MDI面板上的功能键【PROG】，LCD显示程序页面。
3）按软功能键〖一览〗，显示加工程序一览表。
4）按软功能键〖一览+〗，可详细显示加工程序的属性。
5）利用光标移动键【↑】或【↓】，选择需要进行编辑的程序号。
6）按软功能键〖（操作）〗后，选择软功能键〖属性〗。
7）选择软功能键〖可编辑〗，使程序编辑成为允许；接着按软功能键〖结束〗，完成程序属性的修改。
程序编辑完成后，如果需要对程序进行编辑保护，可通过上述1）～6）步操作，选择程序属性，然后在第7）步操作中，选择〖编辑禁止〗，接着按软功能键〖结束〗，完成程序属性的修改。
3.程序检索
保存在CNC存储器或存储器卡上的加工程序，可利用程序检索操作，在LCD上显示指定的程序，并进行编辑、删除或自动运行等操作。程序检索的操作步骤如下：
1）按机床操作面板的『EDIT』键，选择程序编辑方式；或按机床操作面板的『MEM』键，选择MEM运行方式。
2）按MDI面板上的功能键【PROG】，LCD显示程序页面。
3）利用地址键【O】和数字键，输入需要检索的程序号，如O1234等。
4）按MDI面板的光标移动键【↑】或【↓】；或者，按软功能键〖O检索〗，指定的程序将在LCD上显示；LCD的右上角将显示程序号。
如果CNC存储器中不存在需要检索的程序，LCD将显示报警PS071。如第3）步操作只输入程序号【O】、未输入数字，然后执行第4）步操作，则CNC将自动选择紧接当前程序号的下一个程序（或上一个）程序进行显示。
4.程序段检索
利用程序段检索功能，可将光标直接定位到指定的程序段上，对其进行编辑、删除或重新启动等操作。简单程序的程序段检索，可直接利用MDI面板上的页面选择键【PAGE↑】、【PAGE↓】及光标移动键【↑】、【↓】进行定位；复杂程序的程序段检索，可通过如下操作实现：
1）利用程序检索功能，使需要编辑的程序在LCD上显示。
2）利用地址键【N】和数字键，输入需要检索的程序段号，如N100等。
3）按软功能键〖N检索〗，光标将定位到指定的程序段上；LCD的右上角将显示程序段号。如当前程序中不存在需要检索的程序段号，LCD将显示报警PS060。
4）如在MEM、EDIT方式下，按软功能键〖（操作）〗后选择软功能键〖回转〗；或利用MDI面板输入程序号、按软功能键〖O检索〗；或在EDIT方式下，按MDI面板的【RE- SET】键；光标可返回到程序的开始位置。
5.字检索
利用字检索功能，可将光标直接定位到指定的程序字上，对其进行修改、删除或插入等操作。简单程序的程序字检索，可直接用MDI面板上的页面选择键【PAGE↑】、【PAGE↓】及光标移动键【↑】、【↓】进行定位；复杂程序的程序字检索，可通过如下操作实现。
1）利用程序检索功能，使需要编辑的程序在LCD上显示。
2）利用地址键和数字键，输入需要检索的程序字，如X100等。
3）按软功能键〖检索↓〗，或按MDI面板的光标移动键【↓】，光标将定位到指定的程序字上；如当前程序中不存在需要检索的程序字，LCD将显示报警PS071。
4）再次按〖检索↓〗，光标将定位到下一个同样的程序字上；按〖检索↑〗，则定位到上一个同样的程序字上。

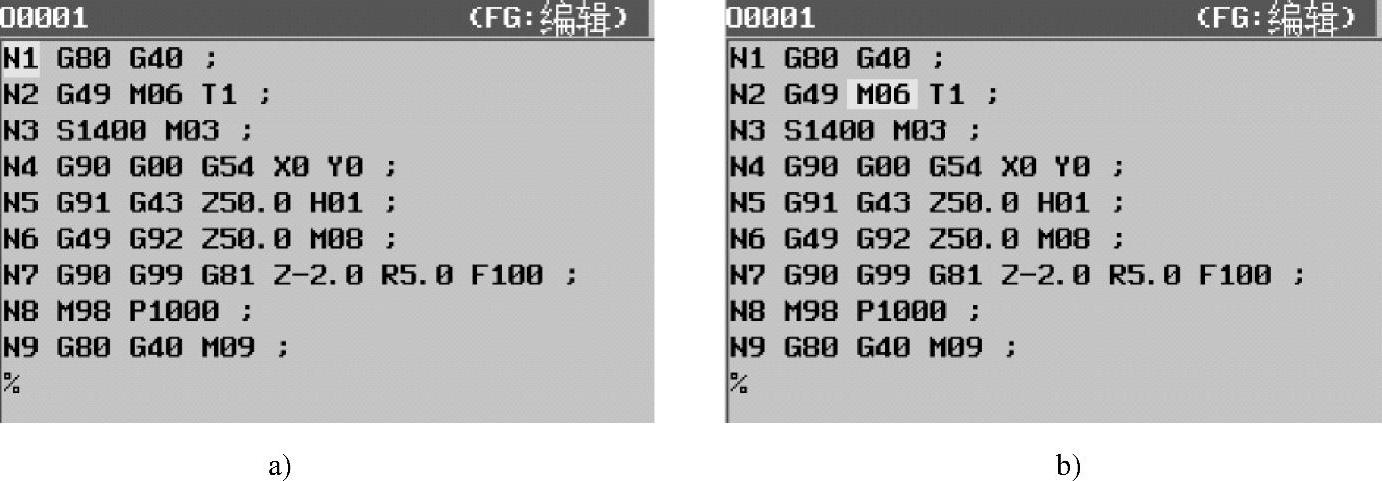

字检索功能可检索单独的地址。例如，在图7.3-5a所示的程序显示页面，如输入检索地址M，第1次按软功能键〖检索↓〗，光标将向下定位到图7.3-5b所示、N2的M06上；再次按软功能键〖检索↓〗，光标将继续向下定位到N3的M03上，接着按软功能键〖检索↑〗，光标可向上返回到N2的M06上等。
图7.3-5 字检索的操作
但是，如需要检索程序字，则执行第2）步操作时，需要输入完整的程序字。例如，在图7-3.5a上，为了检索N5的Z50.0，需要输入Z50.0，然后按软功能键〖检索↓〗；如只输入Z5，光标无法定位到N5的Z50.0上。
