PCB菜单命令和原理图有所不同，除了“File”、“View”、“Project”、“Design”和“Tools”以外，出现了新菜单“Auto Route”，其中，“Place”菜单的内容也发生了变化，如图4-4所示。

图4-4 “Place”菜单

1.绘制导线

铜膜线是覆铜板经过加工以后在PCB上的铜膜走线，又称为导线，用于连接各个焊点，是印制电路板的重要组成。

在PCB编辑器中，绘制导线的方式和原理图编辑器类似，只是命令菜单不同，具体操作如下所述。

（1）绘制直线

单击“Place”→“Interactive Routing”菜单命令，光标出现十字符号，则进入绘制导线的状态，如图4-5所示。

（2）绘制折线

在导线的转折处单击，然后继续绘制，即可完成，如图4-6所示。

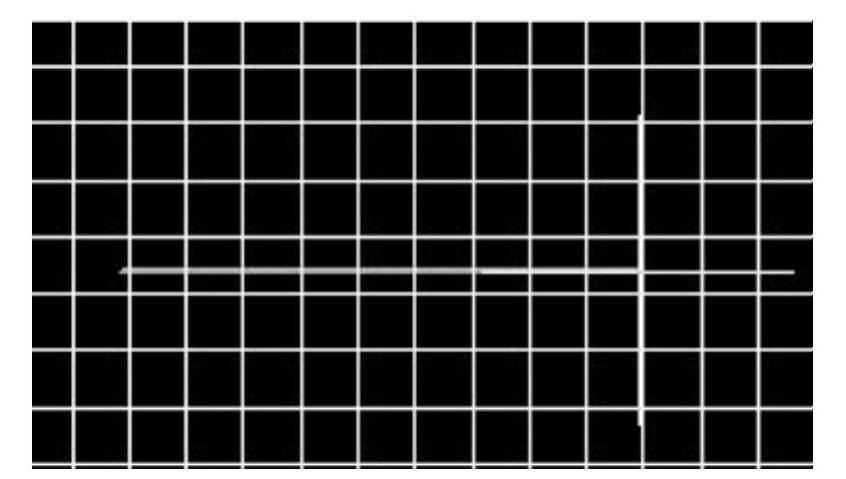

图4-5 绘制直线

图4-6 绘制折线

（3）修改导线

画完导线如果需要修改，可以用菜单命令来进行。执行“Edit”→“Move”→“Move”命令，可以将导线的直线段单独移动，执行“Edit”→“Move”→“Drag”命令可以将选中导线拖动，而与之相连的导线也随之变形，此命令可以拉长或缩短相邻导线，如图4-7所示。

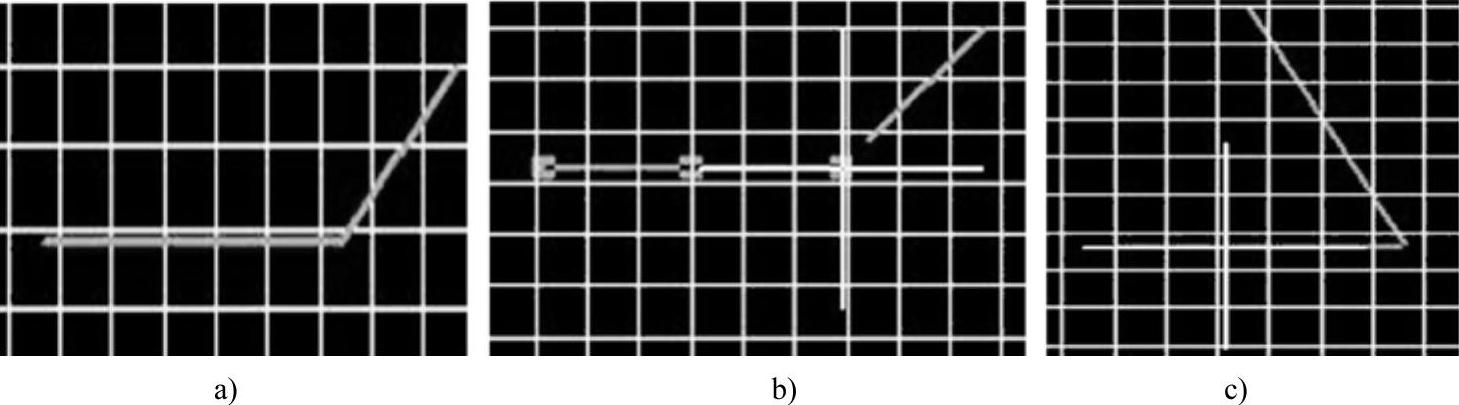

图4-7 编辑修改导线的“Move”→“Drag”命令

a）原图 b）Move命令效果 c）Drag命令效果

（4）设置导线宽度

在绘制导线的时候，按下<tab>键，可以设置导线宽度，如图4-8所示。

2.放置焊盘

焊盘是用焊锡连接元件引脚和导线的PCB图件。有方形、圆形和八角形。焊盘主要有两个参数：孔径尺寸和焊盘大小。

执行“Place”→“Pad”命令可以放置焊盘，如图4-9所示。

图4-8 绘制导线宽度

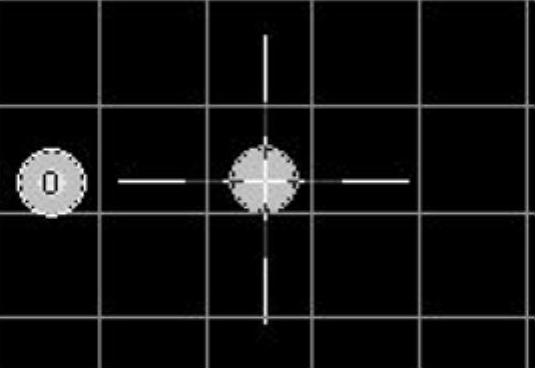

图4-9 放置焊盘

在放置的时候按下<Tab>键，可以打开“属性”对话框，如图4-10所示。

图4-10 “焊盘属性”设置对话框

3.放置过孔

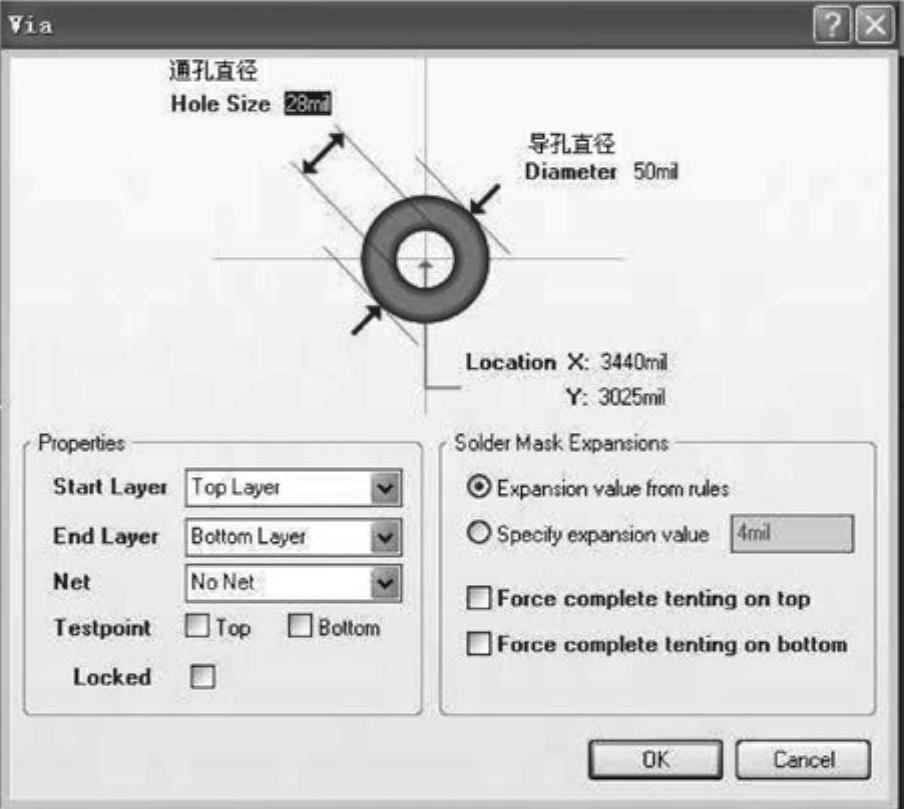

过孔又称为导孔，是连接不同板层间导线的PCB图件，导孔有3种，从顶层到底层的穿透式导孔（普通双层板都是用的穿透式导孔），从顶层到内层或从内层到底层的盲导孔，内层间的屏蔽导孔。导孔只有圆形一种形状，尺寸有两个，即通孔直径和导孔直径。放置过孔是用“Place”→“Via”命令，同样按下<Tab>键可以调出“过孔的属性”对话框，如图4-11所示。
