原型结构的综合优化设计方案
【摘要】：原型结构的综合延伸设计，是更为贴近实现服装原创设计作品的结构技术性运用。1．衣身原型结构的综合延伸设计衣身原型结构的综合延伸设计是对衣身结构各方面多种因素的考虑，其结构的设计构成关系已初具服装的丰富性和完整性。
原型结构的综合延伸设计，是更为贴近实现服装原创设计作品的结构技术性运用。它是指在服装原型省位转移、省与分割、省与褶设计变化的基础上，进行的多种要素追踪式设计变化。设计可配合领口、领型、袖窿、袖型和衣型等各方面因素，以寻求设计造型的多种可行性。
1．衣身原型结构的综合延伸设计
衣身原型结构的综合延伸设计是对衣身结构各方面多种因素的考虑，其结构的设计构成关系已初具服装的丰富性和完整性。如图1-16所示为省与分割、褶的延伸设计，图1-20所示是在图1-16的基础上将前衣片又进一步延伸分割展开量，使衣型款式前身呈现垂褶效果的设计。而图1-21～图1-24所示为省与分割、省与褶的延伸设计又分别结合了领型（无领型、有领型）、袖型及衣摆的展开量起伏，使其更贴近成衣款式造型。

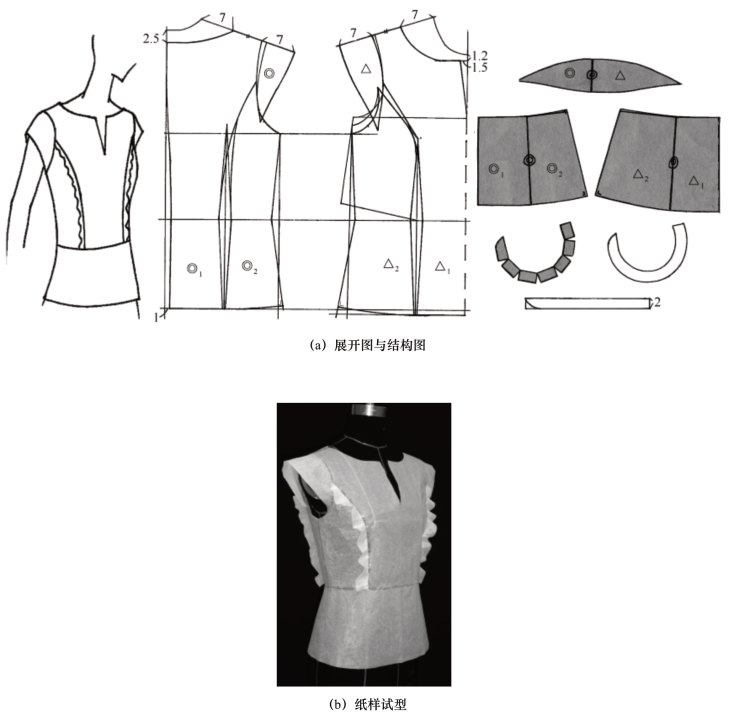

图1-20 在图1-16的基础上对衣身原型省与褶、分割的综合延伸设计变化

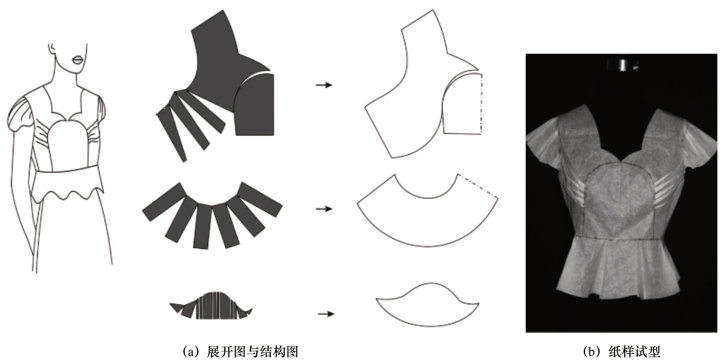

图1-21 衣身原型省与褶、分割的综合延伸结合袖型、领型的设计变化1

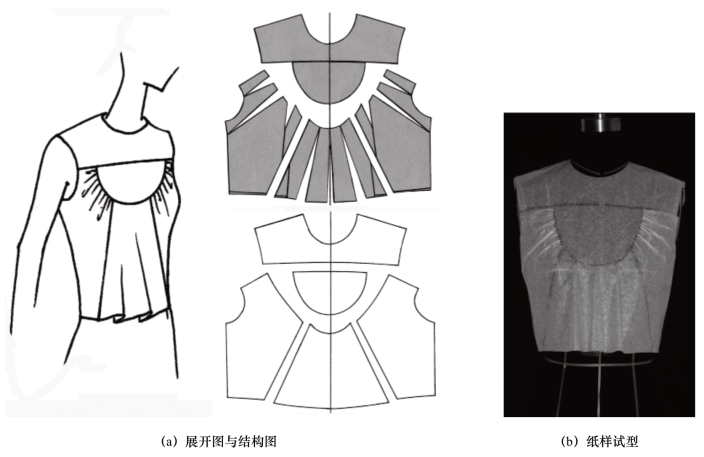

图1-22 衣身原型省与褶、分割的综合延伸结合袖型、领型的设计变化2
(https://www.chuimin.cn)

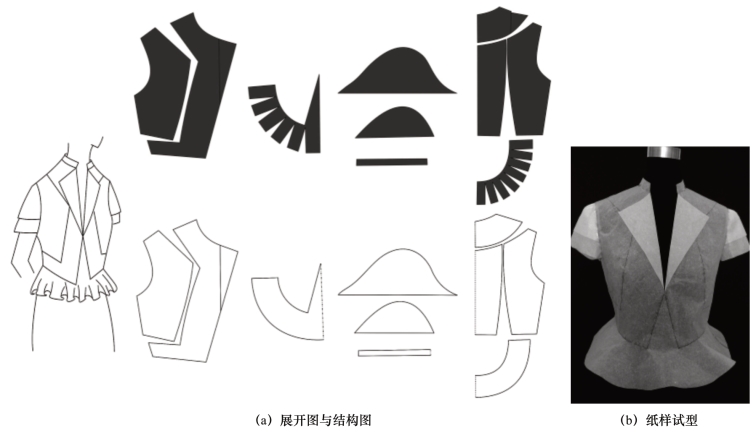

图1-23 衣身原型省与褶、分割的综合延伸结合袖型、领型的设计变化3

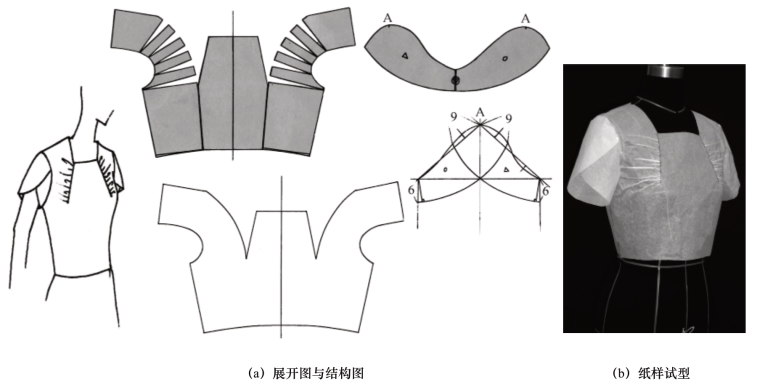

图1-24 衣身原型省与褶、分割的综合延伸结合袖型、领型、饰边的设计变化
2．裙原型结构的综合延伸设计
裙原型结构的综合延伸设计同样是对裙结构多种因素的考虑，以裙原型省的转移、省与分割、省与褶设计变化的综合运用的造型关系来体现裙装整体设计变化的丰富性和接近成衣的完整性。图1-25、图1-26所示分别为两款裙装的结构图和纸样试型，图1-25所示的裙装款式设计的对应结构是通过省与纵向分割相结合，在分割线处做进一步延伸饰边展开量的夹缝处理，使此款设计获得具有动感的裙身层叠垂坠效果。图1-26所示的裙装款式设计的对应结构也是由省与纵向分割相结合，进一步延伸腰臀处的横向分割及裙侧片横向分割线部位的裙身展开量捏褶来丰富设计效果。
图1-25 裙原型省与褶、分割的综合延伸结合饰边的设计变化
图1-26 裙原型省与褶、分割的综合延伸结合裙身展开量捏褶的设计变化
（梁军工作室王超、包阔、闫超超设计及制图试型）
