乘员显控界面设计优化方案
【摘要】：在进行乘员显控界面设计时，由于每个显控终端需要为乘员提供的信息显示和操控内容较多，都需要设计不同的界面来分类显示不同类型的信息和操控界面。为了保证所有乘员显控界面风格的一致性，提高界面的可用性，乘员显控界面设计包括框架设计、颜色字体设计及详细设计3个步骤。图4-9一个典型的乘员显控界面
在进行乘员显控界面设计时，由于每个显控终端需要为乘员提供的信息显示和操控内容较多，都需要设计不同的界面来分类显示不同类型的信息和操控界面。为了保证所有乘员显控界面风格的一致性，提高界面的可用性，乘员显控界面设计包括框架设计、颜色字体设计及详细设计3个步骤。
1.框架设计

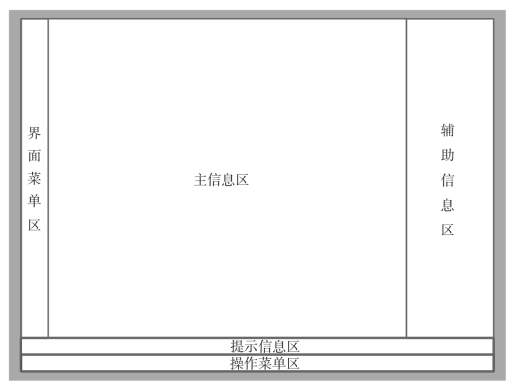

针对驾驶员终端、车长战斗终端、车长指控终端和炮长战斗终端，界面可划分为几十个不同类型，用于显示不同的信息和操控，乘员显控界面可以基于如图4-8所示的界面框架。
界面一般划分为5个区域，包括界面菜单区、主信息区、辅助信息区、提示信息区和操作菜单区。
（1）界面菜单区主要按照界面显示内容的不同类型对界面进行分类，每类信息组成一个主界面，通过界面菜单操作在不同的主界面之间进行切换。
（2）主信息区根据不同主界面显示不同类型的主要信息。主信息区中的信息通常为经常关注的显示内容。
（3）辅助信息区主要显示主界面中的次要信息，为弹出窗口模式，可按照不同类型划分为多个辅助信息窗口，通过操作菜单调出或关闭。辅助信息区中的信息通常为不常关注的显示内容。
（4）提示信息区主要显示系统的提示信息，如时间、报警等。提示信息区为固定显示区，不随主界面和操作菜单的切换而变化。
（5）操作菜单区主要显示不同主界面对应的操作内容，包括多级菜单操作、辅助信息区操作、开关操作等内容。
2.颜色字体设计
图4-8 乘员显控界面总体框架设计
1）一般设计原则
界面背景色采用黑色表示；界面文字采用粗体宋体字，颜色一般采用黑色、白色、红色、黄色、绿色、蓝色、灰色表示，字体大小默认采用24像素×24像素或对应字号字体（对应18号字），也可根据实际窗口大小和内容采用20像素×20像素（对应15号字）或16像素×16像素（对应12号字）或对应字号字体，如菜单文字可采用20像素×20像素字号，辅助窗口（侧窗口）可采用16像素×16像素字号，详见表4-6。

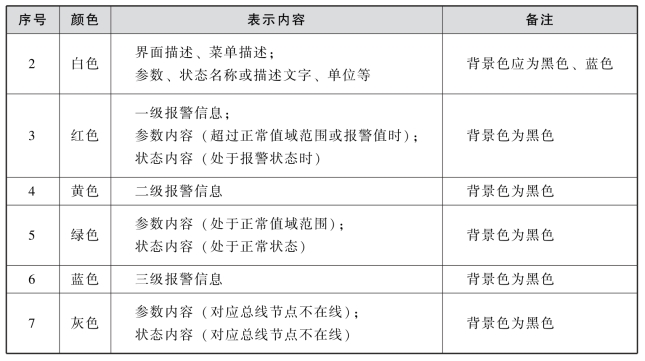

表4-6 界面文字颜色使用条件
续表
2）数据显示
（1）仪表显示：为参数主界面内容的主要显示方式，包括圆形仪表和柱状仪表。其中，圆形仪表显示车速和发动机转速信息；柱状仪表显示电压、温度、压力、燃油量等信息。仪表数据采用绿色（数据为正常值）或红色（数据超过报警值）表示。
（2）数字（数值）显示：为不适合用仪表表示数据的显示方式。参数名称和单位采用白色文字表示，参数内容采用绿色数字（数据为正常值）或红色数字（数据超过报警值）表示，详见表4-7。
表4-7 数据显示颜色表示方法
续表
3）文字显示
文字显示通过文字内容表示来显示状态信息，是状态信息的主要显示方式。状态名称采用白色文字表示，状态内容采用绿色文字（状态正常）或红色文字（状态异常或告警）表示。
4）菜单项显示
菜单项显示通过菜单项文字和背景颜色来显示状态信息，是菜单项的主要显示方式，具体内容如表4-8所示。
表4-8 菜单项表示方式（见彩插）
菜单项名称一般为2～4个汉字，最多不超过6个汉字，建议采用20像素×20像素文字表示，若有特殊情况可使用16像素×16像素文字。
4）报警信息显示
报警信息显示分为以下两种方式：
（1）报警图标显示通过图标表示报警信息的级别，在报警信息栏中显示。其中，一级报警采用红色图标表示；二级报警采用黄色图标表示；三级报警采用蓝色图标表示；提示信息无图标表示。
（2）报警文字内容显示通过文字描述报警信息的等级、危急程度、具体内容和建议措施，在报警信息栏和报警界面中显示。其中，报警信息文字颜色与其等级对应的颜色相同，提示信息文字颜色用绿色表示。
3.详细设计
一个典型的乘员显控界面如图4-9所示。在该实例中，界面菜单区包括导航、参数、报警和维护等几类界面，通过乘员终端左侧的按键在不同的界面之间进行切换，目前选中参数界面；主信息区为驾驶员需要经常关注的显示内容，通过圆形仪表、柱形仪表、文字、图标等多种形式组合生成；辅助信息区配合主信息区，显示行车相关的水温、压力等信息，通过仪表形式实现；提示信息区包含报警信息（报警等级、报警内容文字）以及系统时间信息；操作菜单区显示参数界面下的几个子界面，用于显示更详细的信息。
图4-9 一个典型的乘员显控界面
