电气二次部分：选择性的分析介绍，
【摘要】：选择性是指电力系统中某电气元件发生故障时,由距离故障点最近的保护装置动作将故障元件从电力系统中切除,使停电范围尽可能缩小,以保证其他非故障部分继续运行。图4-2单侧电源电网中保护选择性动作说明图在如图4-2所示的电网中,当线路4WL上的k2点发生短路时,按照选择性的要求,应该由保护装置6动作,断路器6QF跳闸,将故障线路4WL切除。
选择性是指电力系统中某电气元件发生故障时,由距离故障点最近的保护装置动作将故障元件从电力系统中切除,使停电范围尽可能缩小,以保证其他非故障部分继续运行。

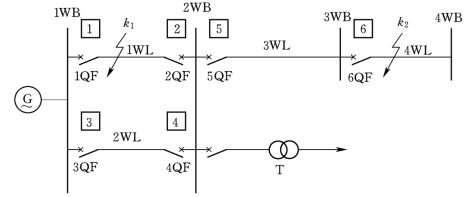

图4-2 单侧电源电网中保护选择性动作说明图(https://www.chuimin.cn)
在如图4-2所示的电网中,当线路4WL上的k2点发生短路时,按照选择性的要求,应该由保护装置6动作,断路器6QF跳闸,将故障线路4WL切除。此外,除了由线路4WL供电的用户外,其他用户得到继续供电。又如线路1WL上的k1点发生短路,按照选择性的要求,应只由保护装置1和2动作,断路器1QF、2QF跳闸,以切除故障线路1WL,变电所1WB所接线路2WL和变电所B仍应照常供电。此时若断路器3QF或4QF也跳闸,则整个电网停电,这种情况就称为无选择性,但是,当线路4WL上的k2点发生短路,如果保护装置6或断路器6QF由于某种原因拒绝动作,而由保护装置5动作,断路器5QF跳闸切除故障线路4WL,这种情况也认为是有选择性的。这种情况虽然切除了一部分非故障线路,但它是由于断路器或保护装置拒绝动作造成的,所以仍然是尽可能地限制了故障的扩大,尽量缩小了停电范围。保护装置5实际上起着相邻下一段线路远后备保护的作用。
保护装置的选择性,是由合理地选择保护方案和正确整定电气动作值和上下级保护动作时限的大小来达到配合而获得的。
