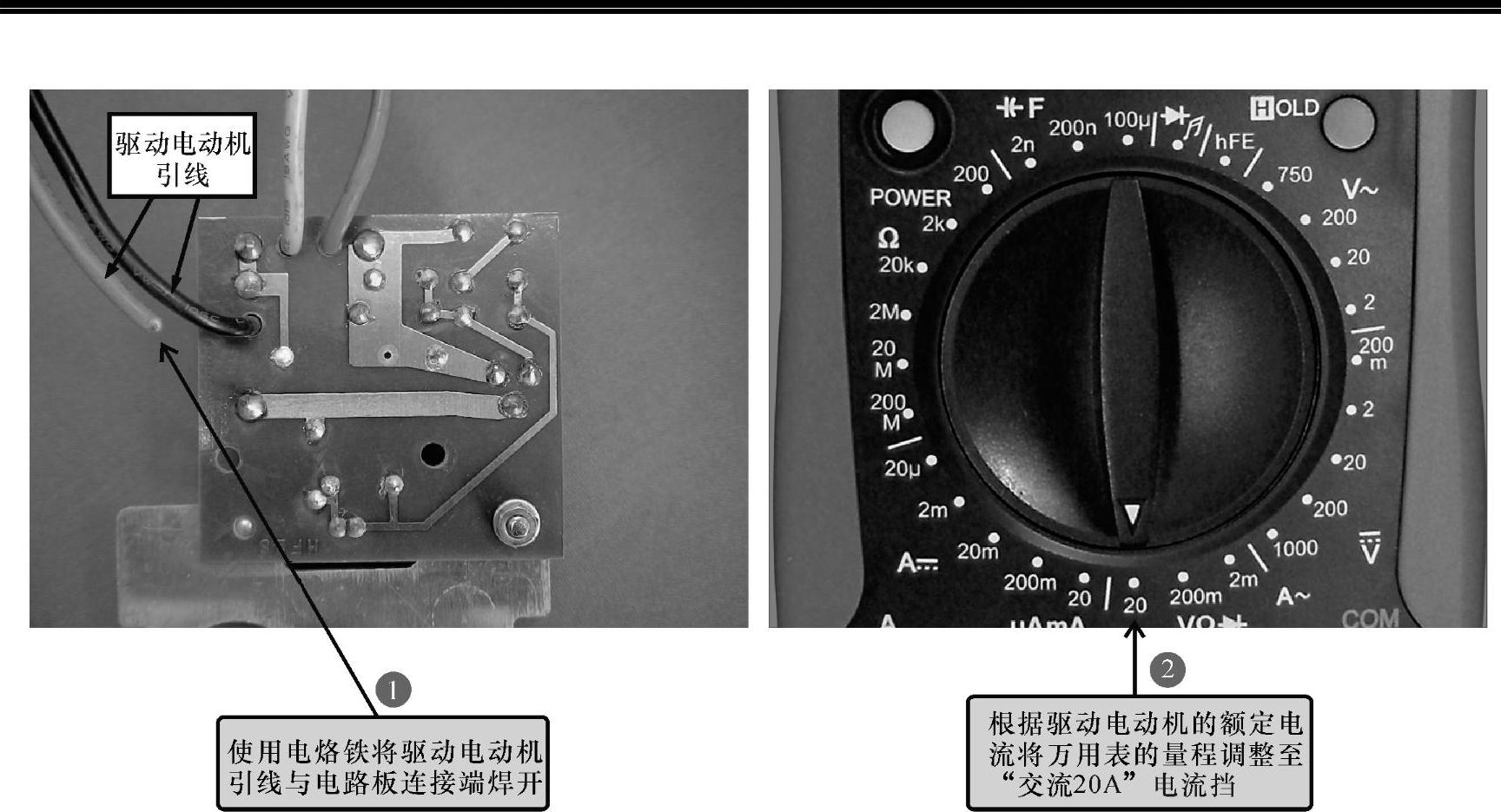

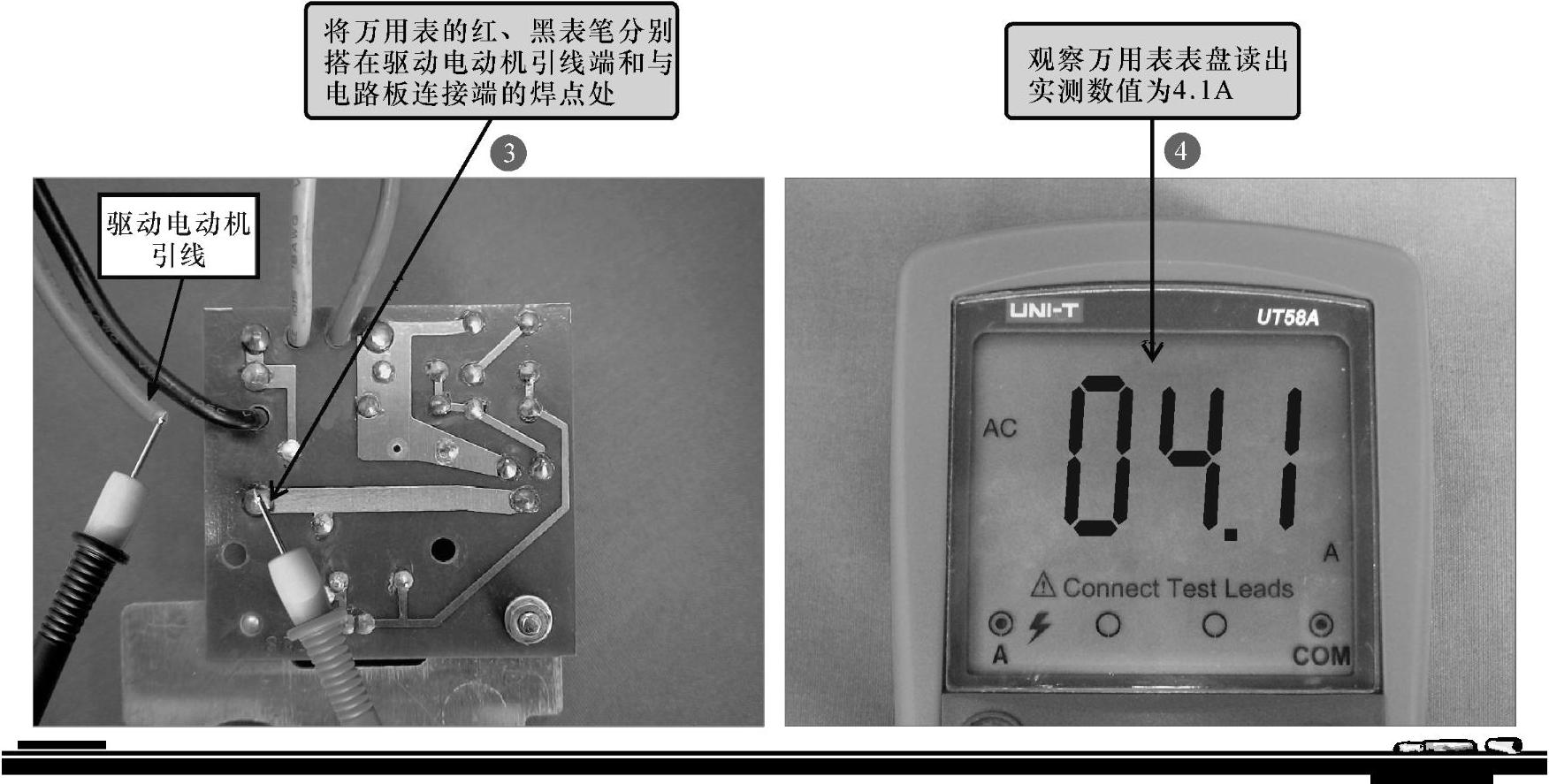

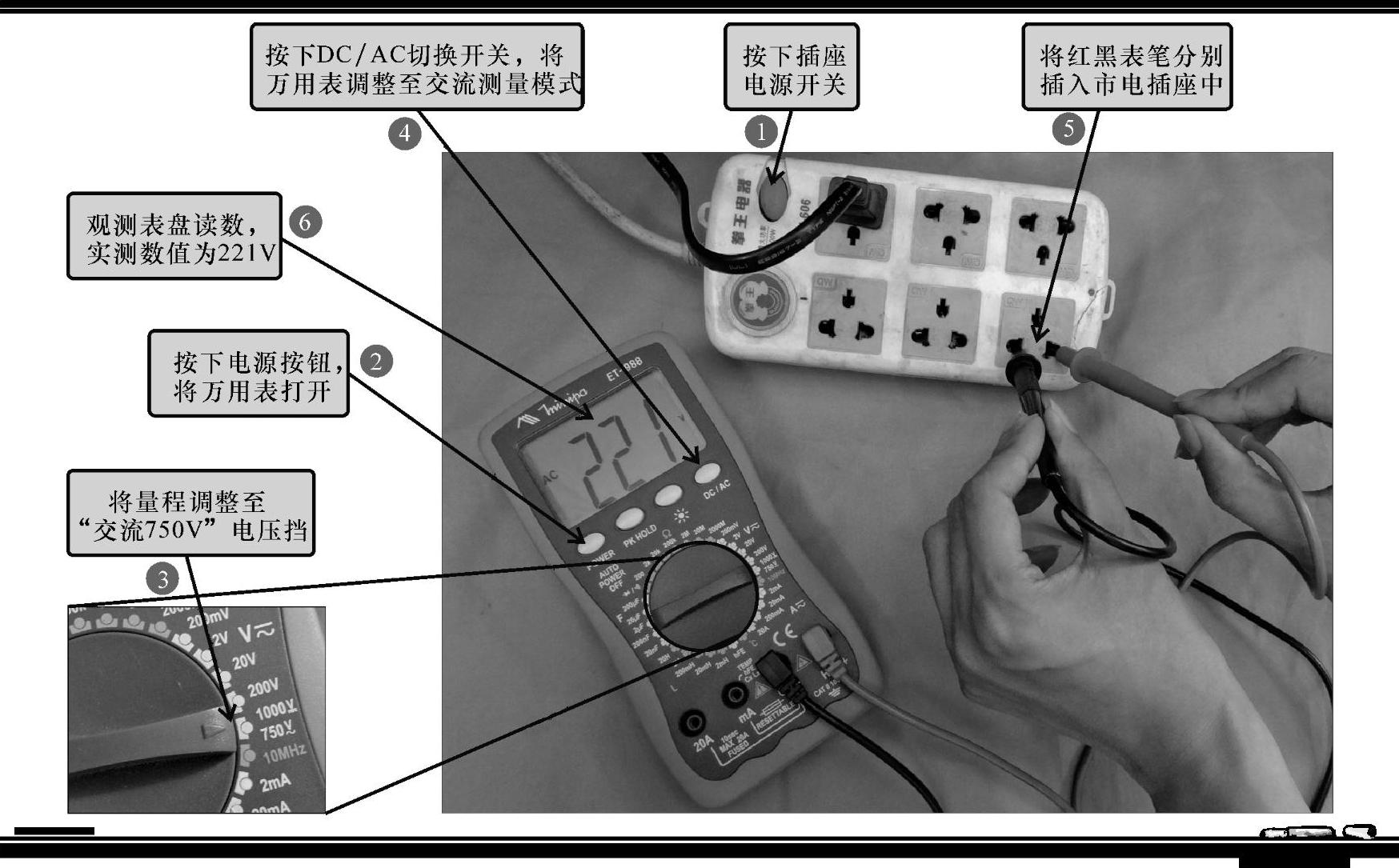

【摘要】：使用数字万用表检测吸尘器驱动电动机回路中交流电流的操作方法如图2-9所示。以数字万用表检测市电插座输出交流电压为例进行训练。图3.76加散热片和风扇蜗杆传动1—散热片；2—溅油轮；3—风扇图2-11 使用数字万用表检测市电插座输出交流电压的操作方法

万用表是家电维修中的主要检测用仪表。通过万用表，家电维修人员可以实现电阻、电容、电压、电流等多种量的检测。一般来说，目前常用的万用表主要有指针式万用表和数字式万用表，这两种万用表虽然原理和显示方式存在区别，但使用方法基本类似。下面，我们就通过实际的测量，练会万用表的规范操作技能。

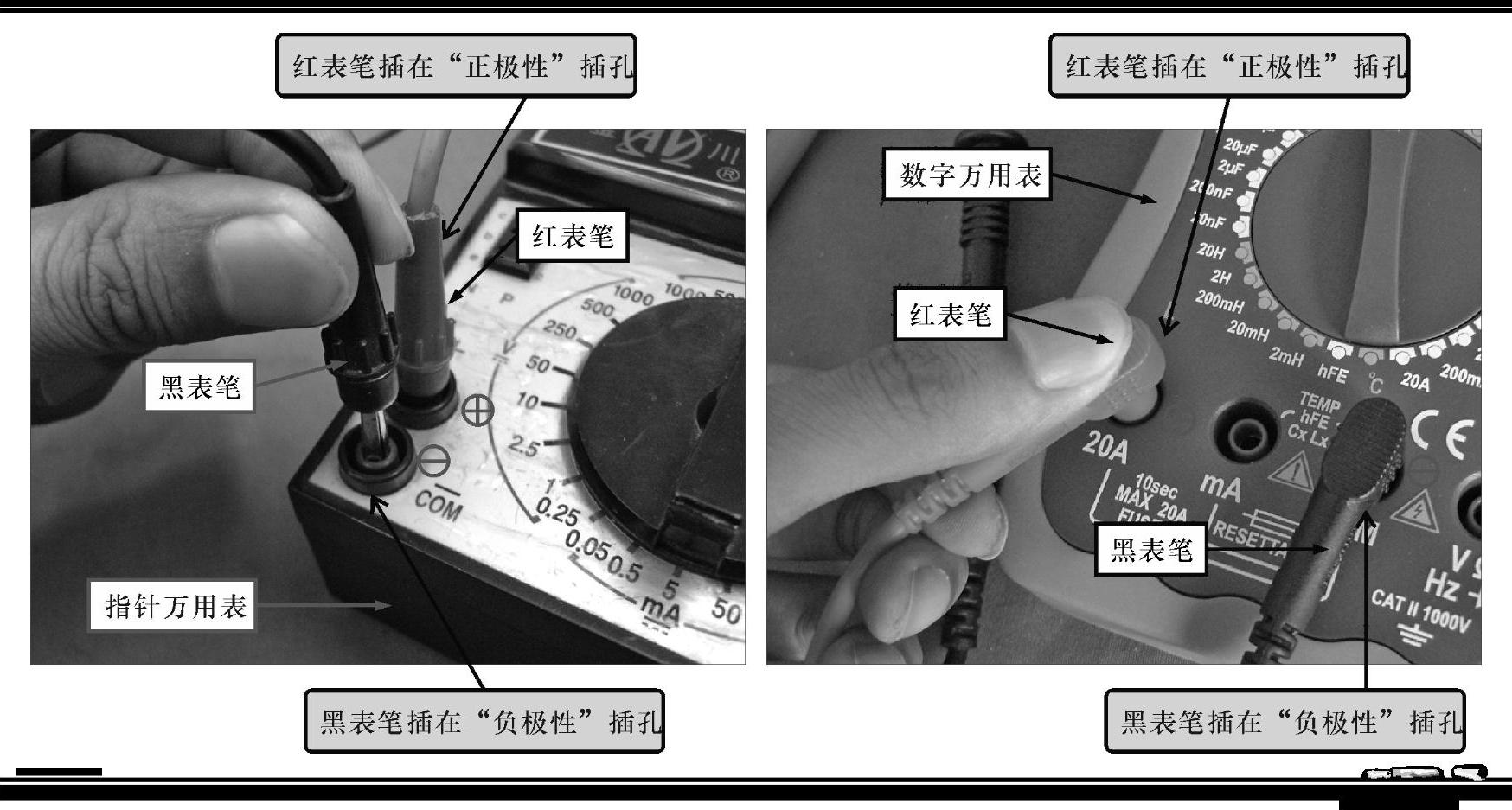

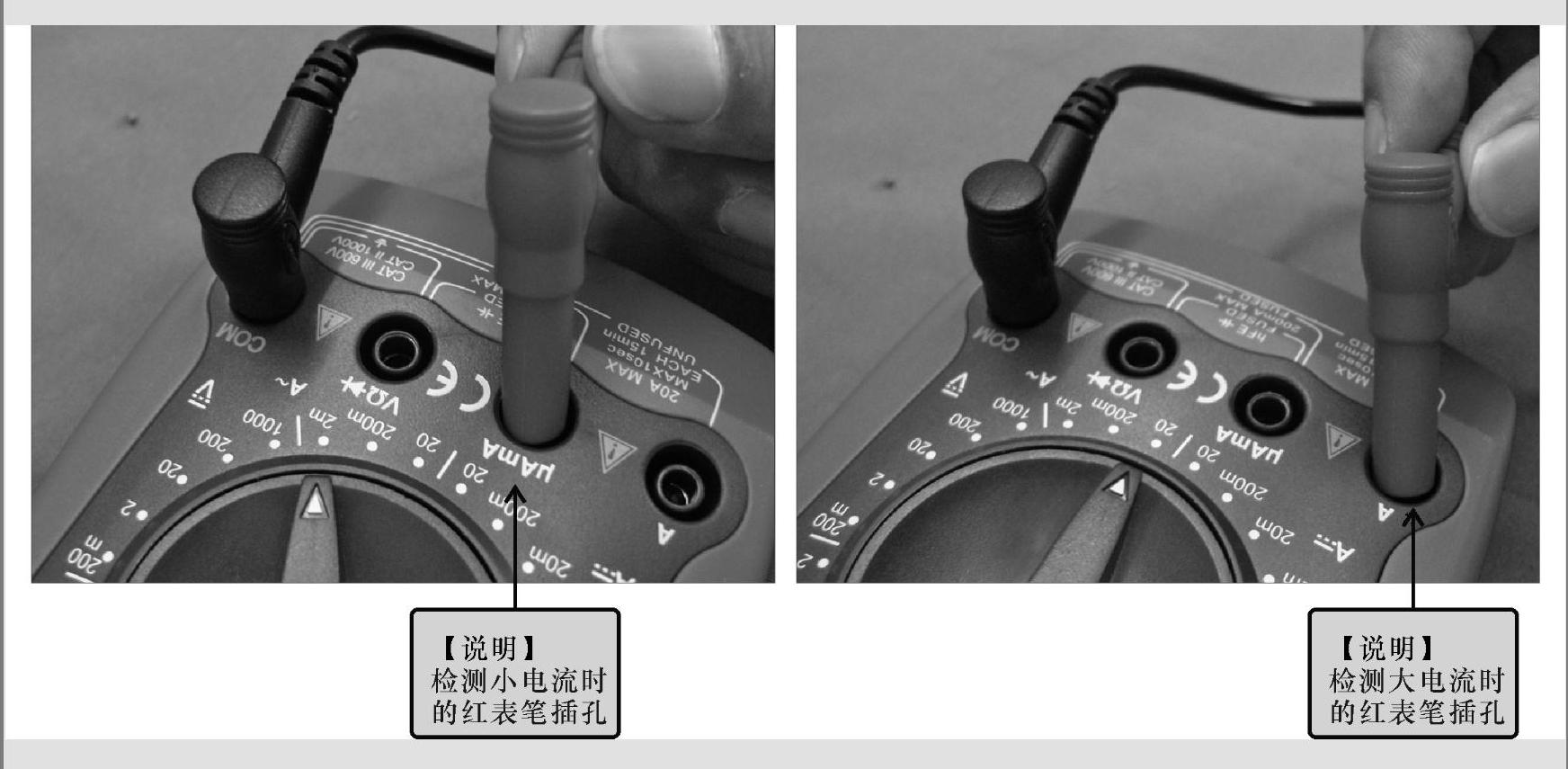

使用万用表进行检修测量时，首先将万用表的两根表笔分别插入万用表相应的表笔插孔中。连接表笔的操作示意如图2-1所示。

图2-1 连接表笔的操作示意

【注意】

通常，根据习惯，红表笔插接在“正极性”表笔插孔中，测量时接高电位；黑表笔插接在“负极性”表笔插孔中，测量时接低电位。

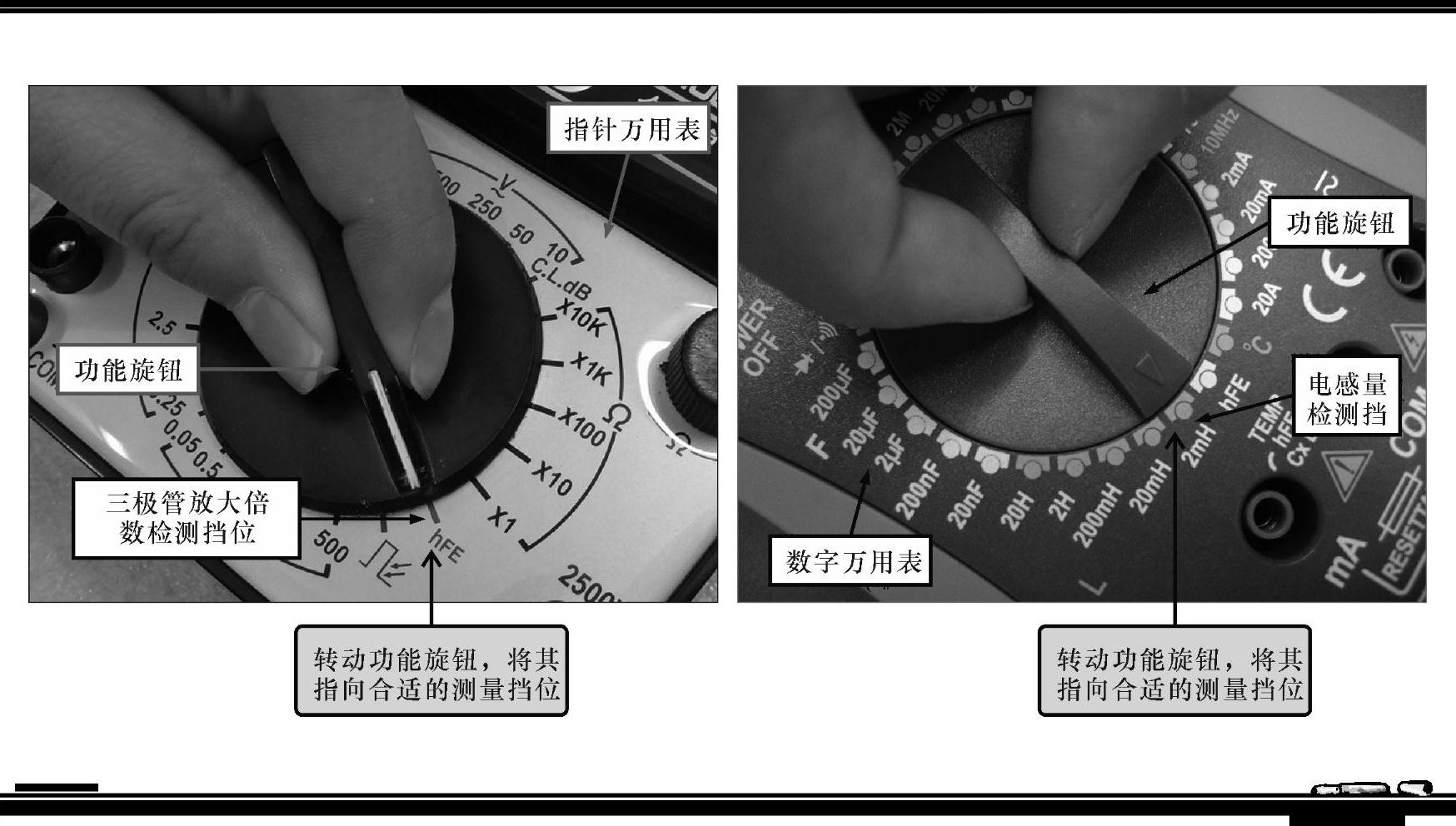

表笔插接好后要根据测量需求（测量对象）选择测量项目、调整测量挡位（量程调整），如图2-2所示。对万用表测量项目及量程的选择调整是通过万用表上的功能旋钮实现的。

图2-2 调整万用表的量程

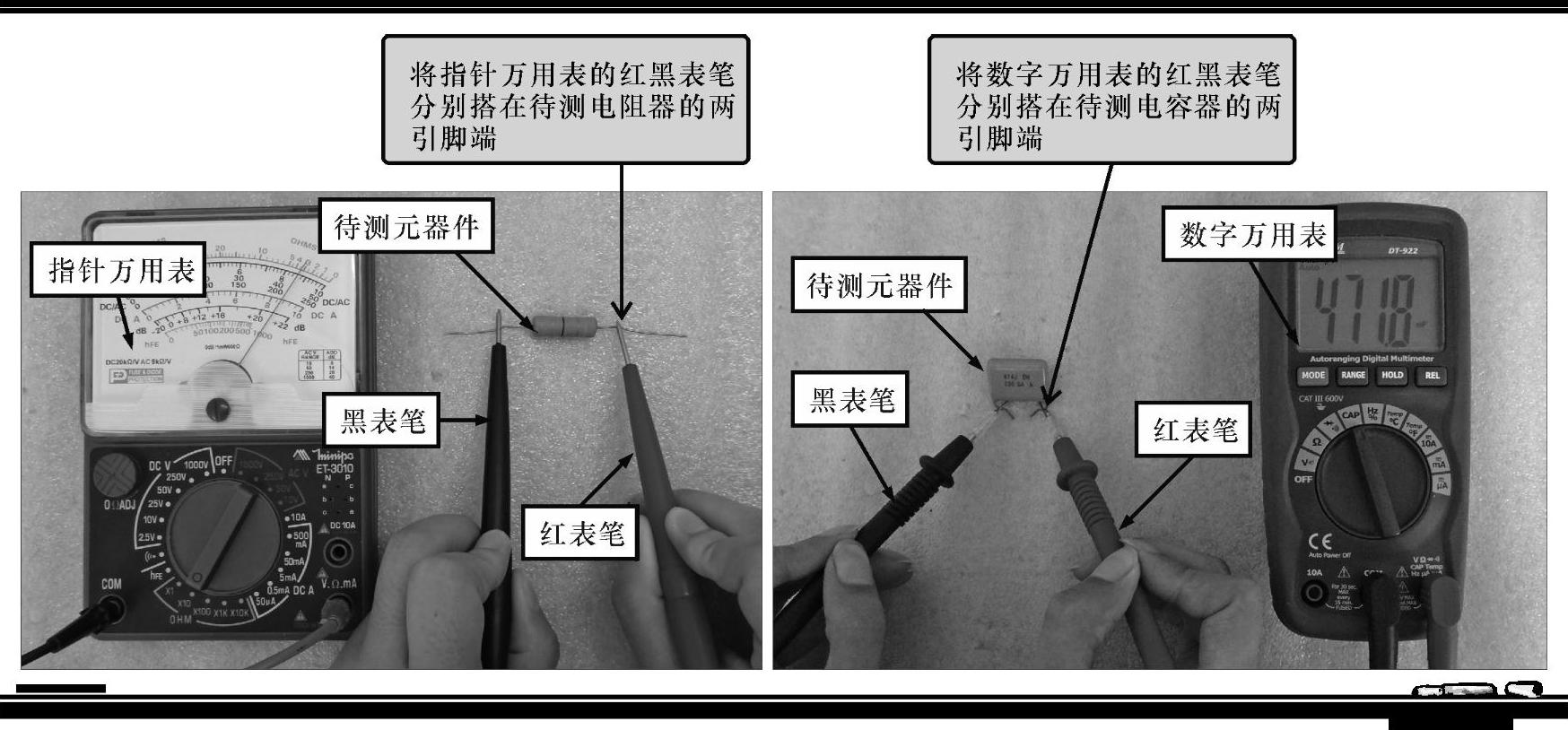

量程设置完毕，即可将万用表的表笔分别接触待测电路（或元器件）的测量端，便可根据表盘指示，读取测量结果，如图2-3所示。

图2-3 将万用表表笔分别接触待测元器件的测量端

【注意】

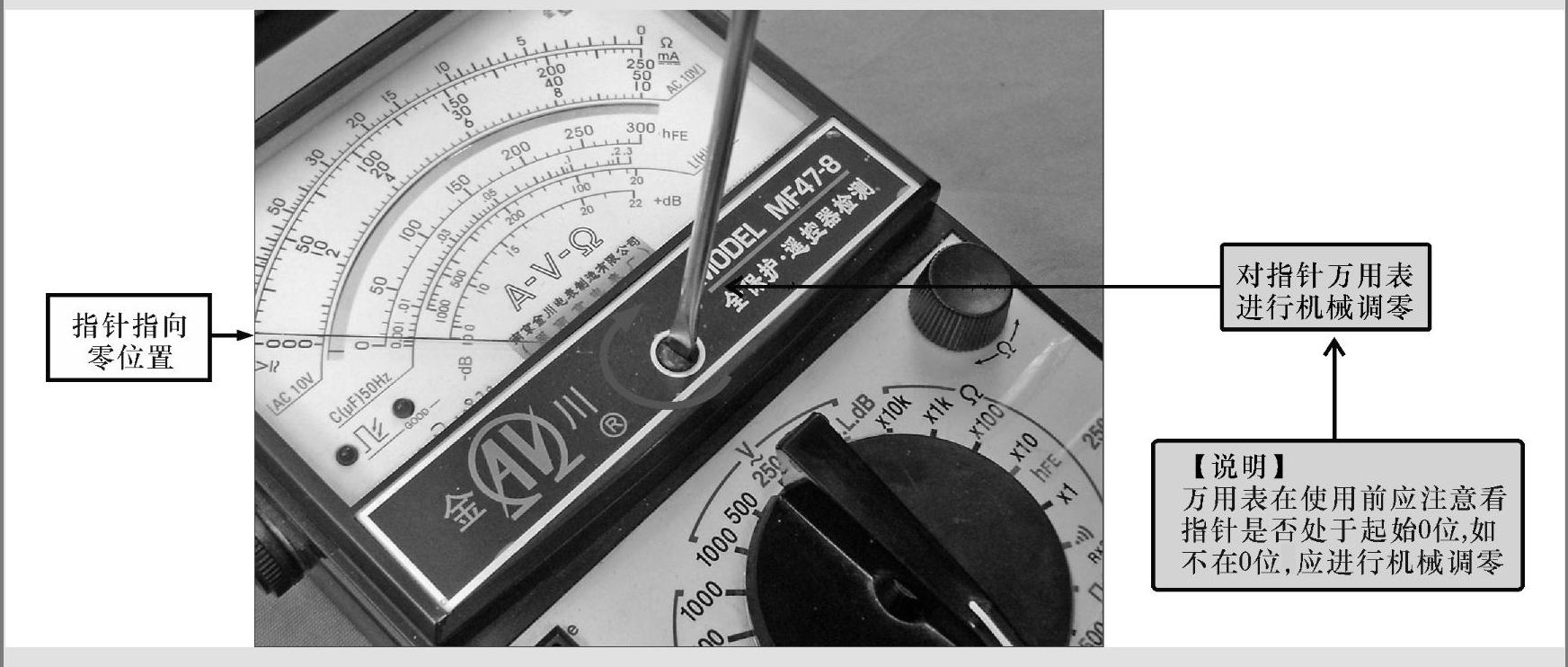

值得注意的是，如果使用指针万用表，在测量之前，还需观察万用表表盘的指针是否指向零位，如果指针指示不在零位，还需对指针万用表进行机械调零，以确保测量准确，机械调零的方法如图2-4所示。

图2-4 指针万用表机械调零的方法

下面，我们特别安排了电阻值的测量、直流电压的测量、电容量的测量、交流电压的测量和交流电流的测量等5个测量训练。希望大家通过训练，加深、熟练万用表的操作。为了让大家体会指针万用表和数字万用表的使用特色，在电阻值和直流电压的测量训练中，我们选择了指针万用表作为测量仪表；在电容量、交流电压和交流电流的测量训练中，我们选择了数字万用表作为测量仪表。

1.使用指针万用表完成电阻值的测量训练

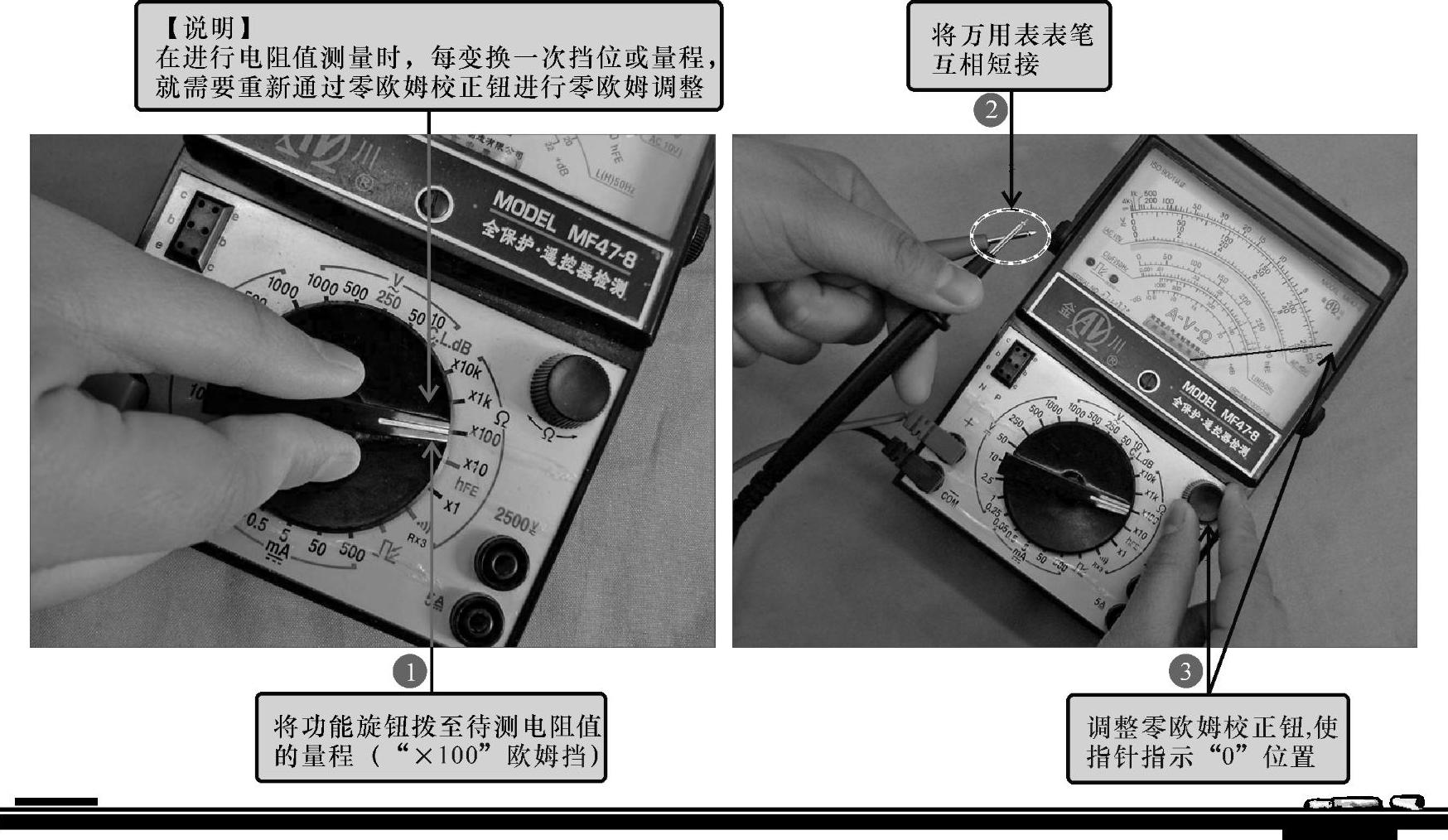

使用指针万用表测量电阻值是非常实用的一项测量技能，它不仅可以用于判别电阻器的好坏，二极管、三极管以及开关按键等器件的性能也都可以通过检测电阻值的方法来进行判断。另外对于线路通断的检测也常采用指针万用表检测电阻值的方法。在使用指针万用表测量电阻值前，需要对指针万用表进行零欧姆调整，如图2-5所示。

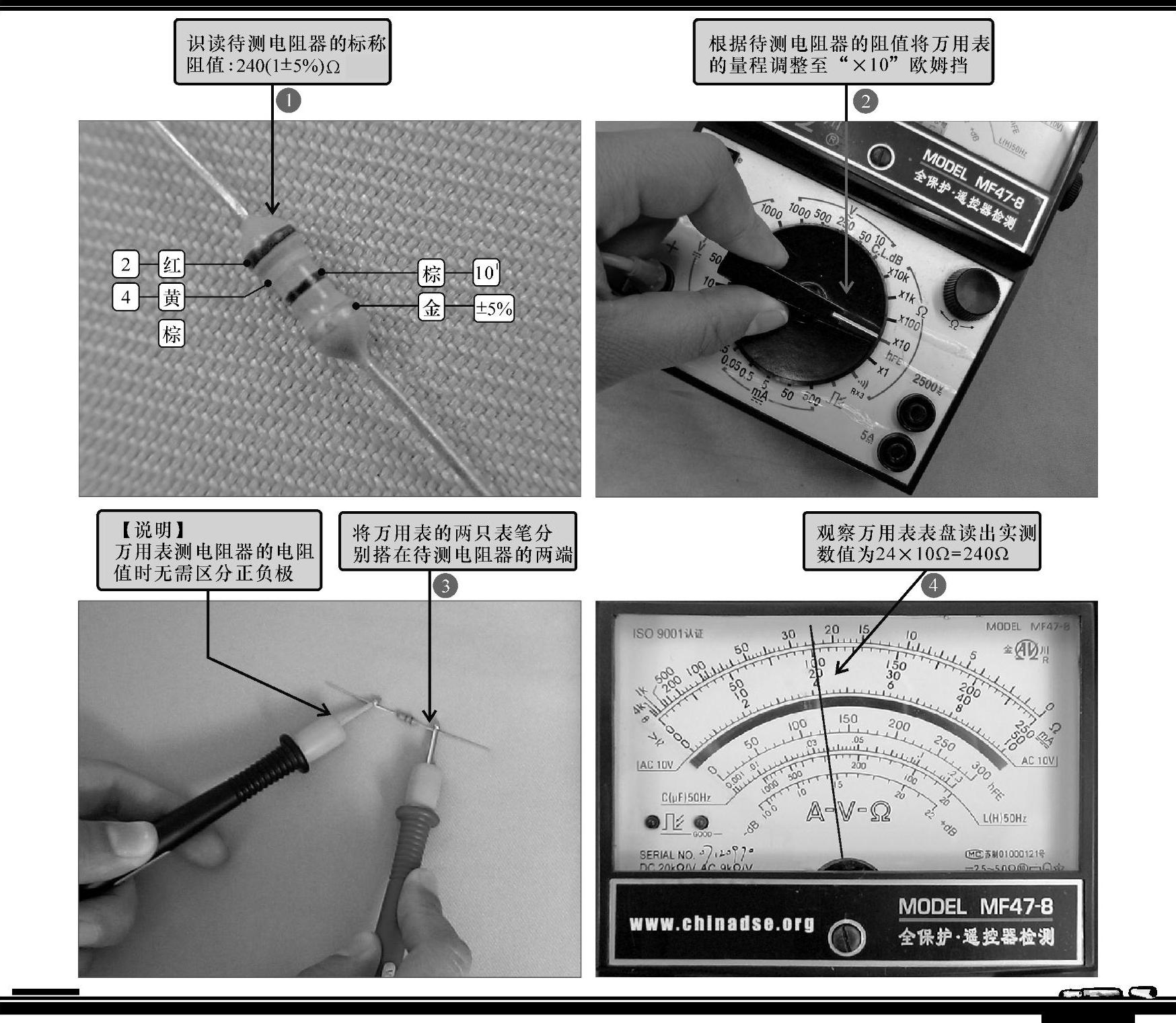

使用指针万用表检测电阻器阻值的方法如图2-6所示。

2.使用指针万用表完成直流电压的测量训练

使用指针万用表测量开关电源电路输出的直流电压是否正常，测量前先确定测量时表笔的连接方法，然后根据电路板中的标识调整万用表的量程，最后检测出直流电压值。

以指针万用表检测开关电源直流输出电压为例，将红表笔接在3.3V输出端，将黑表笔接接地端，具体操作方法如图2-7所示。

3.使用数字万用表完成电容量的测量训练

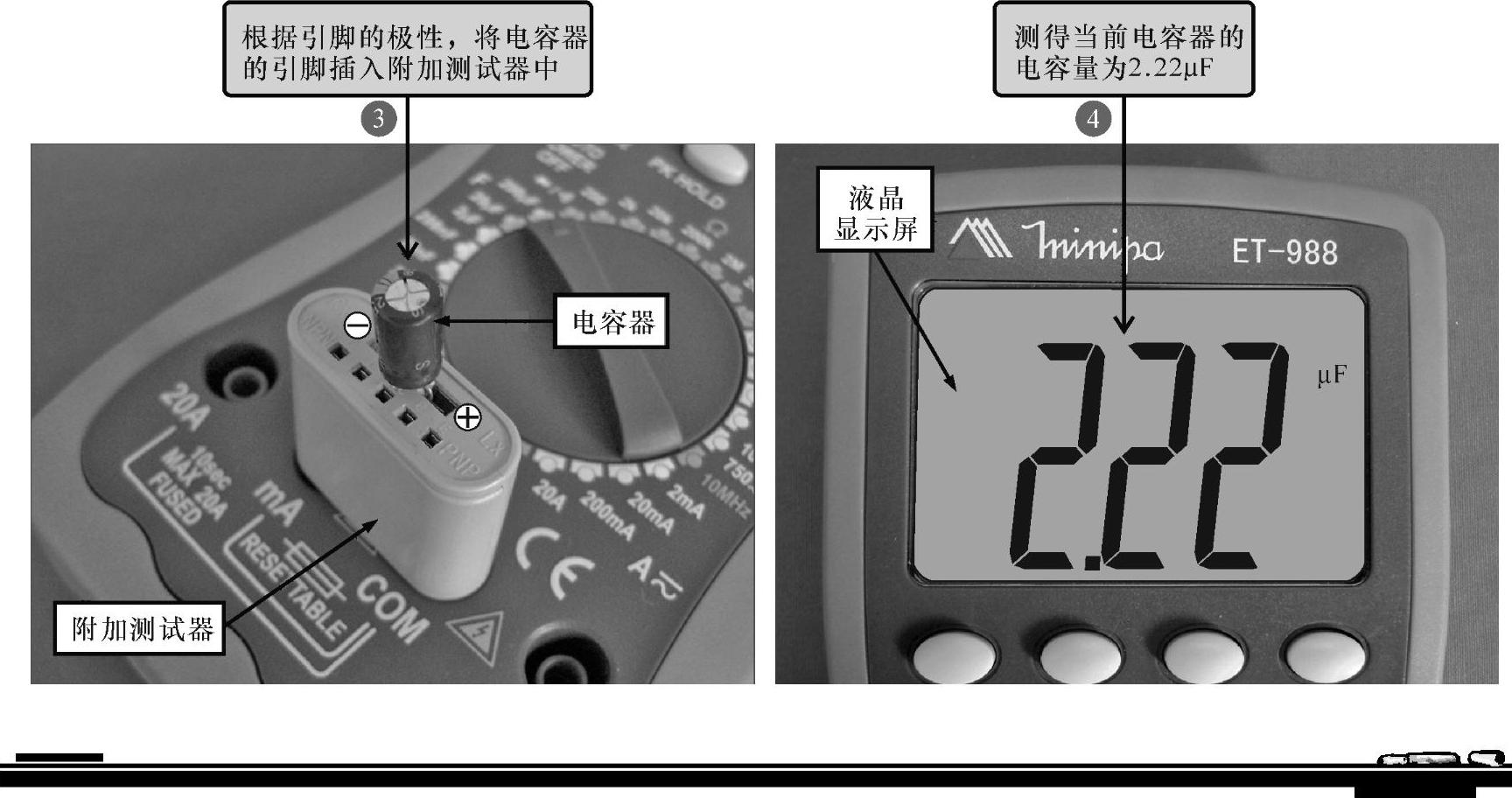

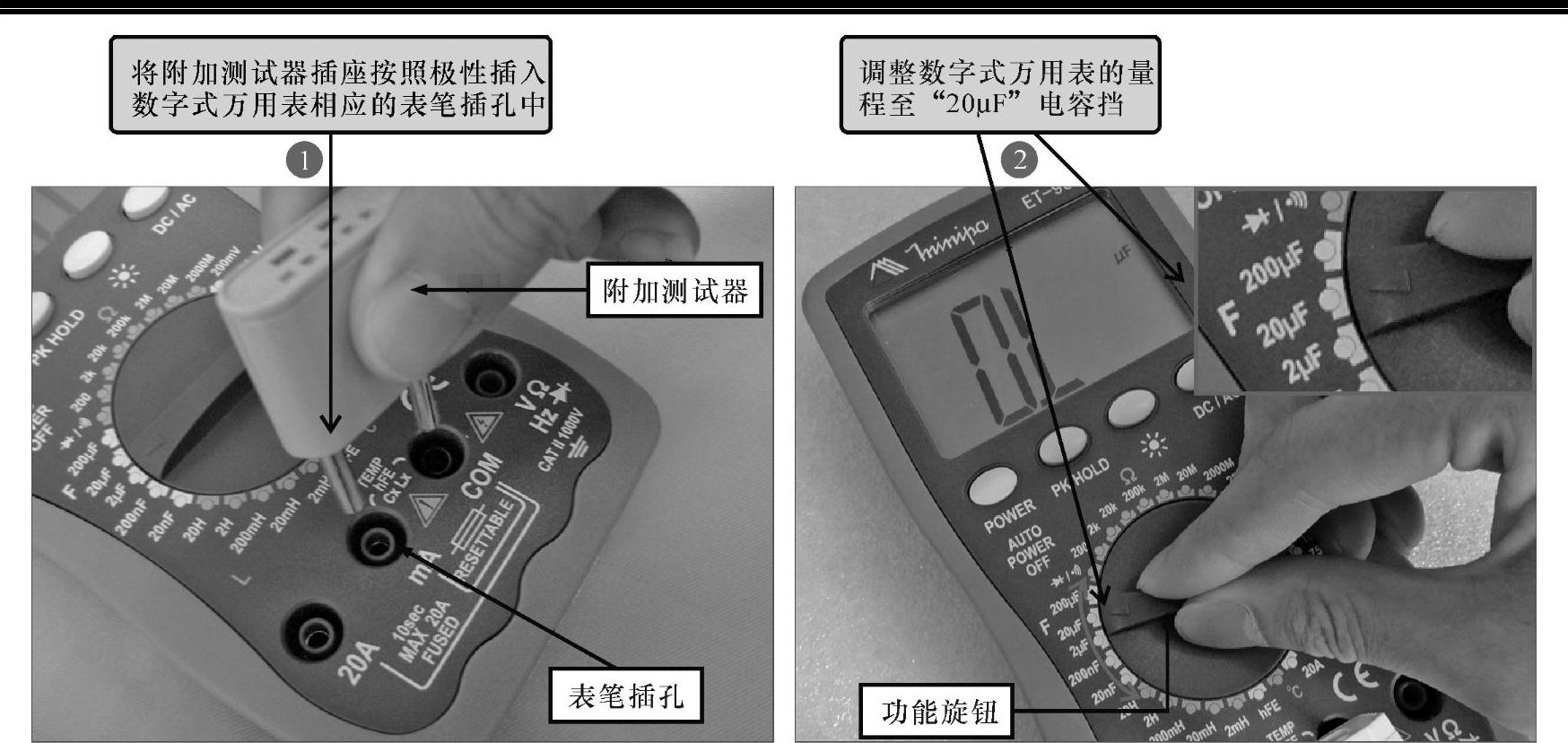

使用数字式万用表测量电容量时，可借助附加测试器进行检测，将附加测试器插入数字式万用表的表笔插孔中，再将电容器插入附加测试器的电容量检测插孔中进行检测，数字式万用表液晶显示屏上即可显示出相应的数值。

使用数字万用表测量电容量的操作方法如图2-8所示。
