轻松识读土壤湿度检测电路的专项练习
【摘要】：土壤湿度检测电路是利用湿敏电阻器对湿度感应产生变化，利用指示灯进行提示，可以实现对土壤湿度的实时检测，防止湿度过大导致减产的情况发生。根据电路中各主要部件与电路符号的对应关系，可以了解到，该土壤湿度检测电路是由电池供电、电路开关、三极管、三端稳压器、可调电阻器、湿度电阻器和发光二极管等构成的。当电路中湿敏电阻器检测到土壤的湿度发生变化时，电路实现检测和指示功能，具体识读过程如图7-12所示。
土壤湿度检测电路是利用湿敏电阻器对湿度感应产生变化，利用指示灯进行提示，可以实现对土壤湿度的实时检测，防止湿度过大导致减产的情况发生。该电路多用于农业种植中对湿度检测，使种植者可以随时根据该检测设备的提示对湿度进行调整，掌握土壤湿度检测电路的识读，对于设计、安装、改造和维修有所帮助。
图7-11所示为典型土壤湿度检测电路的基本结构。识读该类控制电路，首先要识别电路中主要部件的符号标识，根据符号标识了解电气部件的类型、功能和工作特点。
根据电路中各主要部件与电路符号的对应关系，可以了解到，该土壤湿度检测电路是由电池供电、电路开关、三极管、三端稳压器、可调电阻器、湿度电阻器和发光二极管等构成的。
接着，根据电路中各主要部件的功能、工作特点和部件之间的连接关系，通过对电路信号流程的分析，完成对土壤湿度检测电路的识读分析过程。
当电路中湿敏电阻器检测到土壤的湿度发生变化时，电路实现检测和指示功能，具体识读过程如图7-12所示。
图7-10 还原后的农机控制电路实物连接关系图

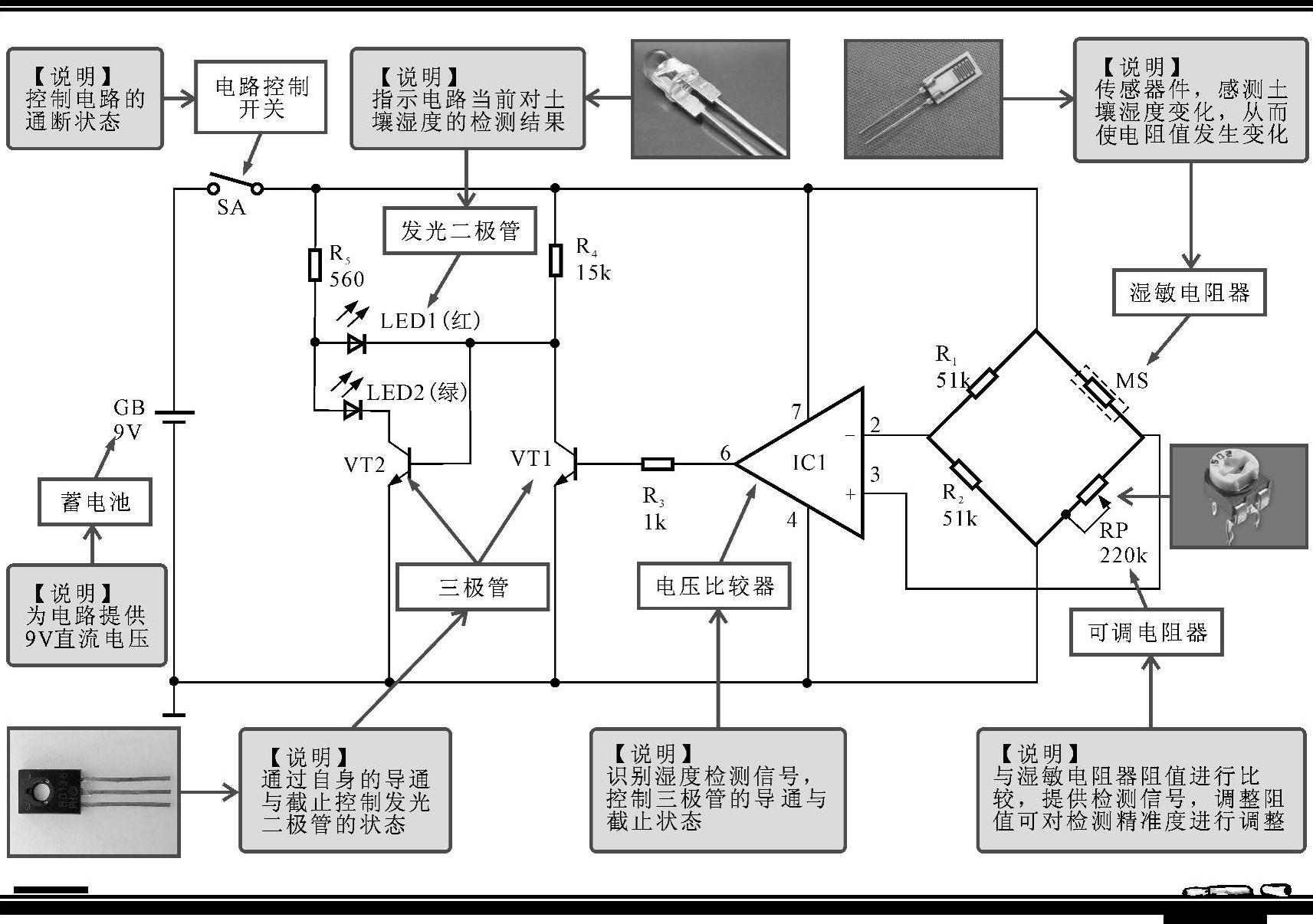

图7-11 典型土壤湿度检测电路的基本结构
图7-12 土壤湿度检测电路的工作过程
【注意】
结合电路中各电子元件的功能特点，对该土壤湿度检测电路工作过程的具体识读分析如图7-13所示。
图7-13 土壤湿度检测电路工作过程的具体识读分析
