【摘要】:图5-27所示为典型电动机-△降压起动控制电路。电动机-△降压起动控制电路是指三相交流电动机起动时,先由电路控制三相交流电动机定子绕组连接成星形方式进入降压起动状态,待转速达到一定值后,再由电路控制三相交流电动机定子绕组换接成三角形,进入全压正常运行状态。图5-27 典型电动机-△降压起动控制电路根据电路中各主要部件的功能、工作特点和部件之间的连接关系,完成对电路的识读分析过程。

电动机978-7-111-45534-9-Chapter05-28.jpg-△降压起动控制电路是指三相交流电动机起动时,先由电路控制三相交流电动机定子绕组连接成星形方式进入降压起动状态,待转速达到一定值后,再由电路控制三相交流电动机定子绕组换接成三角形,进入全压正常运行状态。

当三相交流电动机采用978-7-111-45534-9-Chapter05-29.jpg连接时,三相交流电动机每相承受的电压均为220V,当三相交流电动机采用△连接时,三相交流电动机每相绕组承受的电压为380V,如图5-26所示。


图5-26 三相交流电动机的连接形式

图5-27所示为典型电动机978-7-111-45534-9-Chapter05-31.jpg-△降压起动控制电路。该电路主要由总断路器QF、起动按钮SB1、停止按钮SB2、电磁继电器K、交流接触器KM978-7-111-45534-9-Chapter05-32.jpg/KM△、时间继电器KT,三相交流电动机等构成。


图5-27 典型电动机978-7-111-45534-9-Chapter05-34.jpg-△降压起动控制电路

根据电路中各主要部件的功能、工作特点和部件之间的连接关系,完成对电路的识读分析过程。


闭合总断路器QF,再按下起动按钮SB1后,电路进入降压起动工作状态(978-7-111-45534-9-Chapter05-36.jpg),图5-28所示为降压起动工作的识读分析。


图5-28 降压起动的识读分析

【注意】

结合电路中各电气部件的功能特点,对电动机在降压起动控制下的工作过程的具体识读分析如图5-29所示。

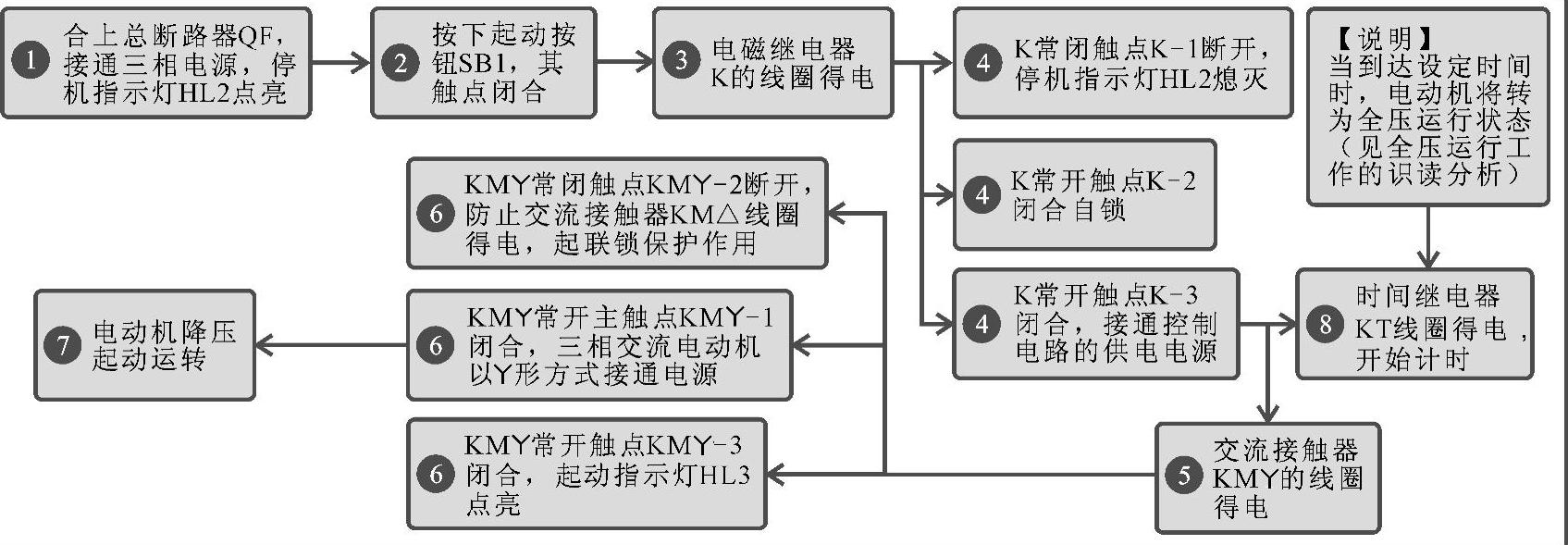

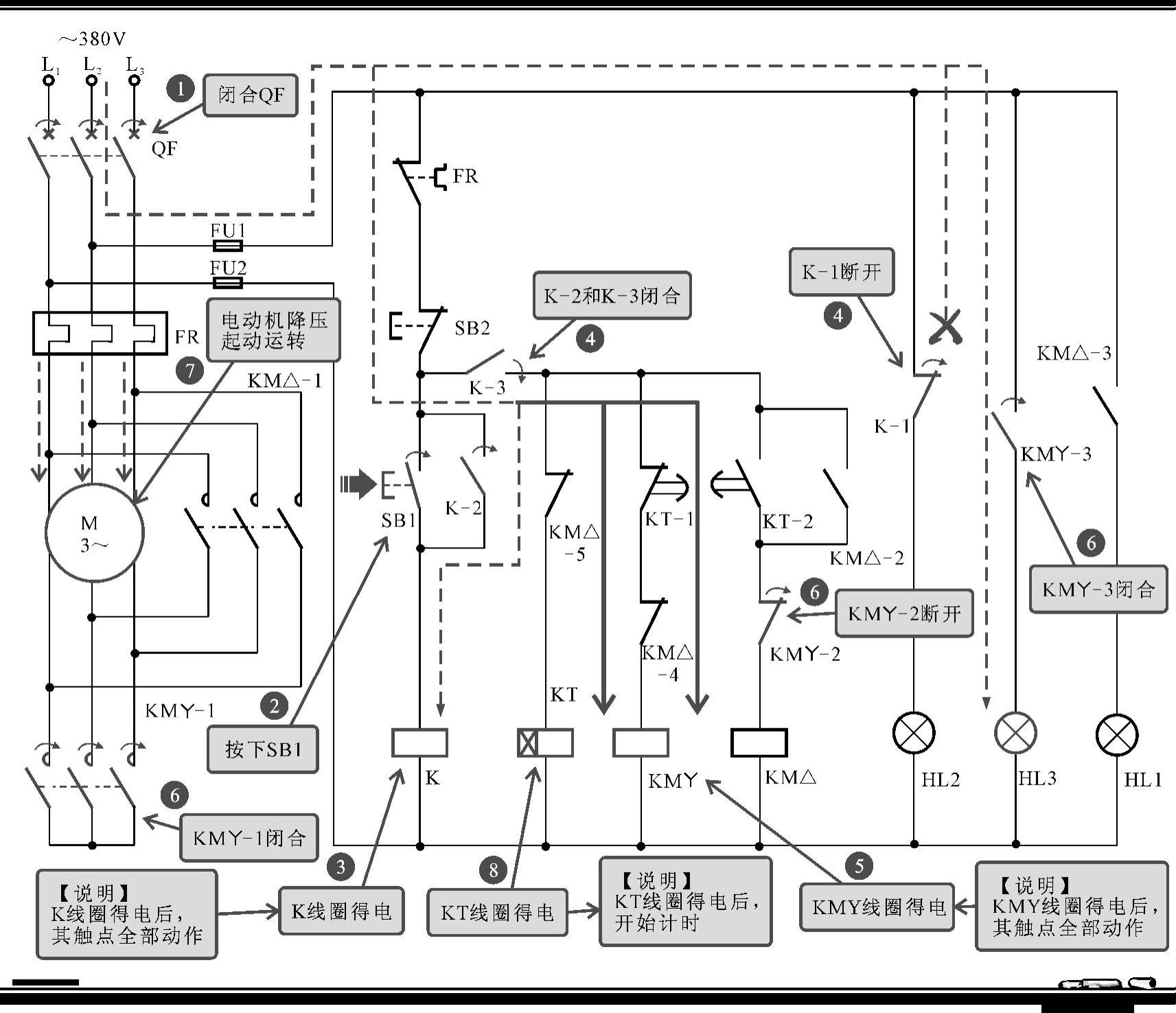

图5-29 电动机降压起动控制的具体识读分析过程


图5-30 全压运行的识读分析

2.全压运行工作的识读分析(△)

当时间继电器KT到达预定时间后,电路进入全压运行工作状态(△),识读分析流程如图5-30所示。

【注意】

结合电路中各电气部件的功能特点,对电动机在全压运行控制下的工作过程的具体识读分析如图5-31所示。

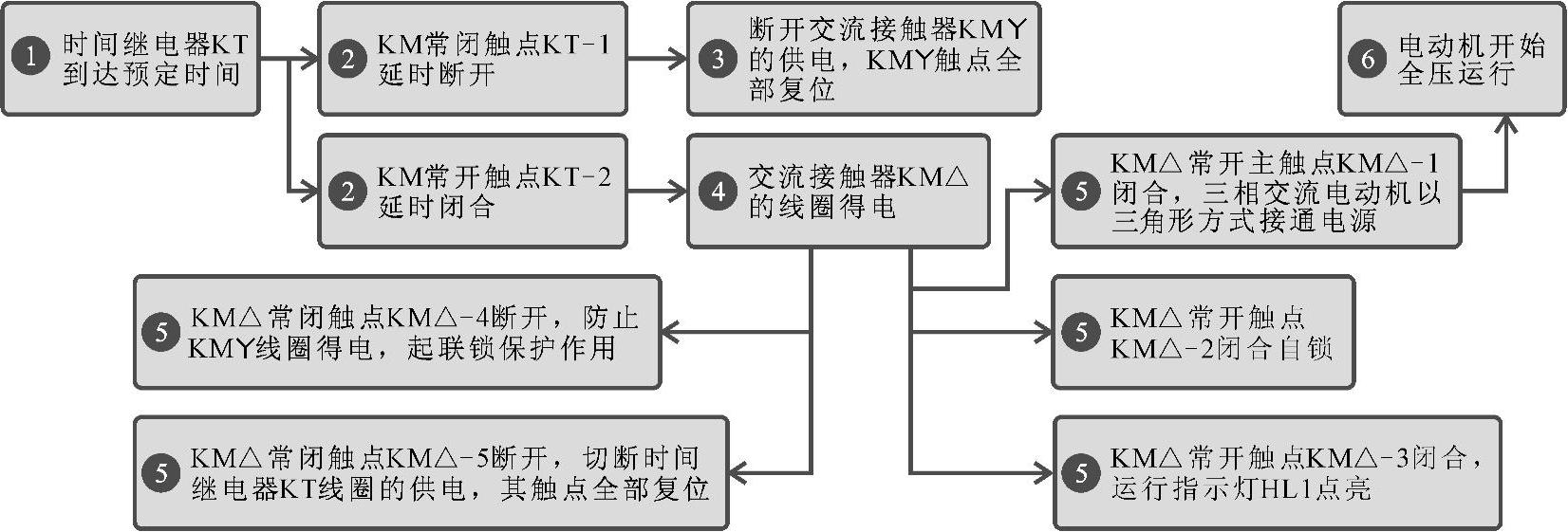

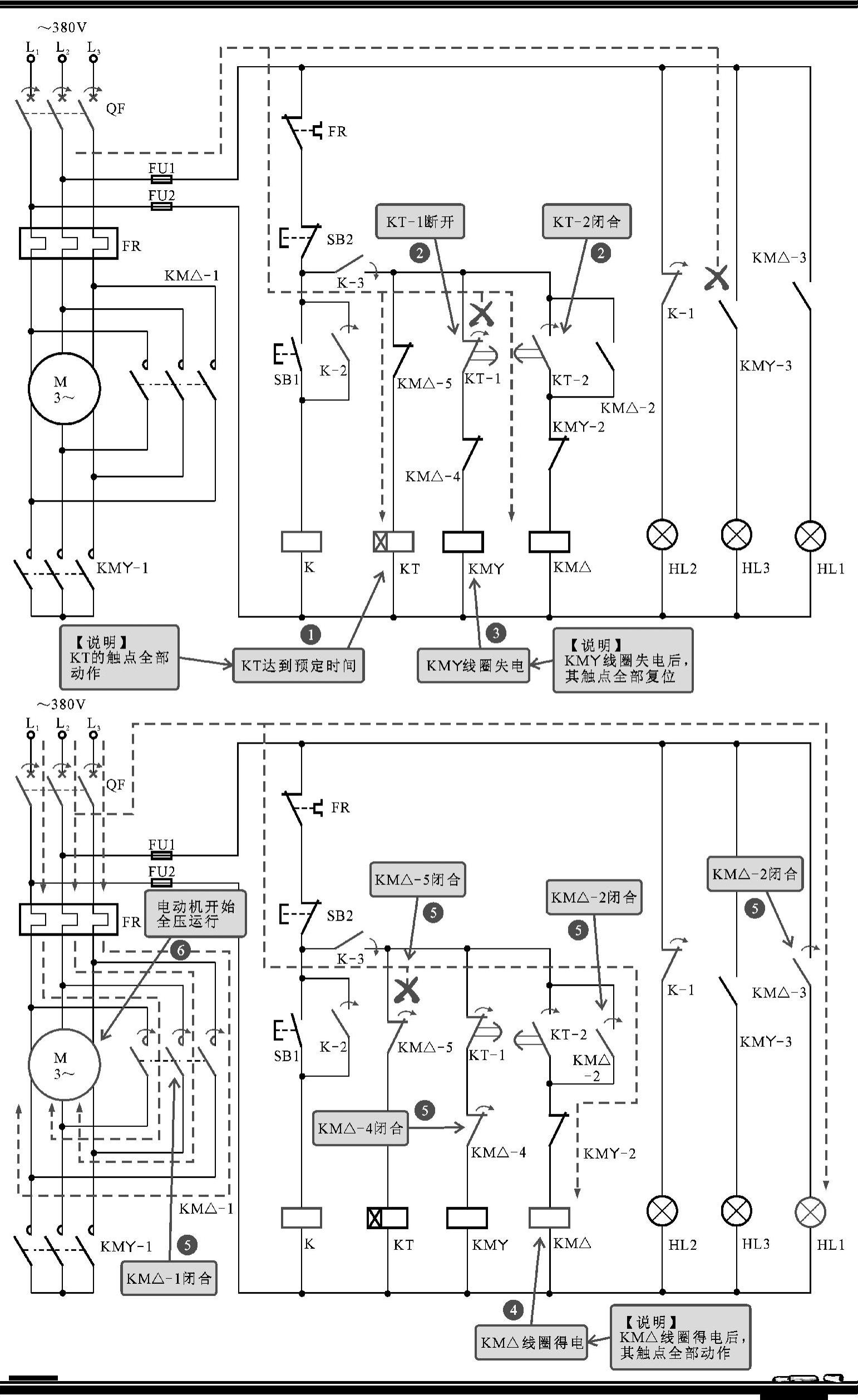

图5-31 电动机全压运行控制的具体识读分析过程

【资料】

当需要三相交流电动机停机时,按下停止按钮SB2。电磁继电器K线圈失电,其常闭触点K-1复位闭合,停机指示灯HL2点亮;常开触点K-2复位断开,解除自锁功能;常开触点K-3复位断开,切断控制电路的供电电源

交流接触器KM△线圈失电,其常开辅助触点KM△-2复位断开,解除自锁功能;常开主触点KM△-1复位断开,切断三相交流电动机的供电电源,三相交流电动机停止运转;常开辅助触点KM△-3复位断开,切断运行指示灯HL1的供电,HL1熄灭;常闭辅助触点KM△-4复位闭合,为下一次的降压起动做好准备;常闭辅助触点KM△-5复位闭合,为下一次的降压起动运转时间进行计时控制做好准备。
