电动机电路符号和标识简介

2023-06-23 理论教育版权反馈

【摘要】：在电工电路图中，电动机以专用的图形符号和电路标识进行体现。然而，由于电动机种类较多，不同类型的电动机在电路中的图形符号和电路标识也不同，识读电工电路图时，应首先熟悉和区分这些不同电动机的电路符号和标识，为识读整个电工电路做好准备。

电动机是一种可以将电能转换为机械能的电气设备，也是电工电路中最常用的动力设备。在电工电路图中，电动机以专用的图形符号和电路标识进行体现。

然而，由于电动机种类较多，不同类型的电动机在电路中的图形符号和电路标识也不同，识读电工电路图时，应首先熟悉和区分这些不同电动机的电路符号和标识，为识读整个电工电路做好准备。

1.电动机的图形符号和电路标识

电动机在电工电路中的标识通常分为两部分，一部分是图形符号，标识电动机的类型等；一部分是“字母+数字”标识该电动机在电路中的名称、序号等信息。

典型电动机的图形符号和电路标识如图2-14所示。

图2-14 典型电动机的图形符号和电路标识

可以看到，电动机在电工电路中用字母“M“标识，且该标识通常位于图形符号内部。

2.认识不同类型电动机的符号标识

在电工电路中，电动机种类多样，不同类型的电动机，其功能和电路标识都会有所区别，因此，了解不同类型的电动机的符号标识含义，对识读电工电路图有着重要的意义。

常见电动机的外形、图形符号和电路标识如表2-6所示。

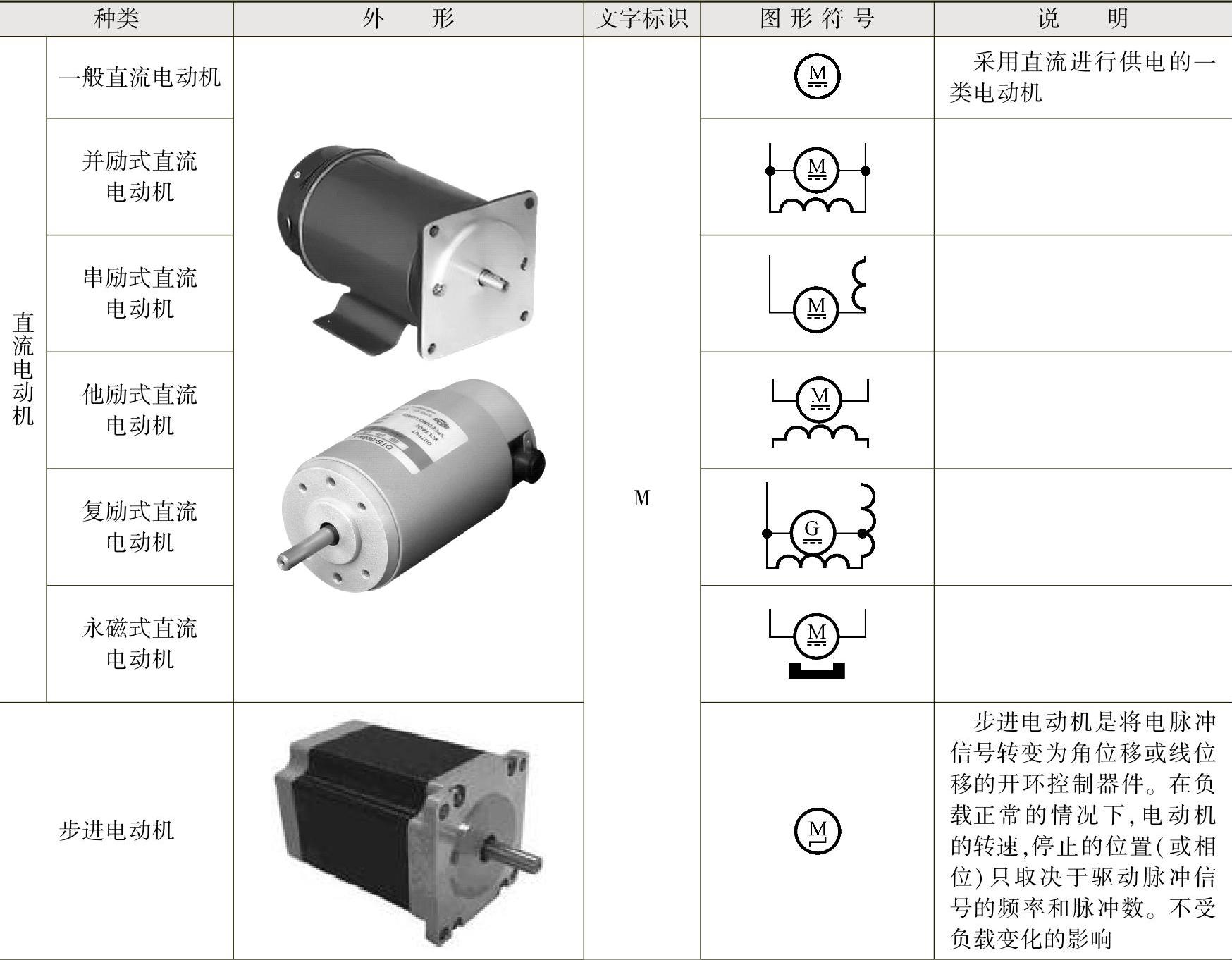

表2-6 常见电动机的外形、图形符号和电路标识

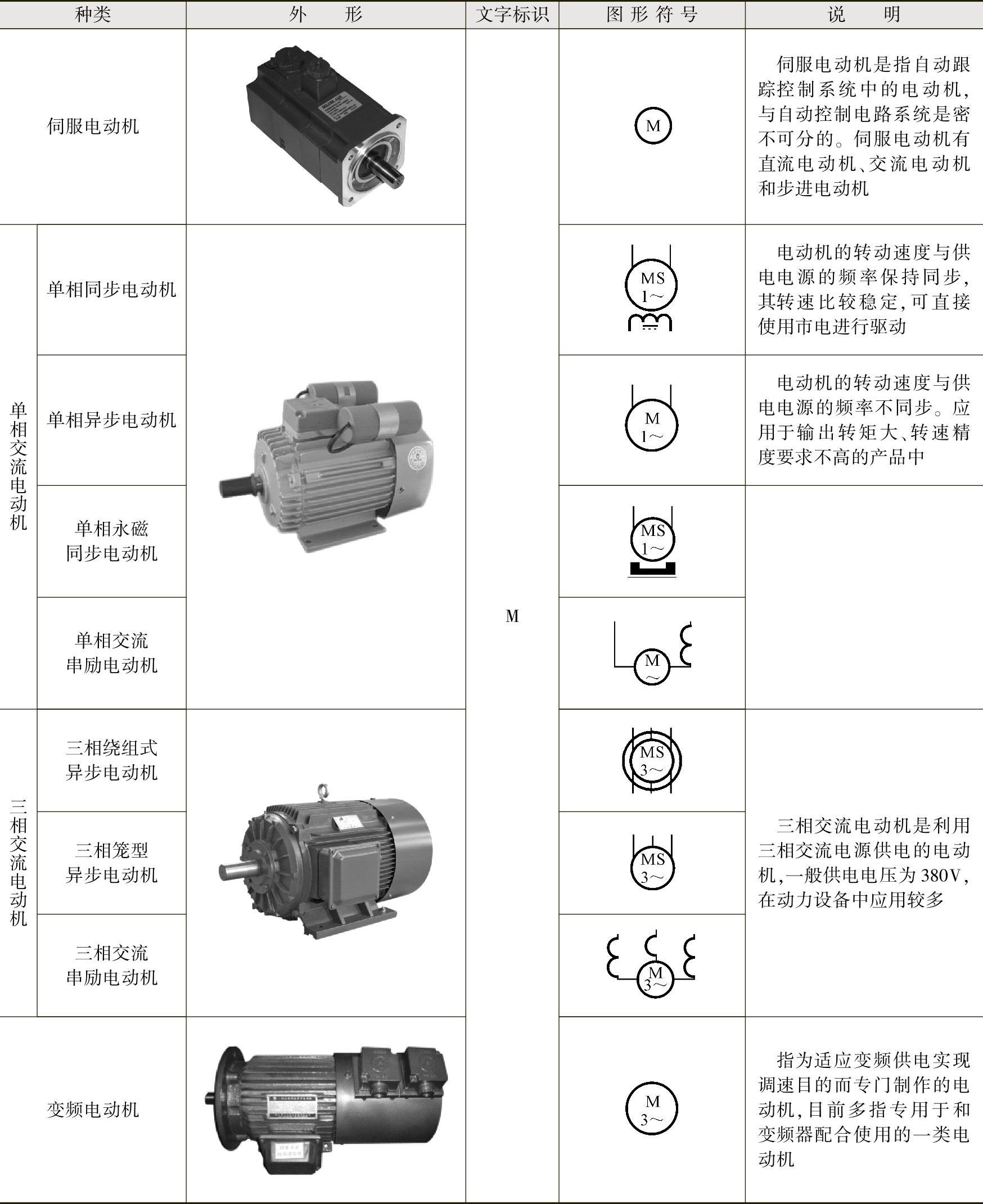

（续）

【注意】

在实际的电工电路中，很多时候用电动机的一般图形符号进行标识，即用“”表示电动机的通用符号，∗可用字母M、G等字母代替。

3.识图典型电动机控制电路中电动机的符号标识

在识读电工电路时，可根据电动机的电路符号，识读出电路中电动机的类型，然后再通过电路符号旁的标识信息了解该电动机的序号，以及连接关系等辅助信息，这是完成电工电路识图的第一步。

图2-15所示为典型电动机控制电路中电动机的符号标识。

图2-15 典型电动机控制电路中电动机的符号标识

①“”在电路中表示单相交流电动机，“M”既是电动机的文字标识，又是该电动机在电路中的名称。
