二极管是一种常用的具有一个PN结的半导体器件，它具有单向导电性，通过二极管的电流只能沿一个方向流动。二极管只有在所加的正向电压达到一定值后才能导通。在电工电路图中，二极管以专用的图形符号和电路标识进行体现。

1.二极管的图形符号和电路标识

二极管在电工电路图中的标识通常分为两部分：一部分是图形符号标识二极管的类型；一部分是“字母+数字”标识该二极管在电路中的序号及型号等信息。

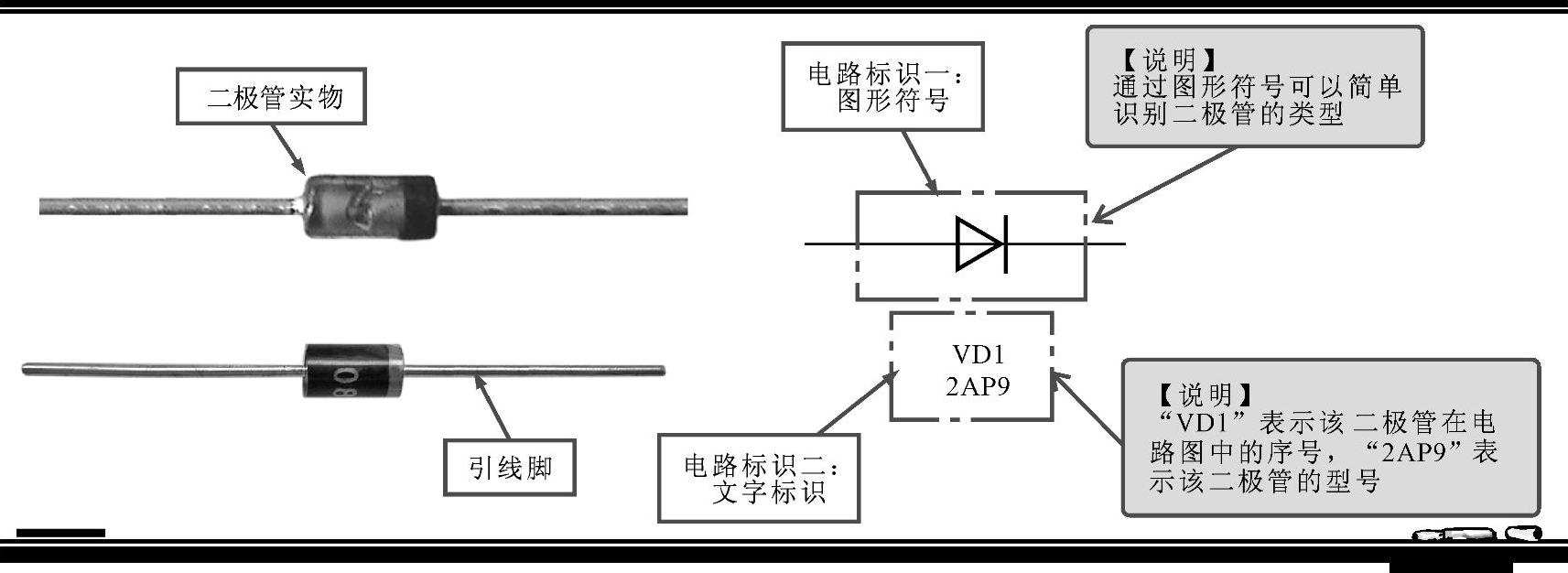

典型二极管的图形符号和电路标识如图2-22所示。

图2-22 典型二极管的图形符号和电路标识

从图2-22可以看到，图形符号（电路符号）体现出了二极管的基本类型；引线由图形符号两端伸出，与电路图中的电路线连通，构成电子线路；电路标识通常提供了二极管的类别、名称、序号以及二极管型号等参数信息。

2.认识不同类型二极管的符号标识

在实际应用中，二极管的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的二极管的图形符号，对识读电工电路图有着重要的意义。

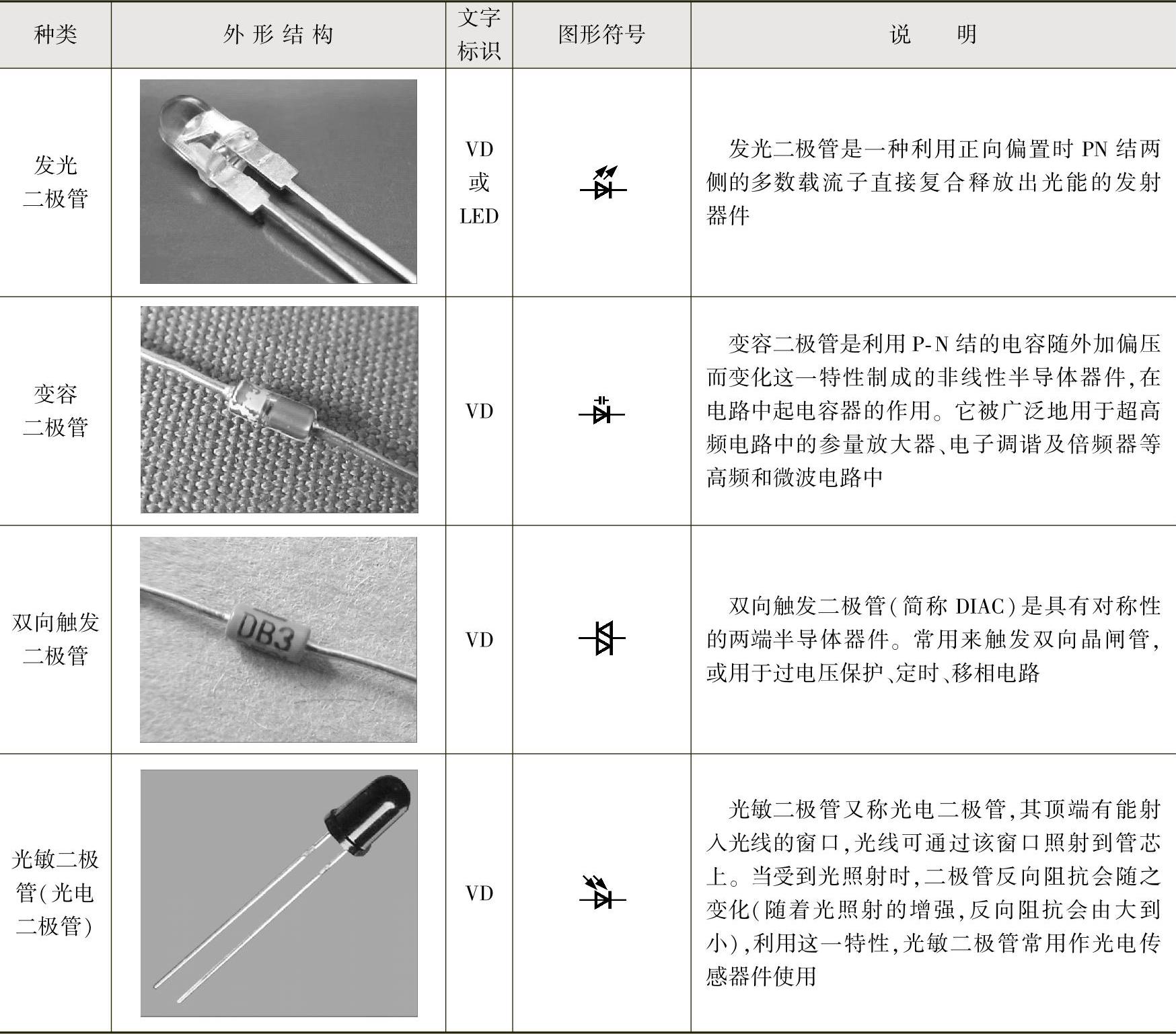

常见二极管的外形、图形符号和文字标识如表2-10所示。

表2-10 常见二极管的外形、图形符号和文字标识

（续）

3.识读典型整流电路中二极管的符号标识

在识读电工电路时，可根据二极管的电路符号，识读出电路中二极管的类型，然后再通过电路符号旁的标识信息了解该二极管的型号、序号以及连接关系等辅助信息，这是完成电工电路识图的第一步。

典型整流电路中二极管的符号标识如图2-23所示。

图2-23 典型整流电路中二极管的符号标识

①“”在电路中表示普通二极管，“VD1”表示该普通二极管在电路中的名称和序号，“8V”表示该普通二极管的耐压值为8V。

②“”在电路中表示稳压二极管，“ZD”表示该稳压二极管在电路中的名称和序号，“5V”表示该稳压二极管可将电压稳定在5V。
