滚筒式洗衣机的双速电动机运转原理
【摘要】：滚筒式全自动洗衣机所使用的电动机是一种单相、双速电容运转式电动机。双速电动机主要由定子、转子、前后端盖、转轴、风扇等组成，为了便于散热和排走水气，通常做成开启式。双速电动机的变速原理是：在定子铁心内同时嵌放两套绕组，即2极绕组和12极绕组。图1-61 滚筒式全自动洗衣机传动系统图1-62 2极绕组双速电动机12极绕组用于洗涤、漂洗，在洗涤、漂洗时电动机作正、反向旋转。
滚筒式全自动洗衣机所使用的电动机是一种单相、双速电容运转式电动机。它可以在洗涤时作每分钟60转左右的低速运转，也可以在脱水时作每分钟800～1000转的高速运转，同时还可以满足洗衣机正、反转的要求。
双速电动机主要由定子、转子、前后端盖、转轴、风扇等组成，为了便于散热和排走水气，通常做成开启式。
双速电动机的变速原理是：在定子铁心内同时嵌放两套绕组，即2极绕组和12极绕组。

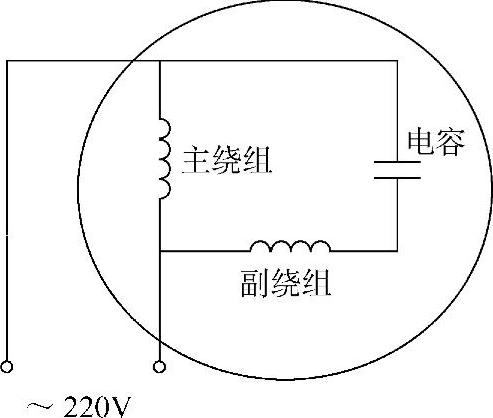

2极绕组用于脱水，脱水时电动机单向高速旋转。其工作原理如图1-62所示。
图1-61 滚筒式全自动洗衣机传动系统
图1-62 2极绕组双速电动机(https://www.chuimin.cn)
12极绕组用于洗涤、漂洗，在洗涤、漂洗时电动机作正、反向旋转。其工作原理如图1-63所示。
双速电动机的两种转速是相互锁定的，不可同时通电工作，其接线方式如图1-64所示。12极绕组的公共绕组的一端与2极绕组的主、副绕组的公共端相连，成为电动机的公共引出线，电容器通过控制触点分别串到2极的副绕组和12极的副绕组，然后再与各自的主绕组并联。触点可以通过控制器实现自动转换，当接通12极绕组时，电动机低速运转；当接通2极绕组时，电动机高速旋转，从而实现洗涤（漂洗）和脱水两种功能。
图1-63 12极绕组双速电动机

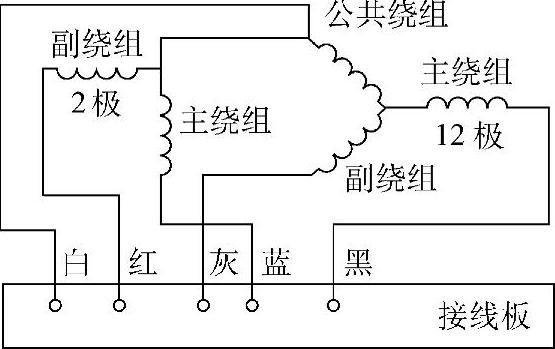

图1-64 12极绕组双速电动机接线图
