系统容量配置的日常核查优化
【摘要】：根据典型日负荷平均小时用电量对系统容量进行校核。图5-15典型日负荷曲线按典型日负荷曲线,对进行月校核后的风力发电机的容量、光伏阵列的容量、抽水蓄能机组的容量进行日校核。3)一般一天中,在8:00～10:30和14:00～16:30两个时段,净负荷较大,根据月校核调整后的抽水蓄能机组容量仍不能满足负荷需要,则需配备一定容量的蓄电池。
根据典型日负荷平均小时用电量对系统容量进行校核。

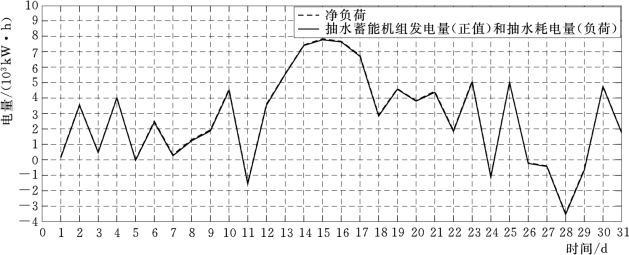

图5-14 7月份净负荷及抽水蓄能机组发电量和抽水耗水量的比较(月校核后)
进行月负荷校核后的系统容量配置为:风力发电机容量为0.7MW,光伏阵列容量为0.8MW,抽水蓄能机组容量为0.42MW,利用日负荷对系统容量进行校核。(1)典型日负荷。
典型日负荷曲线如图5-15所示。

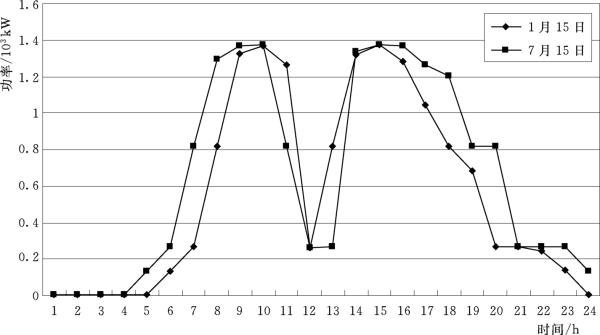

图5-15 典型日负荷曲线
(2)按典型日负荷曲线,对进行月校核后的风力发电机的容量、光伏阵列的容量、抽水蓄能机组的容量进行日校核。
从图5-16～图5-21可以看出:
图5-16 风力发电输出功率和光伏发电输出功率(1月15日)

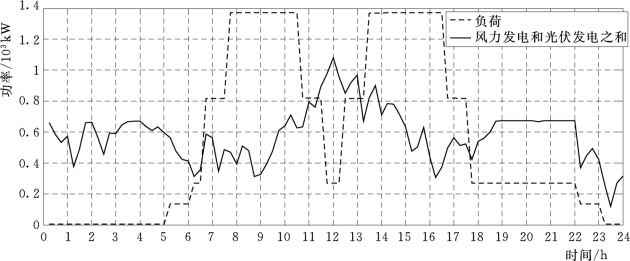

图5-17 风力发电和光伏发电输出功率之和与负荷之间的比较(1月15日)(https://www.chuimin.cn)

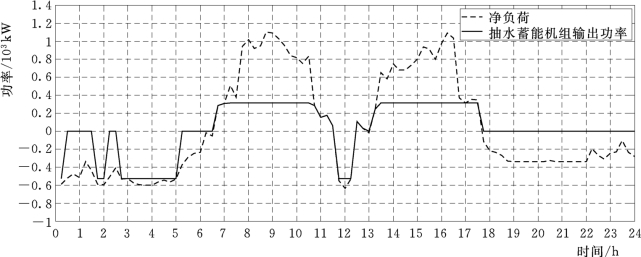

图5-18 净负荷与抽水蓄能机组的输出功率(1月15日)

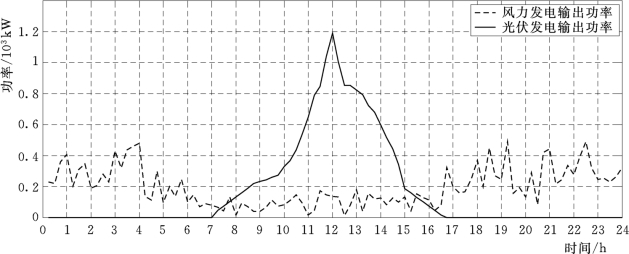

图5-19 风力发电输出功率和光伏发电输出功率(7月15日)

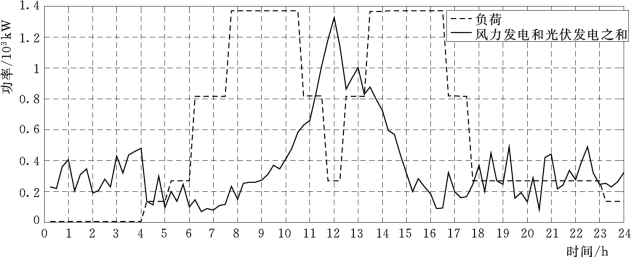

图5-20 风力发电和光伏发电输出功率之和与负荷之间的比较(7月15日)

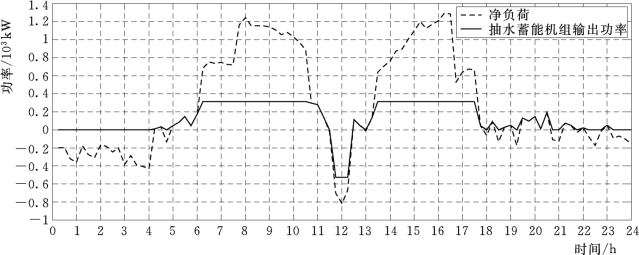

图5-21 净负荷与抽水蓄能机组的输出功率(7月15日)
1)风力发电的输出功率在冬季和夏季差别很大；光伏阵列的输出功率冬季小,夏季大。
2)风力发电的输出功率晚上大,白天小；光伏阵列只有中午的几个小时有输出功率,其他时间均为0。
3)一般一天中,在8:00～10:30和14:00～16:30两个时段,净负荷较大,根据月校核调整后的抽水蓄能机组容量仍不能满足负荷需要,则需配备一定容量的蓄电池。
(3)蓄电池的配置。
根据系统中抽水蓄能机组的动态模型和优化策略,蓄电池容量可根据可逆式水泵水轮机的额定容量初步配置,按2.5h配置,则配置容量为1.05×103 kW·h。
