常用接地网材料及其特点

2023-06-23 理论教育版权反馈

【摘要】：目前世界上普遍使用的接地网导体材料是铜和钢，铜和钢接地网各有优缺点。铜包钢具有造价低、耐蚀性好的特点，但其加工工艺要求较高。

电力系统的接地网都是一个埋深为0.6～0.8m以水平接地体为主的地网。目前世界上普遍使用的接地网导体材料是铜和钢，铜和钢接地网各有优缺点。

1.铜

裸铜是欧美等发达国家和地区常用的接地网导体材料，我国这两年也有逐渐采用铜作接地网导体材料的趋势，如核电站。铜导体具有良好的导电性，并且相对于其他可能埋于地下的金属来说，铜是阴极，因此耐蚀性好。绝缘铜主要用于电缆导体的接地，但其热容量比裸钢小。铜接地网可能会与埋设于地下的钢结构、管道及电缆护层的铅基合金等形成电偶腐蚀，这将加重这些金属的腐蚀。

2.钢

由于资源、经济等原因，钢是国内普遍使用的接地网导体材料。作为接地网材料，钢可以消除铜导体的副作用，但其电导率比铜低，使用时要求具有较大的截面。钢导体耐蚀性差，在土壤中易发生腐蚀现象。

3.铜包钢

国际上采用特殊工艺制成的电镀铜的钢导体，又称铜包钢，目前多用于杆塔接地装置以及变电站的垂直接地极。铜包钢具有造价低、耐蚀性好的特点，但其加工工艺要求较高。

由于铜的价格约为钢的几倍到十几倍，且铜的矿藏量也比铁小得多，因此从材料来源和经济上考虑，我国绝大多数接地网材料都选择碳钢。但碳钢在土壤中易遭受腐蚀，为了延缓碳钢的腐蚀，可采用镀锌的措施。镀锌钢的价格比铜便宜，耐蚀性又比碳钢强，是一种适合我国情况的接地网材料。但是，镀锌钢表面锌层脱落可加速钢材的腐蚀，为保证镀层的牢固性应采用热镀的方式。

表6-1列出了不同材料的接地体埋在土壤中不同时间的腐蚀数据。

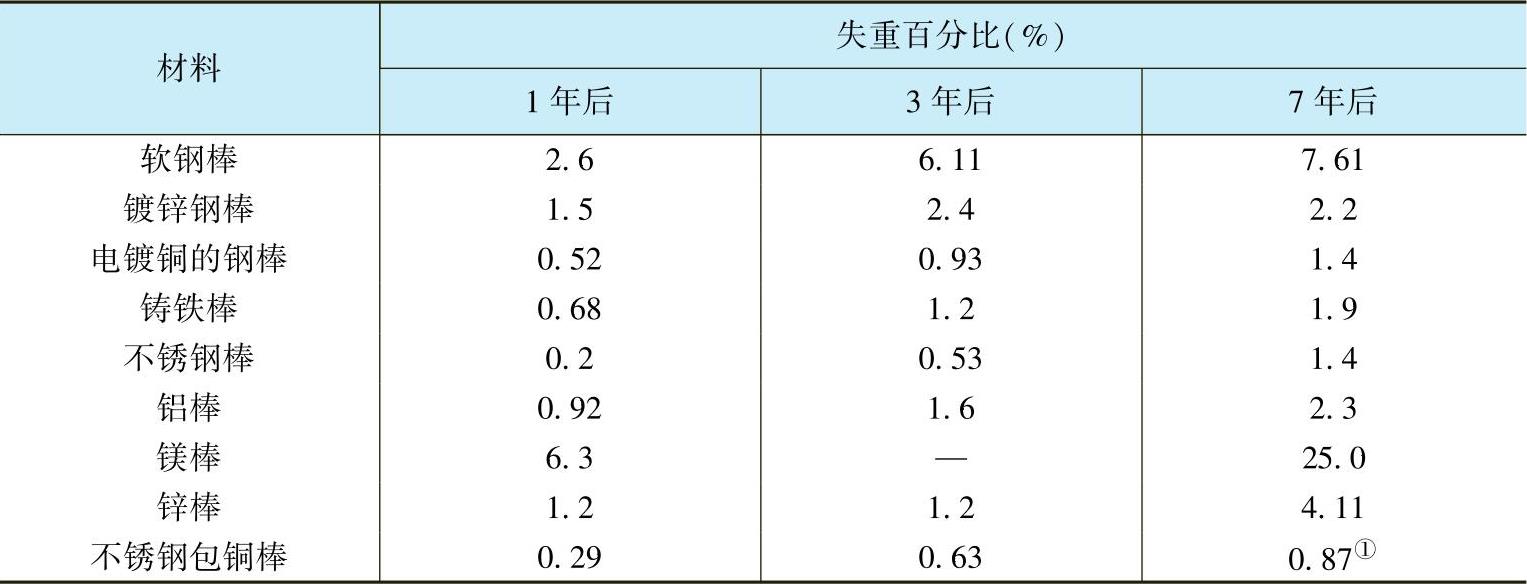

表6-1　不同材料的接地体埋在土壤中不同时间的腐蚀数据

①5年后测得的数据。
