如何正确安装流量产品前后的直管段？
【摘要】：图4-7安装流量产品前后直管段的要求D—管径4.3.5.2 水平管路上要保证满管在水平管路上安装时管路要上扬，因为这样才能保证管路里充满水。
安装存在问题最多，产品说明书上的安装要求以及相关标准的要求没有被遵照执行，根本原因是没有给予应有的重视，客观原因是水电厂房空间有限，无法满足安装要求。对于这一客观原由我们认为：①设计之初没有考虑到流量计的安装要求，待后来发现时已无法挽回;②在产品选择时又没有考虑到空间小不满足安装要求的现实，选择了对安装要求更高的产品，例如管道式电磁流量计。总而言之，是没有整体、全面的规划工程，本应相关联的工作实际是脱节的，没有给予重视在安装局施工中表现突出，有些管路布置满足条件的电站，安装的也不符合要求，有的甚至是随意安装。现对安装提出如下规定。
4.3.5.1 保证安装前后的直管段
对安装流量产品前后直管段的要求应是最普及的，无论是国际、国家标准，还是教科书或者产品安装手册，都对直管段提出过明确要求，基本是前10倍管径长度，后5倍管径长度。随着流量产品种类的增多，对直管段有了更细分的要求：电磁式流量计要求前10D（D为直管段直径）的长度，后5D的长度;机械式流量计要求前后各5D的长度;热导式流量计前后各4D的长度。正确安装如图4-7所示。

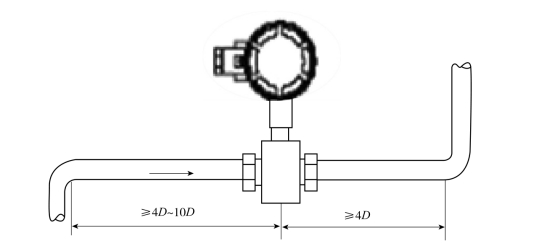

图4-7 安装流量产品前后直管段的要求
D—管径
4.3.5.2 水平管路上要保证满管
在水平管路上安装时管路要上扬，因为这样才能保证管路里充满水。安装如图4-8所示。
(https://www.chuimin.cn)

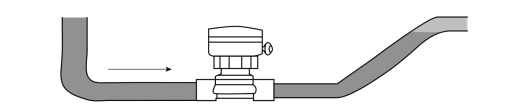

图4-8 流量产品在水平管路上的安装示意图
4.3.5.3 垂直管路上要保证流体自下而上流向在垂直管路上安装时，要安装在流体自下而上的管路上，因为自上而下的管路可能会出现不满管或脱流现象，造成测量不稳定。安装如图4-9所示。
4.3.5.4 插入式流量产品安装时要安装在管道侧面
插入式流量产品安装时要安装在管道侧面，因为安装在管道顶部或下部，当不满管，有气泡、有沉淀时，会影响测量。安装应按图4-10所示。

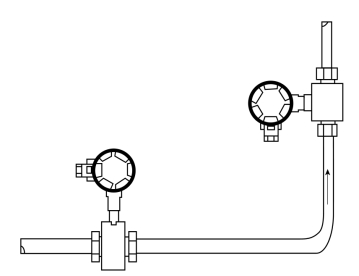

图4-9 流量产品在垂直管路上的安装示意图

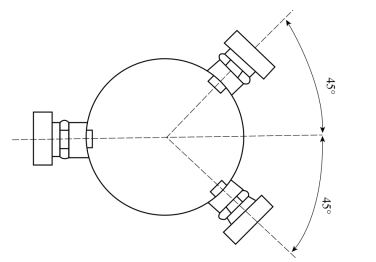

图4-10 插入式流量产品安装要求
同时，插入式流量产品安装要特别注意插入深度，一定要按照要求安装，如热导式流量计由于探头太短，很容易接触不到流体，所以根本就测不到数据;插入式电磁流量计插入深度对测量精度影响很大。
