实验采用三峡库区原状泥沙，泥沙样品采集自长江干流朱沱、寸滩、清溪场、万州（万县）四个水文站所在断面（图1），这四个断面附近没有集中的排污口，并且水质状况比较接近。图1实验用沙采集位置示意图为了保证分离沙样满足实验要求，并且能够反映研究区域的基本状况，对分离沙样的级配进行了分析，进而与三峡库区悬移质泥沙级配特征进行了对比。......
2023-06-26
透射电镜样品制备方法优化
【摘要】：由透射电镜的工作原理可知，供透射电镜分析的样品必须对电子束是透明的；此外，所制得的样品还必须可以真实反映所分析材料的某些特征。电子束穿透固体样品的能力主要取决于加速电压、样品的厚度以及物质的原子序数。
由透射电镜的工作原理可知，供透射电镜分析的样品必须对电子束是透明的；此外，所制得的样品还必须可以真实反映所分析材料的某些特征。因此，样品制备在透射电子显微分析技术中占有相当重要的位置，它对能否得到好的TEM像或衍射谱是至关重要的。电子束穿透固体样品的能力主要取决于加速电压、样品的厚度以及物质的原子序数。一般来说，加速电压愈高，原子序数愈低，电子束可穿透的样品厚度就愈大。对于100～200kV的透射电镜，要求样品的厚度为50～100 nm，而透射电镜高分辨像对样品厚度的要求约为15 nm（越薄越好）。
对于纳米材料，透射电镜样品可分为：粉末样品，薄膜样品和具有纳米结构的块体材料。具体制样方法包括：
1.粉末样品
当粉末样品的颗粒度尺寸小于200 nm时的制样方法很简单，只要把材料在合适的溶剂里分散，然后转移到带有支撑膜的铜网上就可以了。脆性的块体材料在研钵里粉碎后，也可以用这种方法制样。

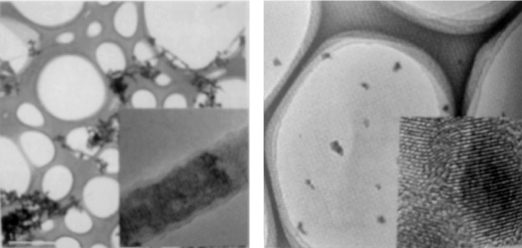

在这种制样方法中，需要准确选择不同类型的铜网。一般而言，根据支撑膜可将铜网分为无碳支持膜、普通碳支持膜、微栅、多孔碳支持膜和超薄碳支持膜等。其中最常用的是碳支持膜、微栅和超薄碳膜，其结构如图3-26所示。碳支持膜适用于观察颗粒轮廓的低倍率图像；微栅适用于一维、二维纳米材料及纳米材料团聚物的高倍率观察；超薄碳膜适用于零维纳米材料的高倍率观察。
图3-26 微米级粉末和纤维的制样方法
当粉末样品的颗粒大于200 nm时，为了清晰看到样品内部的结构，可采用两种方法制样：①把纤维或大颗粒粉末样品与树脂拌合后，利用常规的超薄切片机进行切片，然后用碳支持膜或微栅将切片捞起干燥；②利用金属络合离子电泳沉积原理把粉末样品包埋在金属中，进行打磨后切取一片微米级的薄膜，最后用氩离子减薄仪把薄膜减薄到电子束可以穿透的厚度。
2.薄膜样品
薄膜样品分为有基底和无基底的薄膜样品，对于无基底的薄膜样品来说，当从垂直于薄膜厚度方向观察时，如果薄膜厚度在电子束的工作厚度范围里，只需按照粉末样品的制样方法，将分散在溶剂中的样品滴在微栅上，干燥后即可；如果需要沿平行于薄膜的方向观察膜厚及结构时，就需要参照颗粒度大的粉末样品进行包埋制样。
对于有基底的薄膜样品来说，当需要从垂直于薄膜的方向进行观察时，如果薄膜厚度在电子束的工作厚度范围里，可考虑将基底去除，然后选用粉末样品的制样方法；在需要沿平行于薄膜的方向观察时，就需要进行特殊的制样了。一般采用对黏法对薄膜样品进行制样：用胶把两层膜相对黏贴起来，使膜层处于样品的中心，然后沿垂直于对黏面的位置切取一层微米尺度的薄膜，如图3-27所示，再用氩离子轰击进行局部减薄。这类样品也可采用金属包埋的方法进行制样。
图3-27 对黏法制样
3.块体样品
块体样品根据其材料的类型可分为金属、陶瓷、生物样品和高分子样品。不同的材料要选用不同的制样方法。
金属和陶瓷：常规的TEM样品制备流程。通常分为四个工序：切割→研磨→凹坑→离子减薄。
生物样品：需要经过取材、固定、脱水、浸透、包埋聚合、切片及染色等步骤。
高分子样品：采用超薄切片机进行常温切片或冷冻切片（液氮冷却）。具体步骤包括：①安装包埋块；②安装玻璃刀；③调节刀与组织块的距离；④调节水槽液面高度与灯光位置；⑤设定切片厚度和速度，切片；⑥将切片捞在有支持膜的载网上。
聚焦离子束（FIB）技术：这是近年来新兴的一种制样方法。在特殊的扫描电镜里，用聚焦的镓离子束沿一定的路线对样品进行轰击，最后挖成一个薄片。这种方法最大的优点是位置精确，对于需要在特定位置进行观察的样品尤其适用。
有关纳米材料与结构测试方法的文章
- 详细阅读
-
制备V形槽样品的方法优化详细阅读
再次，将硅晶圆切成0.25 cm宽、1 cm长的矩形晶片，每个晶片中都含有一个V形槽结构。图10.2和图10.2所示为用于通电测试的样品在抛光前后的SEM照片。在150℃下，锡铅共晶焊料V形槽试样在2.8×104 A/cm2电流密度下通电加载8天后，在阳极处小丘生长，而阴极处生成了孔洞，如图10.3所示。通过使用锡铅共晶焊料的V形槽试样，我们发现铅在阳极处积累，则铅为100℃下的主要扩散元素。......
2023-06-20
-
SEM样品制备方法详解详细阅读
SEM对样品的要求为：①样品表面必须清洁；②必须要保持样品的原始形貌；③样品要干燥；④样品表面不能出现电荷累积；⑤样品大小要适合仪器专用样品座的尺寸，不能过大；样品高度也有一定的限制，一般在5～10 mm。而对于成分定性、定量分析的样品则必须蒸镀碳导电膜。镀膜要均匀，厚度控制在20 nm左右，为了保证样品与标样镀膜厚度相同，标样和样品应该同时蒸镀。......
2023-06-20
-
如何制备STM样品？详细阅读
电子显微技术和光学显微技术对样品的制备和测试环境的要求常常相当严格，相比之下STM在这方面的要求并不高。将样品在真空中自然冷却到室温即得到了用于STM观察的样品。一般的STM都会配备分子束外延等薄膜制备装置，可以实现样品的制备和实时观察，完全避免了样品表面的污染。在STM的实验中，用于培养基的最普通的材料是石墨。......
2023-06-20
-
生物样品采集制备-环境监测详细阅读
（二）动物样品的采集和制备动物的尿液、血液、唾液、胃液、乳液、粪便、毛发、指甲、骨骼和组织等均可作为检验样品。头发中的汞、砷等含量较高，样品容易采集和保存，故在医学和环境分析中应用较广泛。采样后，用中性洗涤剂洗涤，去离子水冲洗，最后用乙醚或丙酮洗净，室温下充分晾干后保存和备用。采集组织和脏器样品后，应放在组织捣碎机中捣碎、混匀，制成浆状鲜样备用。......
2023-11-23
-
制备方法及性能评估——耐蚀涂层优化详细阅读
目前，电弧喷涂技术是国内发展最快、普及程度最高的热喷涂技术之一。表4-15 BP400电弧喷涂Al及其合金的参数设置表4-16 BP400电弧喷涂Zn及其合金的参数设置喷涂的Zn涂层的耐酸性较弱，适用于pH6～12范围内的环境。......
2023-06-18
-
耐磨涂层的制备方法及性能优化详细阅读
其中，1级表示该涂层的耐磨损性能或耐蚀性最差，10级表示该涂层的耐磨损性能或耐蚀性最优。表4-23 耐磨涂层喷涂材料选择表依据耐磨涂层使用环境的差异，应选择不同的喷涂材料及喷涂工艺。......
2023-06-18
-
热障涂层的制备方法及性能优化详细阅读
计算结果表明，采用0.25mm厚的氧化锆热障涂层，就可以使基体金属温度降低170℃左右。图4-15 热障涂层隔热原理图4-16 TBC及超合金发展对承温能力贡献的比较TBC的应用已经取得了非常显著的效果，不仅降低了制造成本和比油耗，减少了对冷却空气量的要求，还提高了叶片工作的持久性。热障涂层的发展过程，就是对这两方面的问题进行不断改进和提高的过程。......
2023-06-18
相关推荐
